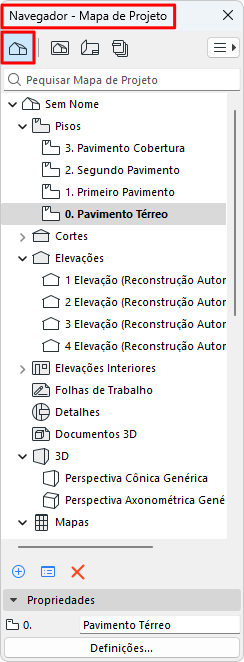

Estrutura em árvore dos pontos de vista do projeto, organizada em pastas. Os ícones dos Pontos de Vista (no Navegador e na barra de abas) são pretos.
Use o campo de busca para localizar itens pelo nome.
O que é um Ponto de Vista?
Um Ponto de Vista representa uma janela de uma parte específica do seu projeto.
Os Pontos de Vista são listados no Mapa do Projeto do Navegador, organizados em pastas (uma pasta nomeada para cada tipo de ponto de vista).
Nota: Uma vez salvas as definições de um ponto de vista, uma vista é criada (e adicionada ao Mapa de Vista) e pode então ser colocada em um Leiaute.
Pastas do Mapa de Projeto
Essas pastas são uma lista fixa de tipos de itens; você não pode adicionar ou apagar aqui as pastas.
Pisos
Todos os Pisos definidos para o projeto.
Nota: No Mapa de Projeto, a ID de Piso não é editável. Uma ID de Piso é idêntica ao seu Número de Piso, o qual pode ser definido em Definições de Piso.
Cortes, Elevações, Elevações Interiores, Folha de Trabalho, Detalhes e Documentos 3D
Pastas contendo os pontos de vista correspondentes.
Consulte Visualizações do Modelo para obter informações sobre cada um destes tipos de ponto de vista.
3D
Contém projeções em 3D e quaisquer caminhos de câmera.
•Duas projeções padrões são fornecidas: Perspectiva Cônica Genérica e Perspectiva Axonométrica Genérica.
•Quando você coloca câmaras no projeto, os respetivos nomes aparecem na pasta 3D, agrupadas no termo Percurso.
Consulte Definições Ferramenta Câmara.
Mapas
Contém os mapas interativos (Elementos, Componentes, Superfícies) criados como parte da documentação do projeto. Use os Mapas como base para encomendar elementos de construção aos fabricantes e para verificar a consistência dos elementos com base em um conjunto de critérios.
Consulte Mapa Interativo.
Índices de Projeto
Por exemplo, Vistas de índices da lista, folha de Leiaute, lista de Desenhos.
Consulte Índices de Projeto.
Listagens
Esquemas de lista pré-definidos para Elementos, Componentes e Zonas
Info
Notas de Projeto e Relatório (também disponível no menu Janelas)
Para mais informações, consulte Notas e Janela de Relatório de Sessão.
