Trabalhando com Segmentos e Nós do Guarda-Corpo
Segmentos
Um segmento é a parte do Guarda-Corpo entre dois nós (como um segmento de uma polilinha). O Segmento possui suas próprias definições, que incluem o Guarda-Corpo Padrão e a Altura do Segmento.

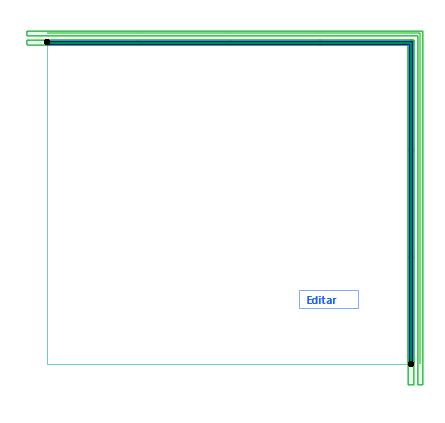

Um Guarda-Corpo, Dois Segmentos
Você pode ver facilmente os Segmentos e Nós no modo de Edição: Ativar a visibilidade dos Segmentos e Nós.

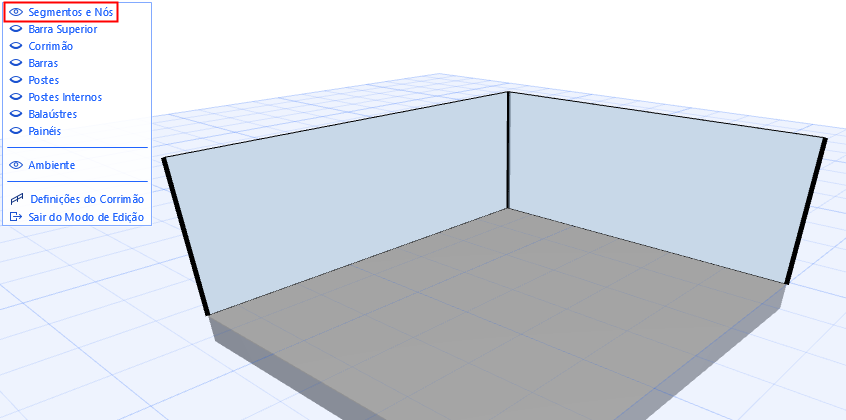

Segmentos e Nós no modo de Edição
Dentro de um Segmento, todas as instâncias dos componentes são clones uns dos outros. Você pode ver isso no modo de Edição: ao selecionar um balaústre ou um Poste Interno seleciona todas as instâncias dentro do Segmento.
Modo de Edição: Todas as Instâncias do Poste Interno São Selecionadas
Modo de Edição: Todas as Instâncias do Balaústre São Selecionadas
Criar Segmentos e Nós Independentes
Você pode querer criar Segmentos independentes dos segmentos de um Guarda-Corpo associativo selecionado.
Selecione o Guarda-Corpo e use o comando da paleta de contexto:
Um Guarda-Corpo, Dois Segmentos Independentes
Vértices
Os nós são gerados nos pontos da polilinha do Guarda-Corpo. Um ou mais Postes estão localizadas em cada Nó.
Nós Associativos
Os nós visíveis de um Guarda-Corpo associativo são pontos redondos, gerados em cada ponto que você clica para definir o Guarda-Corpo.
Consulte Também Colocar Guarda-Corpo Associativo.
Nós Associativos Visíveis
Um Nó também pode ser invisível: quando você coloca um Guarda-Corpo associado, seus nós podem ser gerados automaticamente, mesmo que você não tenha explicitamente clicado: por exemplo, quando você clica em dois cantos opostos de um polígono.
Estes também são Nós associativos, embora não aparecem como pontos.
Nó Associativo (Invisível), Gerado Automaticamente
Nó Estático (Ponto Quadrado)
O nó estático de um Guarda-Corpo tem uma forma quadrada.
Adicionar Novo Nó Estático
Nós Associativos e Estáticos de Guarda-Corpo ao longo de uma Laje
Definições de Nó (Ferramenta Guarda-Corpo)
Definições de Segmento (Ferramenta Guarda-Corpo)
Alterar de Segmentos/Nós Associativos para Estáticos
Alterar de Segmento Associativo para Estático
1.Selecione o Guarda-Corpo.
2.Clique no Segmento.
3.Use o comando Tipo de Segmento do Guarda-Corpo da paleta de contexto para abrir a caixa de diálogo Tipo de segmento.
4.Marque a opção Segmento Estático.
Agora, o Segmento foi desassociado da Laje.
Agora você pode editar as duas geometrias (p.ex. Laje e Segmentos) de forma independente.

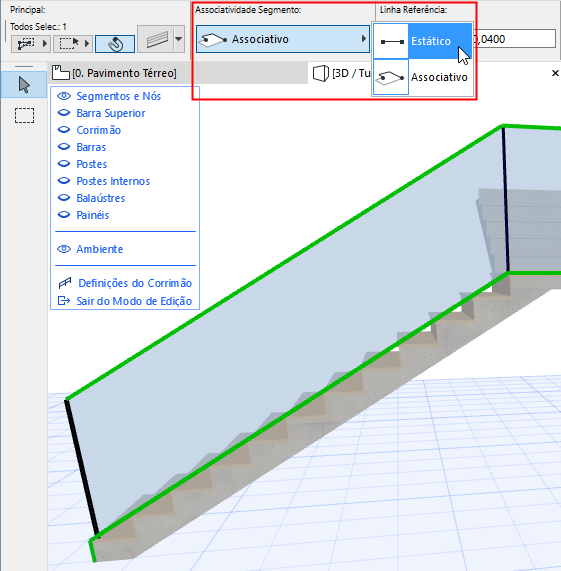

Tipo de Segmento do Guarda-Corpo: Estático ou Associativo
Outro método:
1.Selecione o Guarda-Corpo.
2.Entre no Modo de Edição.
3.Selecione o Segmento.
4.Use a Caixa de Informações ou abra a caixa de diálogo Definições Segmento para mudar sua Associatividade para Estático.
Alterar de Segmento Associativo do Nó do Guarda-Corpo para o Estático
1.Selecione o Guarda-Corpo.
2.Selecione o Nó associativo.
3.Faça um dos seguintes procedimentos:
–Arraste um Nó associativo para longe de seu elemento pai (elemento vinculado), para uma nova posição.
–Use o comando Tipo de Nó do Guarda-Corpo da paleta de contexto para abrir a caixa de diálogo Tipo de Nó e, em seguida, marque a opção Nó Estático.
4.Agora, o Nó do Guarda-Corpo foi desassociado do nó da Laje. Observe o formato Nó: agora é retangular.
Agora você pode editar as duas geometrias (Nós de Laje e Guarda-Corpo) de forma independente.
Tipo de Nó do Guarda-Corpo: Alterado para Estático
Outro método:
1.Selecione o Guarda-Corpo.
2.Entre no Modo de Edição.
3.Selecione o Nó.
4.Use a Caixa de Informações ou abra a caixa de diálogo Definições Nó para mudar sua Associatividade para Estático.
