A função de Cálculo - um banco de dados integrado de elementos de construção - pode ser usada para mostrar, o número, as quantidades e os componentes dos elementos em um projeto e a disposição espacial dos elementos (zonas).
O processo de geração de relatórios, descrito nesta seção, é uma função simples de documentação; use os modelos predefinidos para gerar listagens simples.
Os usuários avançados poderão utilizar uma formatação personalizada, e definir critérios pessoais de filtragem.
Todo o processo é descrito em detalhe no “Guia de Cálculo.pdf”, disponível no menu Ajuda.
Calcular (Herança) vs. Mapa Interativo (Suportado)
A funcionalidade de Cálculo é considerada herança e é improvável que suporte novos desenvolvimentos.
•As Ferramentas Escada e Guarda-Corpo (na versão 21) não são suportadas.
•Vigas e Pilares segmentados e Trapezoidais (disponíveis na versão 23) não são suportados. Vigas e Pilares de segmento único são suportados como nas versões anteriores.
A maioria dos usuários prefere o Mapa Interativo no Archicad. Os Mapas Interativos fazem parte do Mapa de Projeto, e os mapas produzidos podem ser salvos como vistas e colocados em leiautes. Um Mapa Interativo é um item reciprocamente editável, que está ligado aos elementos do Projeto que contém.
Tópicos desta seção:
Preferências das Unidades de Cálculo
Alguns dos comandos referenciados nesta seção não estão visíveis nos perfis do ambiente de trabalho padrão. Se você planeja configurar as listagens (recomendado apenas para usuários experientes), primeiro use Opções > Ambiente de Trabalho > Menus para adicionar os seguintes comandos a um menu existente (por exemplo, Documentação > Extras de Listagem):
•Definir Esquemas de Listas (esta caixa de diálogo pode ser reservada em um projeto Teamwork)
Nota: os Esquemas de Listas funcionarão em projetos Teamwork apenas se você os salvar na Biblioteca Interna do projeto.
•Editar Base de Dados (esta caixa de diálogo pode ser reservada em um projeto Teamwork)
•Novas Propriedades
•Editar Propriedades
•Últimas Propriedades Selecionadas
•Vincular Propriedades aos Critérios (esta caixa de diálogo pode ser reservada em um projeto Teamwork)
O Archicad pode gerar três tipos de relatórios de cálculo: Listas de Elementos, Listas de Componentes e Listas de Zonas.

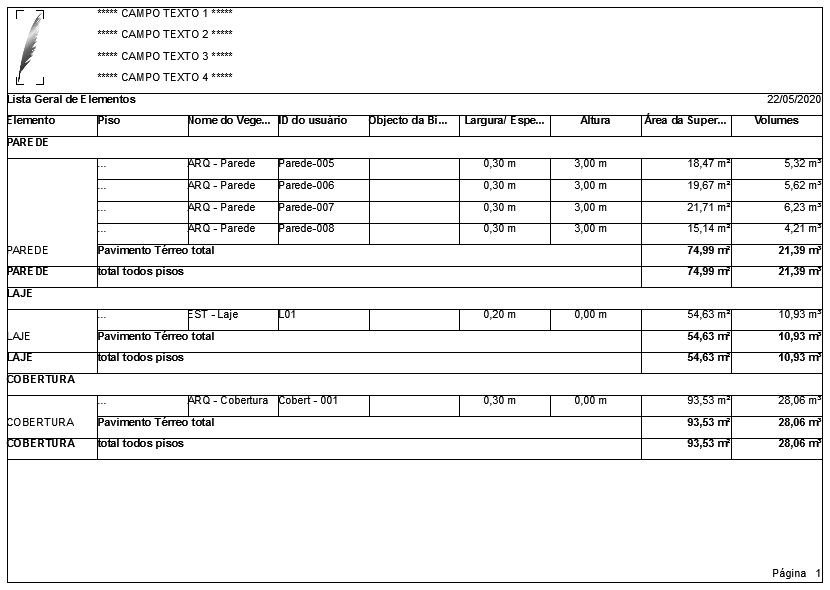

As listagens de elementos devem ser utilizadas para criar mapas e inventários, e para visualizar os parâmetros dos elementos de construção em um projeto. Para gerar Listas de Elementos, o programa filtra o projeto ou o conjunto de seleção para elementos de construção de acordo com a configuração do Esquema de Lista selecionado. Os elementos que correspondam à filtragem serão apresentados, juntamente com os respetivos Parâmetros, Componentes e Descritores, se assim for definido do Esquema de Listas.
As Listagens de Componentes são geradas quando são requeridas relações de materiais, mapas de quantidades ou listas de preços. Estes relatórios enumeram normalmente as propriedades do tipo componente; no entanto, também podem ser listados certos parâmetros dos elementos.
As Listagens de Zonas são, geralmente, utilizadas para criar mapas de compartimentos e mapas de acabamentos. As Listagens de Zonas podem incluir parâmetros de zonas e elementos de construção relacionados. Quando os elementos de construção relacionados são listados, o relatório torna-se, de fato, uma Lista de Elementos, na qual os elementos calculados são limitados pelas Zonas a que pertencem.
Dependendo do que deseja que apareça na Listagem, você pode selecionar o tipo necessário. Alguns exemplos comuns são
|
Uma Listagem de elementos de construção, com dados básicos e parâmetros sobre os mesmos |
Listagem |
|
Parâmetros específicos sobre elementos de construção (como Alturas de Soleira, Número de negativos na Laje) |
Listagem |
|
Criação de Mapas de Vãos |
Listagem |
|
Quantidades de componentes, associados aos elementos de construção listados |
Lista de Componentes |
|
Descritores, associados aos elementos de construção listados: |
Lista de Componentes |
|
Mapas de Compartimentos |
Lista de Zonas |
|
Listagem de Zonas ou parâmetros detalhados de Zonas (como Área Extraída da Zona, Redução de Área da Zona) |
Lista de Zonas |
|
Parâmetros principais das Zonas (como Nome e Número da Zona) apresentados para Zonas, onde está localizado o elemento de construção listado |
Listagem |
Os elementos que serão utilizados no cálculo dependem da seleção efetuada na Planta.
•Se não existir seleção, todos os elementos serão utilizados e filtrados por tipo ou outro critério, conforme o Esquema de Listas;
•Se existir uma seleção, só serão considerados os elementos selecionados.
Para uma seleção de elementos mais específica, utilize o comando Definir Esquemas de Listas, e defina os filtros.
