As seguintes condições se aplicam ao posicionamento das caixas de textos e linhas de chamada (se houver) usadas nas Cotas, textos de Área de Trama e Rótulos.
Selecionar Caixa de Texto Mais Linha de Chamada
Para selecionar a Cota ou a caixa de texto do Rótulo, faça um dos seguintes procedimentos:
•Use o cursor de Seleção Rápida
•Clique em um canto do texto, com o cursor Marca com Seta.
Selecionar Caixa de Texto
Uma vez que selecionar uma caixa de texto, você pode alterar a sua posição e/ou orientação, utilizando as funções Editar (p.ex., Arrastar, Rotacionar, Espelhar).
Nota: Se a caixa de Texto também tiver uma linha Chamada, o controle para Fixar o Ângulo afeta às demais edições gráficas. Se este estiver Ligado, o ângulo inicial da Linha de Chamada permanece fixo, limitando as possibilidades de edição.
Apagar Caixa de Texto
Apagando o Texto de Cota também apaga o segmento de Cota correspondente.

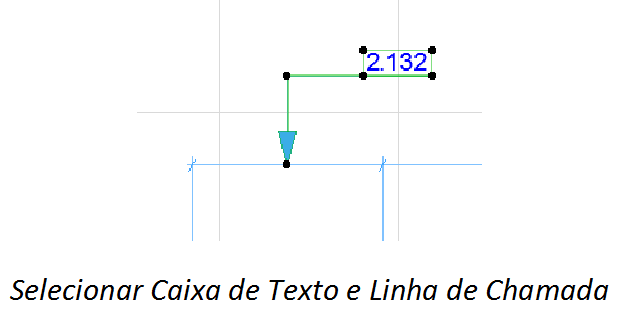

Selecionar Caixa de Texto Mais Linha de Chamada
Se você clicar na linha de Chamada, tanto a linha como a caixa de texto são selecionadas, permitindo opções de edição adicionais.
Colocação do Texto nas Cotagem Automática das Cotas Lineares
Quando as cotas ficam abarrotadas de textos estes são ajustados para melhorar a legibilidade. O método padrão é geralmente satisfatória. Para obter mais controle sobre como os Textos de Cotas são distribuídos, use as opções em Definições de Cotas:
Consulte Método de colocação de Texto de Cota.
Apenas os itens de texto simples podem ser copiados; textos superiores à linha não serão copiados.
1.Selecione apenas o texto de cota (não a própria linha de cota)
2.Utilize o comando Copiar (Edição > Copiar ou Ctrl/Cmd + C)
3.Cole o texto de cota (Edição > Colar ou Ctrl/Cmd + V) - por exemplo, em uma caixa de texto ou em um Leiaute.
