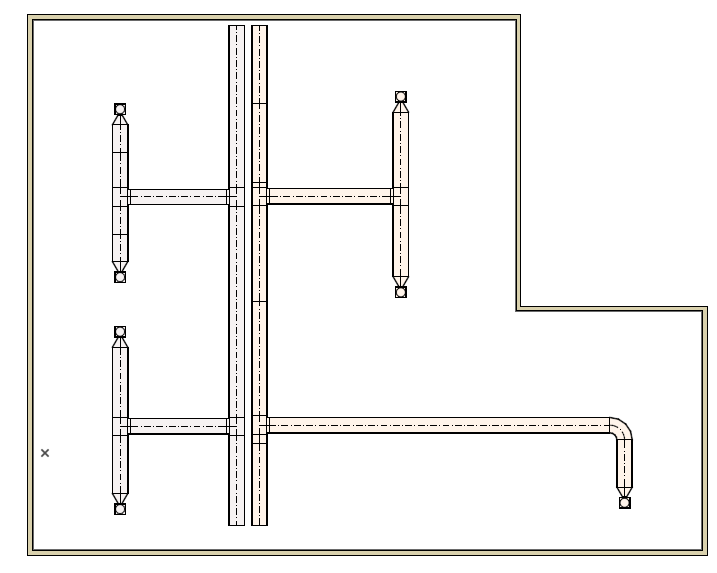

1.Criar Sistema de Ventilação usando elementos de Dutos

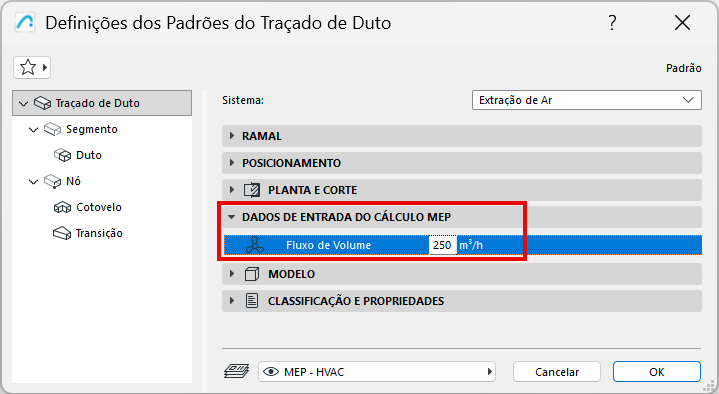

2.Para elementos de traçado de dutos e terminais (na caixa de diálogo de definições ou na Caixa de Informações)
•Insira os valores de fluxo de volume
•Para os terminais: Escolha Ar de Exaustão ou Ar de Suprimento
3.Adicione os sistemas de ventilação ao Navegador do Sistema (consulte Adicionar Sistema MEP ao Navegador do Sistemas)

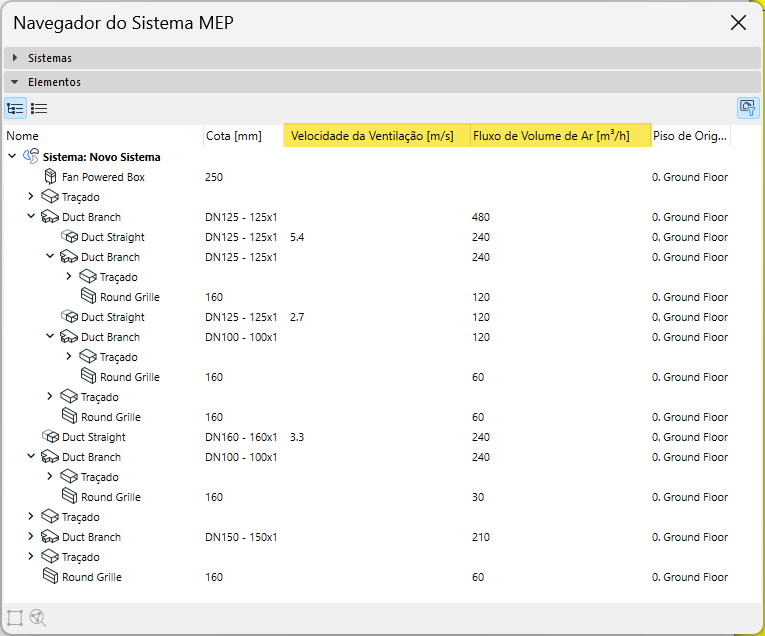

4.Verifique os cálculos do sistema no navegador: Selecione um sistema na metade superior do navegador para ver as dimensões e os cálculos de seus elementos listados abaixo:
•Os fluxos de volume são adicionados até o ponto inicial do Sistema
•A velocidade é calculada para traçados e segmentos
Esses dados são baseados nas dimensões do elemento e nos dados de fluxo de volume que você inseriu para os elementos terminais do sistema e para o traçado da extremidade do duto.

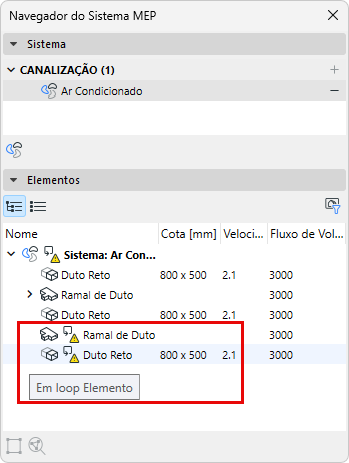

Nota: Quando ocorrem loops no sistema, o fluxo volumétrico e a velocidade não podem ser calculados. Esses loops são marcados no Navegador do Sistema.
5.Otimizador de Tamanho de Duto: Com base nos dados mostrados no Navegador do Sistema, use a ferramenta Otimizador de Duto para ajustar as dimensões, conforme necessário.
Você pode exibir esses dados para todas as partes do sistema usando rótulos e listas.
Está com dificuldades para exibir os dados do MEP?
Por vezes, os dados exibidos (por exemplo, nos rótulos e nos mapas) não são atualizados. Neste caso:
1.Certifique-se de ter adicionado o sistema ao Navegador de Sistema para acionar o cálculo (consulte Adicionar Sistema MEP ao Navegador do Sistemas)
2.Sem nada selecionado na planta, use o comando do menu de contexto: Atualizar Propriedades do MEP
Nota: O comando Atualizar Propriedades MEP está disponível a partir do Archicad 29.1.0. Em versões anteriores, proceda do seguinte modo:
–Abra o navegador do sistema e selecione o sistema que deseja atualizar
–Use o comando Visualização > Atualizar > Reconstruir & Regenerar
