1.Criar um sistema hidrônico utilizando elementos de tubulação e equipamentos

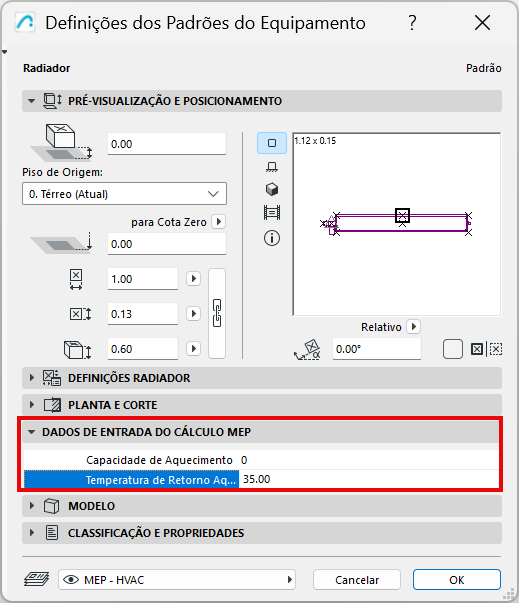

2.Insira a capacidade de aquecimento e os valores de retorno para equipamentos hidrônicos individuais, em suas caixas de diálogo de definições ou na Caixa de Informações:

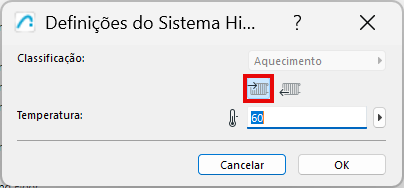

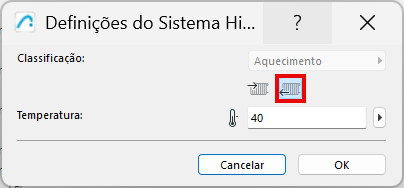

3.Nas Definições do Sistema Hidrônico, para um segmento selecionado: Defina o requisito de temperatura (por exemplo, para fornecimento e retorno):
–Abra as Definições do Sistema Hidrônico na barra de ferramentas MEP ou no menu de contexto de qualquer segmento hidrônico.

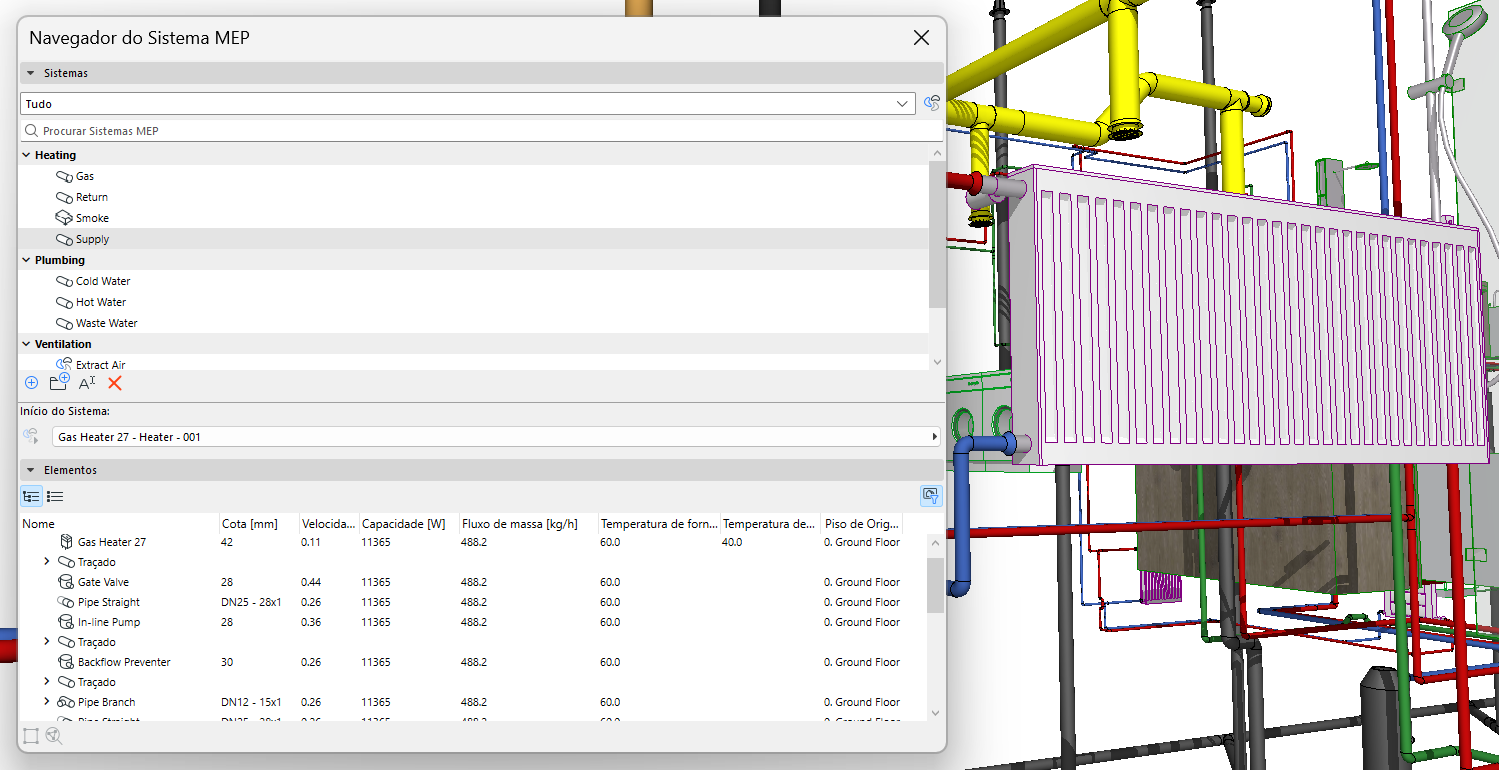

4.Adicione o sistema hidrônico ao Navegador do Sistema (consulte Adicionar Sistema MEP ao Navegador do Sistemas)
O Navegador do Sistema exibe dados relevantes para cada elemento: Capacidades, temperaturas de fornecimento e retorno, fluxo de massa, velocidade.
•As capacidades são adicionadas até o ponto inicial do Sistema
•A vazão mássica, a velocidade e a temperatura de retorno são calculadas para os traçados e os segmentos
•Esses dados são baseados nas dimensões dos elementos, bem como nos dados de capacidade e temperatura inseridos para os elementos hidrônicos
5.Otimize as dimensões dos tubos: Com base nos dados mostrados no Navegador do Sistema, use a ferramenta Otimizador Hidrônico para ajustar as dimensões, conforme necessário.

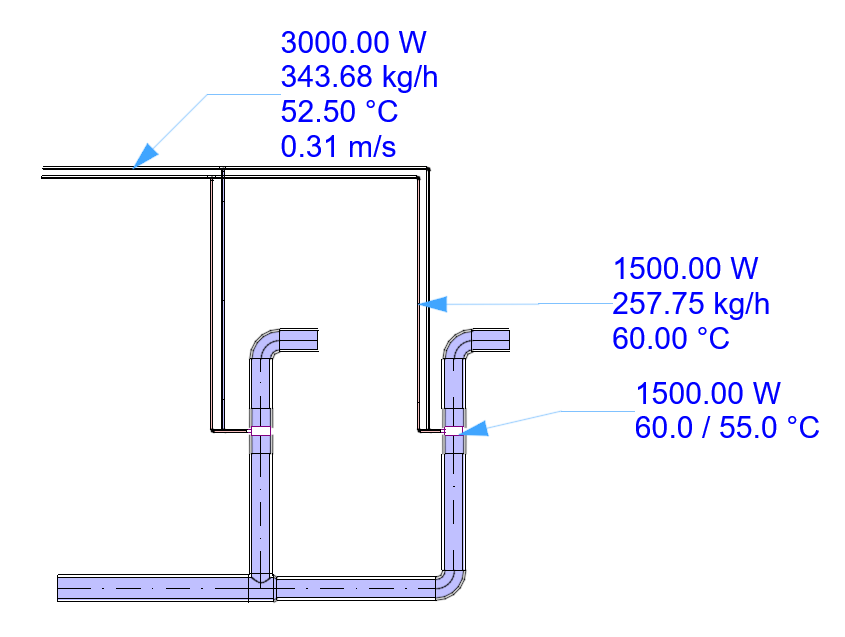

Você pode exibir esses dados para todas as partes do sistema usando rótulos e listas.
Está com dificuldades para exibir os dados do MEP?
Por vezes, os dados exibidos (por exemplo, nos rótulos e nos mapas) não são atualizados. Neste caso:
1.Certifique-se de ter adicionado o sistema ao Navegador de Sistema para acionar o cálculo (consulte Adicionar Sistema MEP ao Navegador do Sistemas)
2.Sem nada selecionado na planta, use o comando do menu de contexto: Atualizar Propriedades do MEP
Nota: O comando Atualizar Propriedades MEP está disponível a partir do Archicad 29.1.0. Em versões anteriores, proceda do seguinte modo:
–Abra o navegador do sistema e selecione o sistema que deseja atualizar
–Use o comando Visualização > Atualizar > Reconstruir & Regenerar
