Use os seguintes comandos:
•Arquivo > Interoperabilidade > Agrupar > Agrupar do Arquivo
•Arquivo > Interoperabilidade > Agrupar > Agrupar do BIMcloud
Se necessário, faça o login no BIMcloud. Consulte Login no BIMcloud.
Agrupar os elementos de outro arquivo de projeto (versão 17 e superior), um módulo, arquivo DWF/DWG/DXF, arquivo HPGL (.plt), arquivo IFC, Rhino (.3dm) ou outro arquivo de imagem ou tipo de modelo no Archicad.
•Os arquivos podem ser agrupados na Planta atual, na Corte/Elevação/EI atualmente aberto, Documento 3D ou janela Detalhe/Folha de Trabalho.
•Se agrupar um Módulo em uma Janela de Cortes/Elevações o Documento 3D, só serão considerados os elementos 2D.
•Ao agrupar um Projeto ou um Módulo, pode arrastar, rotacionar e espelhar, antes de o colocar na posição definitiva.
Agrupar e Estrutura dos Pisos

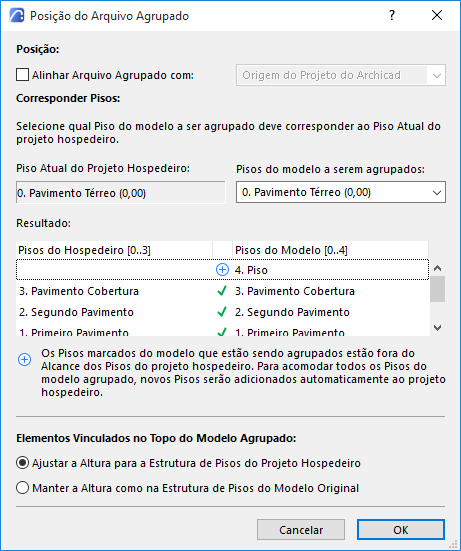

Ao agrupar um arquivo de Projeto ou Módulo, os pisos do arquivo agrupado (importado) são correspondidos ao atual (aberto). Ao agrupar um edifício de vários andares à sua planta atual, você será solicitado a definir qual andar do arquivo importado corresponderá ao andar em que você está trabalhando, e ele também sugerirá uma possível correspondência.
Se você não tiver andares suficientes em seu projeto atual para acomodar todos os pisos agrupados, os pisos em falta serão criados automaticamente.
Nota: pode agrupar elementos multipiso ou módulos para dentro de janelas 2D, diferentes da Planta.
Nota: existe uma diferença entre agrupar um projeto multipiso e colocar um Módulo Associado multipiso. Se o projeto receptor contiver menos pisos do que o Módulo Associado que está colocando, os pisos do módulo que não se “ajustarem” ao projeto receptor, não serão colocados. Para resolver isso, crie pisos adicionais conforme necessário no projeto Hospedeiro.
Elementos Vinculados no Topo do Modelo Agrupado
•Ajustar Altura à Estrutura de Pisos do Projeto Hospedeiro: Elementos Vinculados ao Topo serão alongados ou encolhidos para atenderem à estrutura do piso correspondente do arquivo hospedeiro. (Portas/Janelas cujo Peitoril-Soleira ou padieira está ligado a um piso particular irá ajustar a estrutura do piso do arquivo atual.)
•Manter a Altura como na Estrutura do Piso do Modelo Original: Elementos Vinculados no Topo não esticarão (estes manterão suas alturas originais). (Portas/Janelas cujos peitoris e padieiras estejam vinculados a um piso particular no arquivo agrupar perdem o vínculo ao piso, e ao invés disso serão vinculados à base da Parede.)
Agrupar e Atributos
Como os Atributos (Vegetais, Superfícies, Linhas, Tramas, etc.) são identificados pelo nome, são observadas as seguintes regras:
•Se o nome do atributo for o mesmo nos dois Projetos, os elementos agrupados (importados) herdarão os atributos do Projeto atual.
•Se o nome de um atributo do Projeto agrupado não estiver presente no atual, este atributo será acrescentado ao conjunto do Projeto atual, de forma a acomodar os novos nomes.
Agrupar um Arquivo DXF/DWG
Consulte Agrupar DXF-DWG.
Agrupar Arquivo IFC
Para mais detalhes, consulte Importar Modelo IFC.
Agrupar Arquivo Estereolitografia (.stl)
Consulte Estereolitografia (.stl).
Agrupar Arquivo SketchUp (.skp)
Use Arquivo > Interoperabilidade > Agrupar para agrupar o conteúdo de um arquivo .skp em um modelo existente. A planta deve estar ativa.
Como o modelo já contém informações de localização do projeto, você será solicitado em uma caixa de diálogo sobre como lidar com os dois conjuntos de coordenadas:
•Substitua as informações do seu projeto pelas informações do SketchUp
•Ignorar as informações do SketchUp. Suas Informações sobre Localização do Projeto permanecem como está, e você pode colocar o objeto importado em qualquer lugar que você deseje: arraste a caixa de limite que aparece e clique para lugar.
•Coloque a informação recebida em relação às coordenadas existentes. O objeto importado será colocado em sua verdadeira posição em relação à sua origem do projeto.
Guia Passo a Passo para Agrupar um Google Earth Snapshot usando o SketchUp
1.Abra um projeto no Archicad
2.Abra a caixa de diálogo de Definições de Localização, verifique se ele tem as definições desejadas de longitude e de latitude
3.Clique no botão ‘Exportar’
4.Defina o formato de ‘arquivo do SketchUp’
5.Dê um novo nome de arquivo e pressione ‘Salvar’
6.Feche a caixa de diálogo de Definições de Localização.
7.Usando o SketchUp (download de http://www.sketchup.com) abra o arquivo salvo no passo 5
8.Abra o diálogo ‘Informações do modelo’ e verifique se a ‘Geolocalização’ está definida
9.Se não (se estiver usando Mac), clique no botão ‘Definição Manual de Localização…’: a longitude e latitude correta devem ser exibidas, pressione OK.
10.Use SketchUp > Arquivo > Geolocalização > Adicionar Mais Imagem… para abrir a caixa de diálogo ‘Adicionar localização’; a imagem do Google Earth deve ser centrada na origem do projeto
11.Ampliar ou reduzir se o desejar
12.‘Selecionar ‘Região’ e ‘Pegue’ isso
13.A mesma região agora deve ser visível no visualizador de arquivos do SketchUp
14.Salve as alterações no arquivo skp.
15.Retorne ao seu arquivo de projeto
16.Com a vista aberta no ‘Térreo’, selecione Arquivo > Interoperabilidade > Agrupar
17.Selecione o arquivo. Skp que você acabou de salvar no passo 14
18.Uma caixa de diálogo com três botões de alternância deve aparecer. Escolha a opção ‘Colocar uma nova geometria relativa em relação às coordenadas existentes’ e pressione OK
19.O snapshot do Google Earth agora deve aparecer no seu projeto
20.Abra uma vista 3D e ajuste para ver o snapshot em detalhe
Consulte Também SketchUp: Limitações na Exportação e Importação.
Agrupar Arquivo Google Earth (.kmz)
Use Arquivo > Interoperabilidade > Agrupar para agrupar o conteúdo de um arquivo .kmz em um modelo existente.
As opções são semelhantes ao processo de Abertura de arquivo do Google Earth.
Consulte Google Earth (.kmz).
Informação de Localização
Como o modelo já contém informações de localização do projeto, você será solicitado em uma caixa de diálogo sobre como lidar com os dois conjuntos de coordenadas:
•Substituir as informações pelas informações do Google Earth
•Ignora as informações do Google Earth. Suas Informações sobre Localização do Projeto permanecem como está, e você pode colocar o objeto importado em qualquer lugar que você deseje: arraste a caixa de limite que aparece e clique para lugar.
•Coloque a informação recebida em relação às coordenadas existentes. O objeto importado será colocado em sua verdadeira posição em relação à sua origem do projeto.
Consulte Também Google Earth: Limitações na Exportação e Importação.
Agrupar Arquivos do Tipo-Imagem

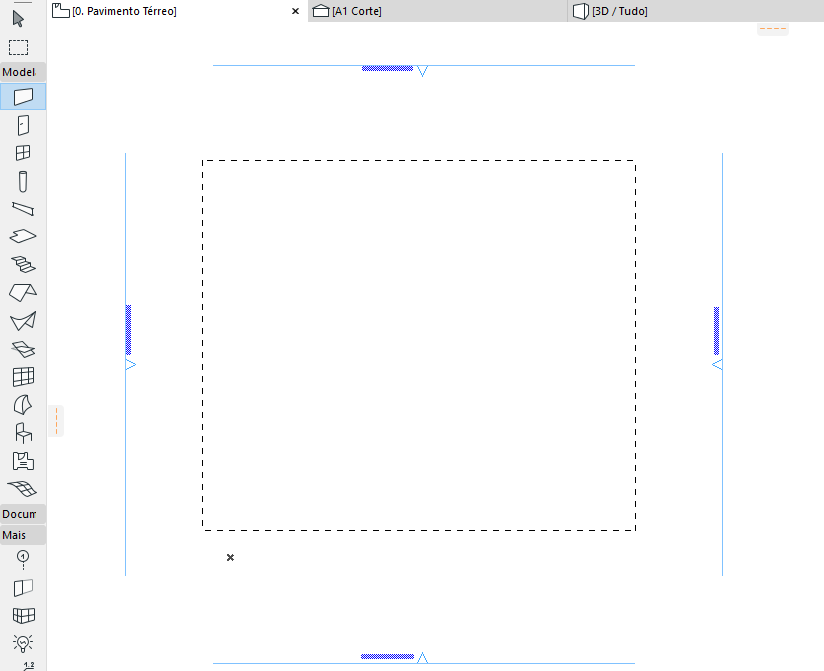

Você pode agrupar um arquivo do tipo imagem em seu Projeto. (Estes incluem documentos criados nos programas de desenho ou pintura; Visualizações 3D e elevações gravadas em formato de imagem; FotoRenderizações apenas gravado em formato de imagem.) Antes de selecionar Agrupar para um arquivo tipo imagem, você pode definir previamente o seu tamanho na planta: selecione o Retângulo de Seleção e desenhe um Retângulo do tamanho e na posição desejada.
Consulte Também Área de Seleção.

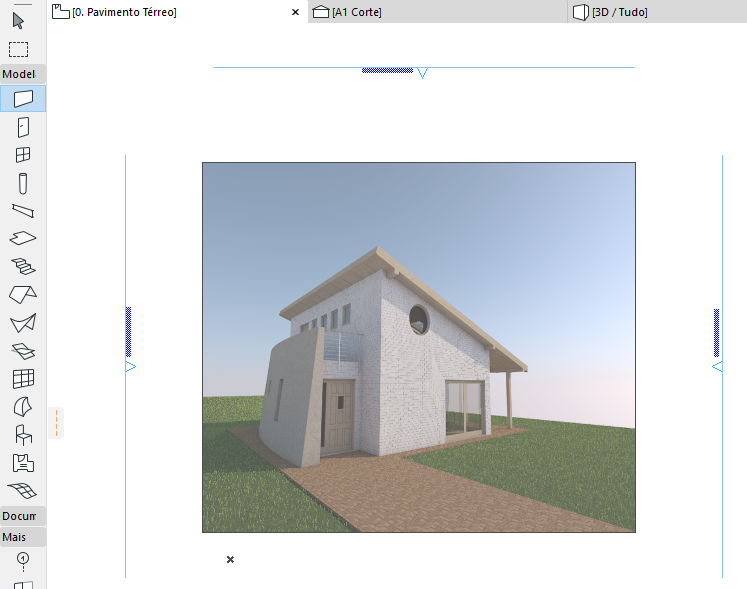

A imagem agrupada irá encaixar-se neste retângulo.
Nota: desenhe o retângulo com as mesmas proporções da imagem original, senão esta aparecerá distorcida.
SketchUp: Limitações na Exportação e Importação
•Modelos do SketchUp podem conter dois tipos de faces e arestas de objetos. Atualmente, as bordas autônomos do SketchUp não são importadas.
•No SketchUp uma única face pode ter na frente e para atrás diferentes cores e texturas. No Archicaduma face GDL só pode ter uma única cor e textura. A função de importação assume como padrão as propriedades da face frontal, a menos que a face posterior tenha textura definida e a face frontal não.
•Os modelos do SketchUp que contêm faces muito irregulares (cruzamento de limites externos, ou seja, figura de oito) ou faces que contêm furos podem ser importados de forma imperfeita
•Algumas faces do SketchUp são importadas, mas perdem a textura
•Há uma bandeira no formato. Skp para indicar se o arquivo é Georeferenciado ou não. A versão do Archicad para o Mac é incapaz de definir corretamente esta bandeira e o arquivo exportado .skp pode exigir que a bandeira seja ativada manualmente (a longitude e latitude são sempre configuradas corretamente no arquivo .skp).
Google Earth: Limitações na Exportação e Importação
•Ocasionalmente, arquivos .kmz do Google Earth contêm faces triangulares com ângulos muito pequenos que não são importados.
•Se a vista 3D for tal que a câmera esteja posicionada no subsolo, então a vista mostrada no Google Earth não será a mesma.
