放置 MEP 布设

Archicad Collaborate 可用

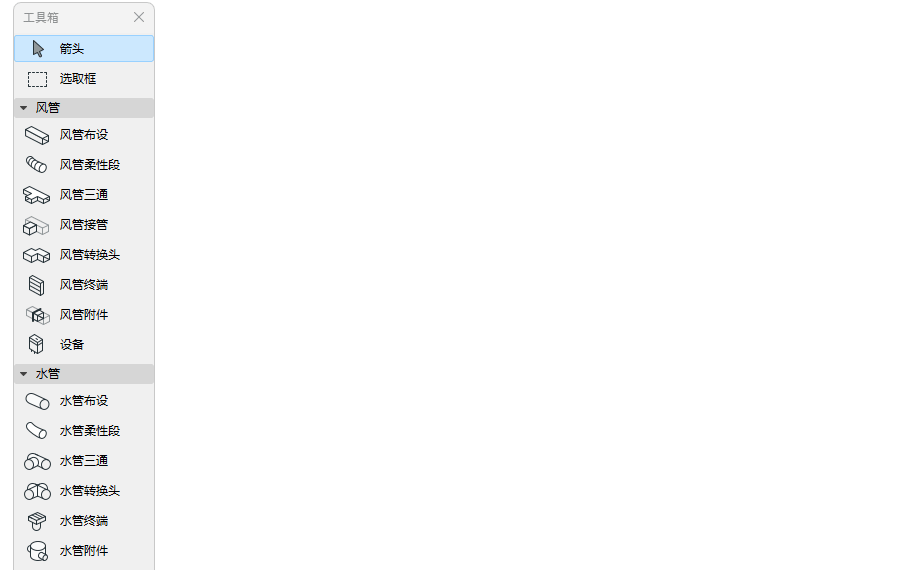

1。从工具箱中激活一个布设工具:风管布设,电缆桥架布设或水管布设。

2。参考线默认位于布设路线段的中心。根据需要在信息框中输入偏移量或调整对齐方式。(见  编辑分段参考线 - 对齐和偏移)


注意:在二维视图中打开 MEP 参考线 ,菜单路径:视图 > 屏幕显示选项

3。在平面图、剖面图或 3D 窗口中:连续点击来定义布设多边形的分段和节点。

每次点击代表一个连接相邻线段的节点。

按回车键删除最后放置的分段

4。要完成布设,请在最后一个线段的末端再次点击。


最终将得到一个单独的布设元素。

每个节点处将自动生成弯头和变径头。

注意:在终端、附件或设备上结束布设元素时,使用上下箭头键查看连接布设的替代路径。(参见放置终端、附件或设备

实时更改布设参数

开始放置布设元素之后,其横截面可以在追踪器中更改。

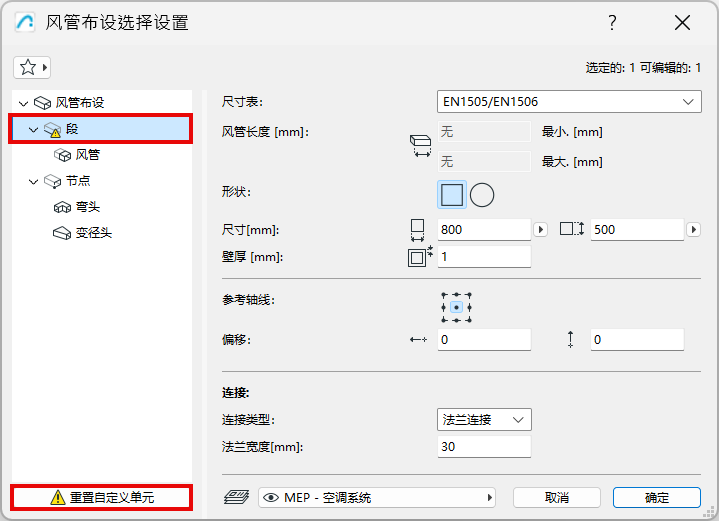

由于您已更改了段的默认参数值,因此在设置对话框中显示为“自定义”。


合并布设

在以下情况下,布设将合并:

一个布设元素的末端节点与另一个布设元素的末端节点相连

一个分支被删除(剩余的布设将被合并在一起)。

分管末端节点被移动,原分管连接被断开

用魔棒布设元素


使用魔术棒基于已有的多义线或多边形,单击即可布设MEP元素。

1。绘制一条直线或弧线

2。选择一个 MEP 工具(风管、水管或电缆桥架)。

3。按空格键激活魔术棒,然后单击多义线或多边形。

柔性风管和柔性水管段

使用这些工具,可以利用“样条曲线类型输入”轻松创建灵活的几何图形。单击现有布设元素的端口以进行连接,或者双击结束输入。

柔性通风管不会在两端添加变径头,必须在布设时解决不同尺寸的连接问题。
