MEP 选项

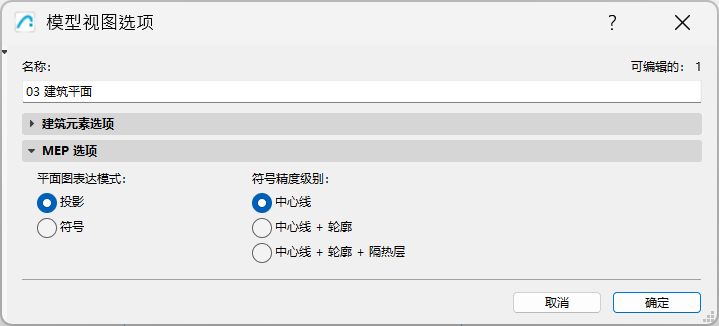

要访问这个面板，转到文档 > 模型视图 > 模型视图选项。

这些 MEP 选项可控制 MEP 元素在平面图上的外观。要使这些设置生效，每个元素的平面图显示选项（元素设置）应设置为 "按 MVO"。（参见显示布设要素：平面图和剖面，模型显示)。

MEP 配线元素可通过以下模型视图选项进行表示：

•中心线

•中心线 + 轮廓

•中心线 + 轮廓 + 隔热层

穿过平面图切割面的配线元素会显示为切割符号。

终端、附件和设备使用内置符号，但您也可以创建自定义的 MEP 符号。
