Čáry jsou atributy nastavené v menu Volby > Atributy prvků > Čáry.
Typy čar se přiřazují prvkům v jejich nastavení.
Když například nastavujete zobrazení sloupu ve 2D, můžete nastavit různé čáry pro obrys nosné části, obrysy nad rovinou řezu nebo čáru symbolu osy sloupu.
Úprava a správa typů čar

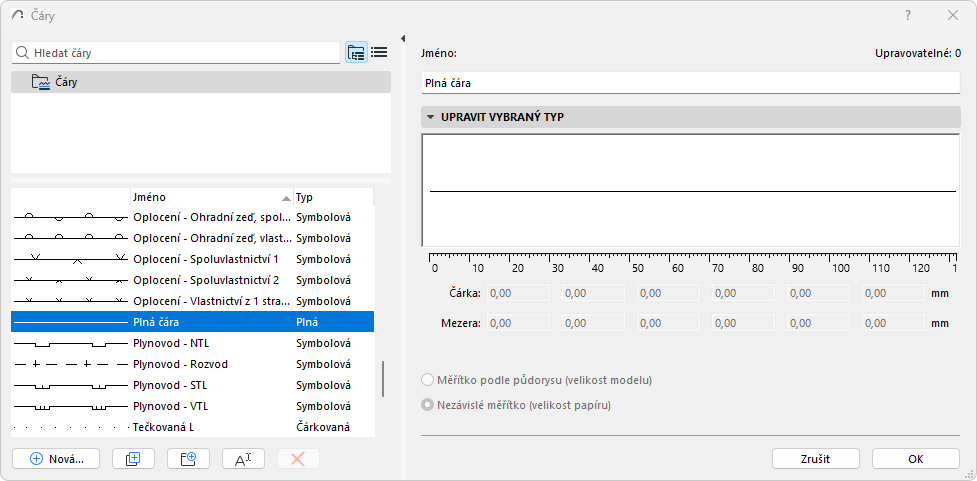

V okně nastavení čar (Volby > Atributy prvků > Čáry) můžete upravit standardní čáry (plné, tečkované, čárkované a další) nebo vytvořit vlastní.
Obecné informace: viz Používání oken atributů.
V levé části okna vyberte typ čáry, vpravo upravte její parametry.
Poznámka: Plné čáry nelze upravovat.
1.Klikněte na tlačítko Nová.
2.Vyberte typ čáry:
Tloušťka čáry
Tenká čára (výchozí)
Ve výchozím stavu jsou všechny čáry zobrazeny jako vlasové se šířkou jednoho pixelu.
•Můžete také zapnout Tlusté čáry řezu (Zobrazení > Volby zobrazení); všechny čáry řezu budou zobrazené jako tučné (široké dva pixely bez ohledu na skutečnou šířku pera čáry). Všechny ostatní řádky budou zobrazené jako vlasové.
Skutečná tloušťka čáry
skutečnou tloušťku čáry můžete zapnout v menu Zobrazení > Volby zobrazení. Všechny čáry budou zobrazené v tloušťce podle příslušného pera (podle hodnot nastavených v okně Pera a barvy).
Měřítko čáry
Vzhled čar na obrazovce, při tisku nebo plotrování závisí na následujících nastaveních:
•Měřítko podle půdorysu (velikost modelu) Čára bude na každém výstupu zobrazená ve stejném měřítku jako model.
Poznámka: Vyvarujte se úprav měřítka čáry, pokud se liší od měřítka projektu, protože může dojít k její deformaci.
•Nezávislé měřítko (velikost papíru) Čára bude mít při zobrazení i tisku pevné rozměry bez ohledu na výstupní měřítko.
