Typ

Příklad

Komentář

Normální

Uzamknuto

Prvek je uzamčen v kterémkoli z těchto případů:

•Je v uzamknuté vrstvě.

•Byl zamknutý příkazem (Úpravy > Zamykání > Zamknout)

•Je součástí připojeného modulu nebo XREFu.

Zamknuté prvky nelze upravovat.

Seskupeno

Připojený modul nebo XREF

Prvky jsou zamknuté a nelze je upravovat.

Upravovatelné aktivní body
(některé GDL objekty)

Pomocí aktivního bodu můžete některé prvky graficky upravovat (např. otevřít nebo zavřít dveře).

Viz Grafické úpravy pomocí editovatelných aktivních bodů.

Asociativní zábradlí

Statické zábradlí

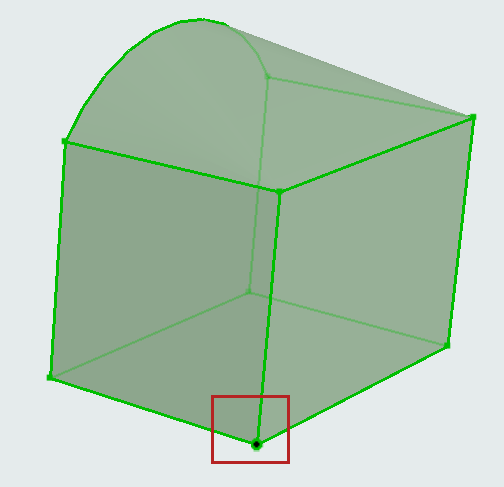

Morf

Vybraný morf má pouze jeden aktivní (černý) bod, který reprezentuje výškové umístění celého morfu; všechny ostatní uzly/rohy jsou ale také editovatelné.
