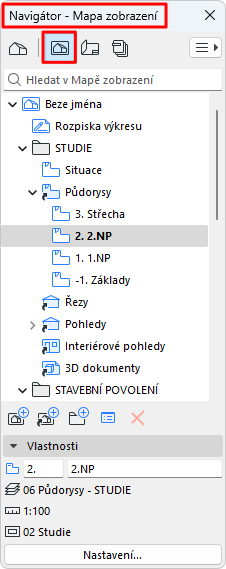

Seznam uložených zobrazení projektu.
Ikony zobrazení (v Navigátoru a v liště záložek) jsou modré.
Pomocí pole hledání můžete vyhledávat položky podle jména.
Co je zobrazení?
Zobrazení je uložená verze bodu zobrazení. Každé zobrazení je definováno svým Nastavením zobrazení, které můžete definovat pro konkrétní účel.
Nastavení zobrazení jsou následující:
•Částečné zobrazení konstrukce
•Sada per
•Kombinace voleb zobrazení modelu
•Grafický styl
•Filtr pro rekonstrukce
•Kombinace variant návrhu
•Nastavení modelu pro analýzu konstrukce
•Rovina řezu půdorysu
•kóty
•Přiblížení a natočení
•Nastavení zobrazení (u oken 3D pohledů): patří sem nastavení 3D zobrazení (včetně zvětšení), filtrované prvky ve 3D, 3D styl, 3D roviny řezu, 3D řezy a nastavení fotozobrazení.
•Existující výběr (pouze 3D)
Viz Dialogové okno Nastavení pohledu.
Pokud chcete nastavit nové zobrazení, otevřete okno projektu (půdorys, řez, pohled, interiérový pohled, 3D dokument, detail, pracovní list, interaktivní tabulku nebo seznam) a upravte jeho nastavení podle potřeby.
Doporučujeme použít Rychlé volby ve spodní části okna.
Viz Lišta Rychlé volby.
I když se obsah projektu změní, nastavení uložených zobrazení zůstane beze změn, dokud je neupravíte přímo.
Poznámka: Klonováním složky můžete vytvořit dynamické propojení mezi body zobrazení projektu a zobrazeními.
Více informací naleznete v tématu Tvorba klonované složky v mapě zobrazení.
Chcete-li zobrazení uložit, můžete to provést jedním z následujících postupů:

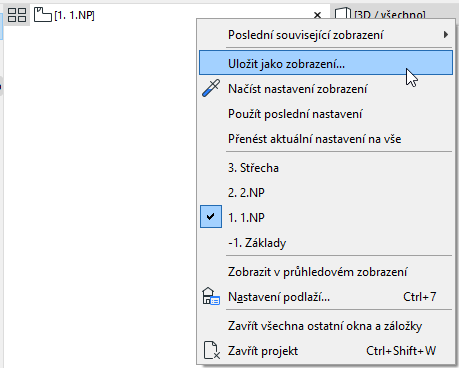

•Klikněte na Uložit jako zobrazení v kontextové nabídce záložky
•Klikněte na Uložit aktuální zobrazení v kontextové nabídce zdrojového zobrazení v Plovoucím Navigátoru

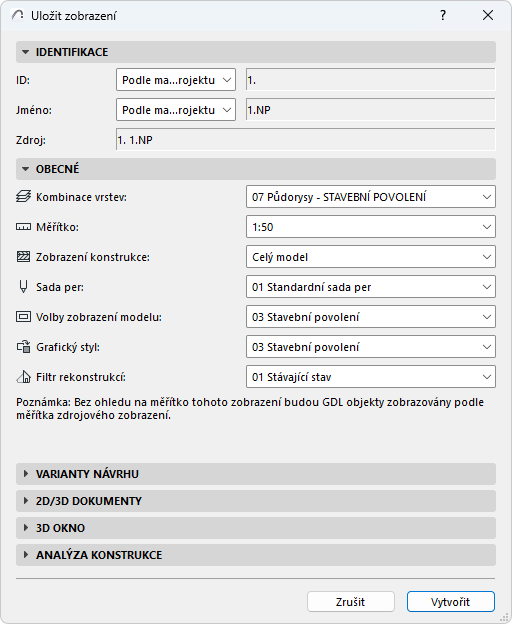

Zobrazí se okno s nastavením zobrazení, ve kterém máte možnost nastavení ukládaného zobrazení upravit. Tlačítkem Vytvořit zobrazení uložíte.
Ikona na záložce (modrá) nyní znázorňuje, že se jedná o uložené zobrazení.
•Použijte příkaz Uložit zobrazení a vložit na výkres
Viz Uložit zobrazení a vložit na výkres (příkaz).
Předefinovat stávajícím nastavením
Tuto funkci použijte, pokud se nastavení aktuálně otevřeného zobrazení změnilo oproti uloženému nastavení a vy chcete toto uložené nastavení přepsat aktuálním.
Použijte jeden z následujících postupů:
•Použijte příkaz Předefinovat z kontextové nabídky záložky zobrazení

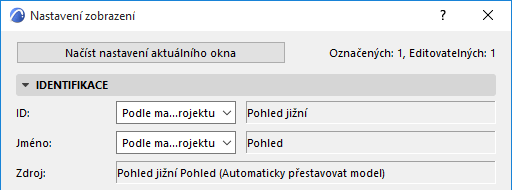

•V okně Nastavení zobrazení klikněte na příkaz Načíst nastavení aktuálního okna.
Viz také Získat aktuální nastavení kamery a viditelnosti.
Obnovení zobrazení v paletce Navigátor

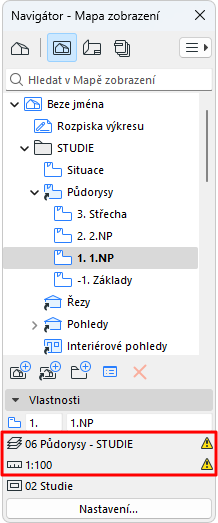

Pokud nastavení upravovaného zobrazení změníte, objeví se ve spodní části Navigátoru vedle upraveného nastavení žlutá “výstražná” ikona, která znázorňuje, že nastavení aktuálního zobrazení neodpovídá původnímu nastavení.
Na obrázku níže je například zvýrazněno nastavení měřítka a vrstev, které se liší od původního uloženého zobrazení.
Chcete-li obnovit uložené nastavení zobrazení, klikněte na něj dvakrát v Navigátoru.
