Pro přesné zadávání a přesouvání prvků v půdorysu můžete použít distanční asistenty, kteří nabízí dynamická pole se vzdálenostmi od "souvisejících" prvků. Distanční asistenty můžete použít jak při vkládání prvků, tak po něm.
Zapnutí Distančních asistentů
Distanční asistenti jsou zapnutí ve výchozím nastavení.

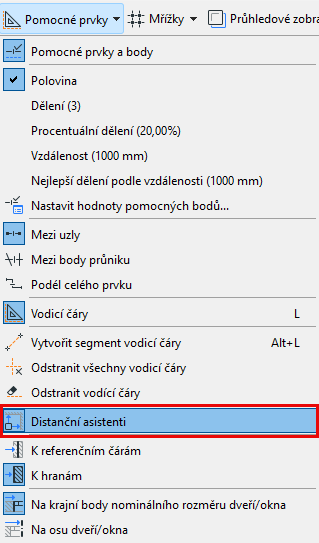

Zapněte nebo vypněte je následujícími způsoby:
•Zobrazit > Distanční asistenti
•Volby > Pracovní prostředí > Informátor a zadávání souřadnic
•Tlačítko v nástrojové liště
Barvu Distančního asistenta lze přizpůsobit v menu Volby > Pracovní prostředí > Informátor a zadávání souřadnic.
Nastavení Distančních asistentů

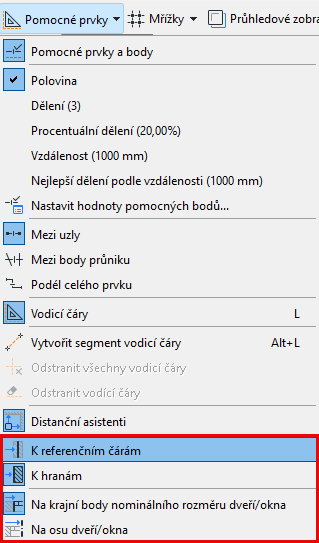

Na panelu nástrojů přepněte:
•Nastavte si, zda mají asistenti měřit od okrajů prvků, nebo od jejich referenčních čar
•Nastavení referenčních bodů dveří/oken, které se mají používat. Viz Referenční body dveří/oken.
Které prvky zobrazují Distanční asistenty?
Následující "související" prvky zobrazují při úpravách nebo zadávání distanční asistenty:
•Síť (bez části se značkami)
•Zeď
•Trám
•Sloup

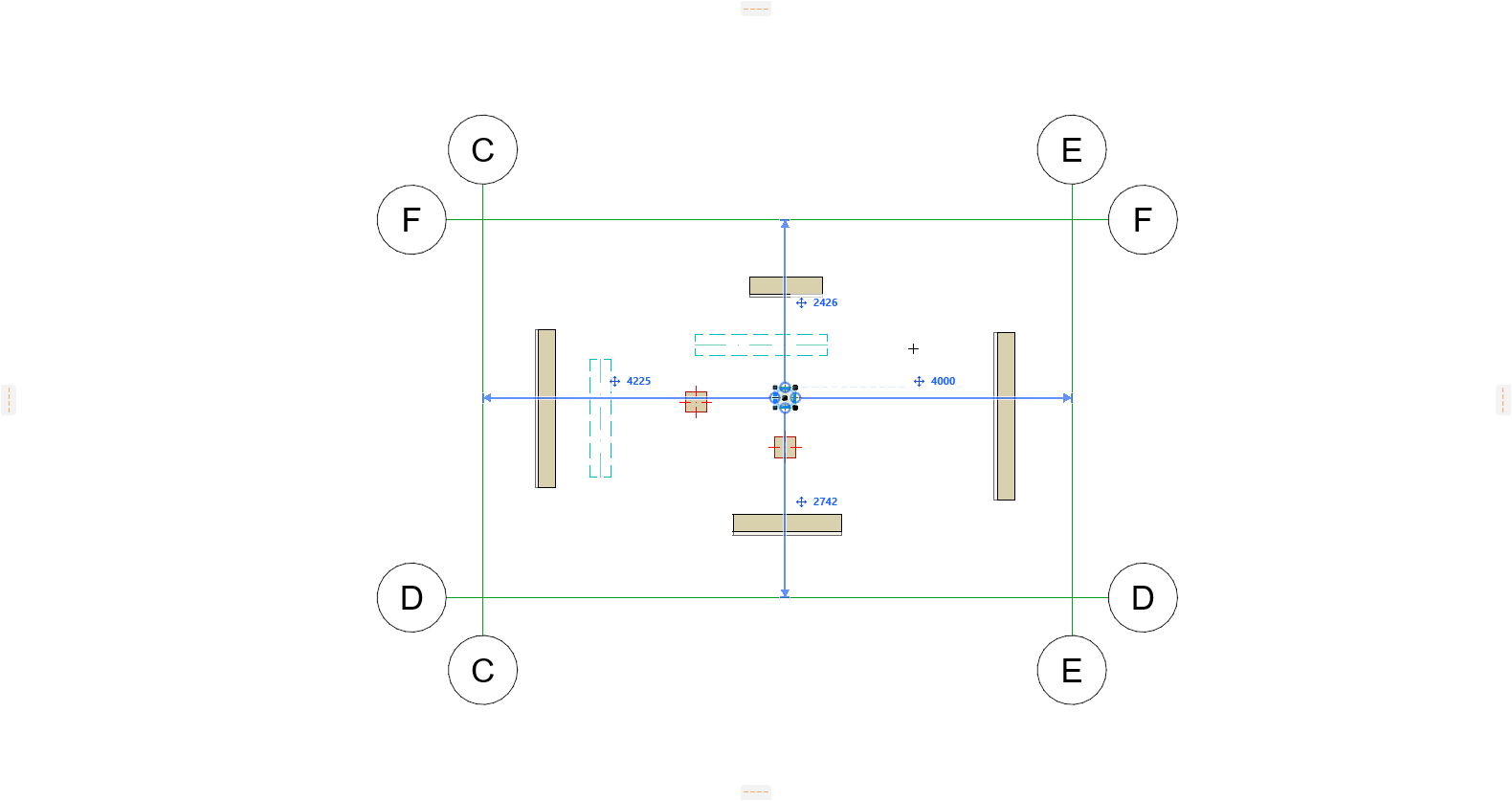

Distanční asistenti - priorita
Pokud lze jako související prvky použít více prvků (viditelných v aktuálním zobrazení), Distanční asistenti "vybírají" prvky v následujícím pořadí:
1.Čáry sítě
2.Zdi
3.Trámy
4.Sloupy
Použití Distančních asistentů k úpravě vybraného prvku
1.Na půdorysu vyberte jeden prvek z následujících typů (zakřivené prvky nejsou podporovány):
•Zeď
•Trám
•Sloup
•Okno/Dveře
•Prostup
2.Upravte umístění vybraného prvku prostřednictvím Informátoru za pomoci informací v distančních asistentech.
Viz Zadávání prvků pomocí Informátoru.
Poznámka k Distančním asistentům se stěnami a trámy
Při použití Distančních asistentů k podélnému pohybu se tyto prvky roztáhnou nebo zmenší (místo aby se přesunuly z jednoho místa na druhé). Spojované stěny a trámy se v důsledku toho nerozdělí.

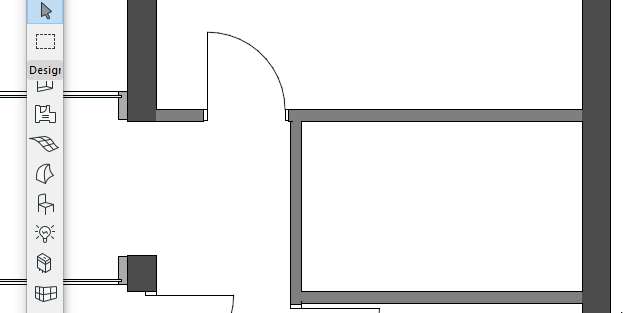

Použijte distanční asistenty při zadávání prvků
1.Aktivujte jeden z následujících nástrojů:
•Zeď
•Trám
•Sloup
•Okno/Dveře
•Prostup
2.Umístěte kurzoru pomocí Informátoru. Při zadávání se pomocí klávesnice přeneste do Informátoru a upravte hodnoty.
3.Distanční asistenti udávají kolmou vzdálenost od pozice kurzoru k okolním "souvisejícím" prvkům. (Zakřivené prvky nejsou podporovány.)
Poznámka: Zadaná pozice kurzoru je počátečním bodem referenční čáry/osy nového prvku.
Sklon konců a referenční osa sloupu

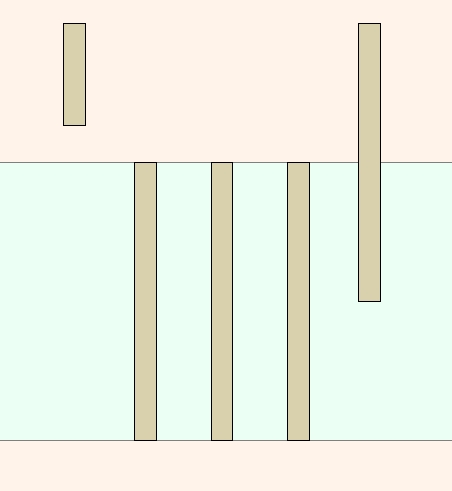

Přepojení distančního asistenta na jinou referenční hranu
U vybraného prvku v půdorysu můžete ručně přepojit konec Distančního asistentu s jinou hranou.
1.Najeďte kurzorem na hrot šipky na konci čáry distančního asistenta
2.Šipka se při najetí zvýrazní
3.Klikněte na ni a můžete ji upravit
4.Klikněte na jakoukoli platnou hranu (jakákoli hrana prvku, která je rovnoběžná s vybraným prvkem, nebo kolmá na vodící čárui)

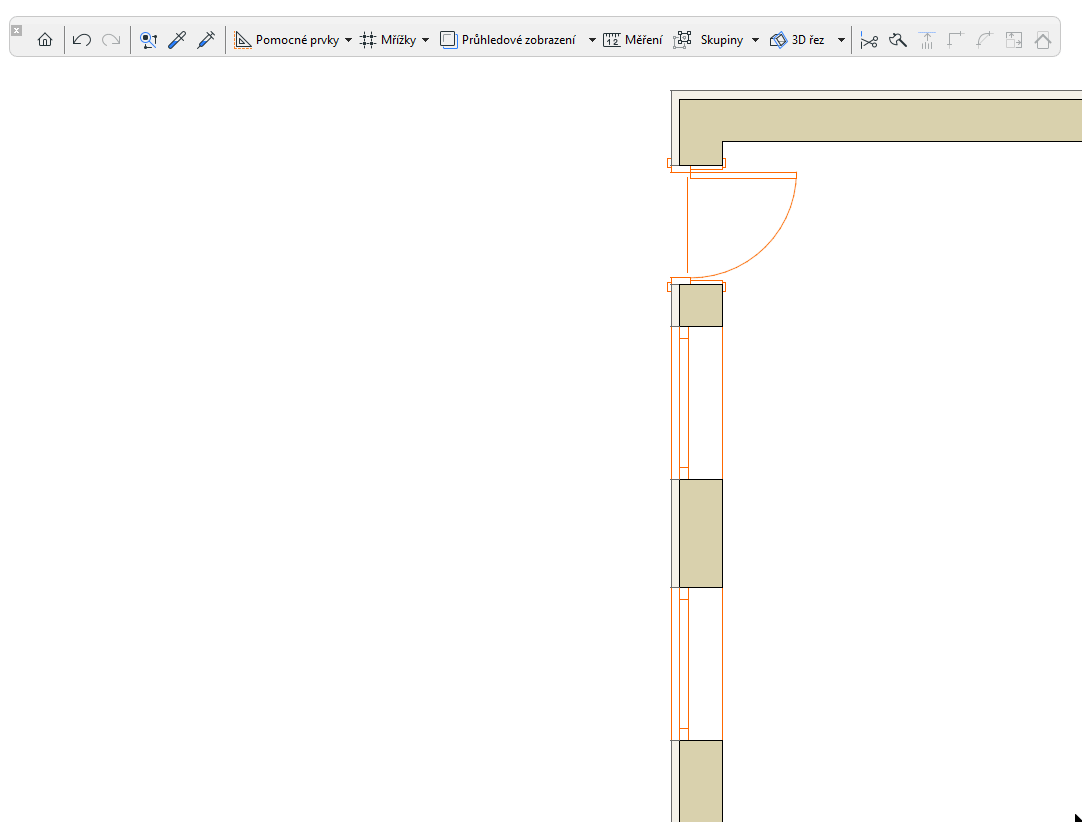

Zvolte, které referenční body dveří/oken chcete použít:
•Na koncové body nominální velikosti: Měří od koncových bodů nominální velikosti výběru ke bodu jmenovité velikosti referenčního prvku dveří/okna, je-li to relevantní
•Na střed: Měří od středového bodu výběru ke středu referenčního prvku Dveře/okno, pokud je k dispozici
