Použijte příkaz Úpravy > Změnit tvar > Zaoblit/zkosit k zaoblení nebo zkosení průsečíku dvou rovných čar/lomených čár, zdí, nebo rohu polygonálního prvku.
Tyto příkazy jsou k dispozici také na Standardní nástrojové liště.
Více informací o funkcích speciálního zaoblení a zkosení morfu najdete zde: Základní úpravy morfu: Zaoblení/zkosení morfu.
Pokud chcete otevřít okno nastavení Zaoblení/Zkosení, vyberte dvě čáry nebo polygonální prvek.
Potom postupujte následovně:
•Vyberte příkazy Úpravy > Změnit tvar > Zaoblit/zkosit nebo
•pokud je označeným prvkem polygon, zvolte ikonu Zaoblit/zkosit v malé paletce.
Zvolte zaoblení nebo zkosení:
•Zaoblení spojí koncové body dvou rovných segmentů s vytvořeným obloukem.
•Zkosení spojí koncové body dvou rovných segmentů s novým rovným segmentem, odříznutím rohu.
•Zadejte poloměr zaoblení/zkosení. (Zkosení vlastně poloměr nemá, ale nakreslí se jako tětiva oblouku o zadaném poloměru.)
Poznámka: Pokud je při zaoblení poloměr oblouku tak velký, že přesahuje přes sousední vrcholy, zmenší se automaticky tak, aby oblouk zaoblení obsahoval bližší sousední vrchol.
•Klikněte na OK.
Poznámka: Příkazy Zaoblit, Zkosit a Spojit v průsečíku nejsou použitelné pro seskupené prvky, pokud není zapnuta volba Uvolnit skupiny.
Viz Uvolnění skupin.
Použít na všechny rohy
Chcete-li provést zaoblení nebo zkosení všech rohů označeného polygonu zatrhněte políčko Použít na všechny rohy.
Poznámka: Zaškrtávací políčko je použitelné pouze, když je označený prvek polygon.
Pokud vyberete polygon a poté použijete příkaz Úpravy > Změnit tvar > Zaoblit/zkosit, je políčko implicitně zaškrtnuté a needitovatelné; Zaoblení/zkosení bude použito na všechny uzly.

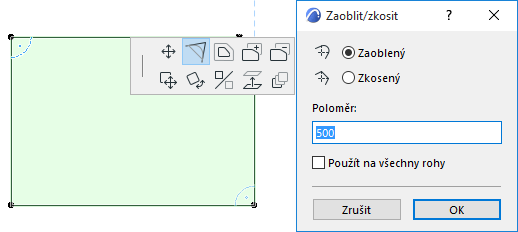

Pro použití zaoblení/zkosení pouze na jeden uzel polygonu, klikněte na tento uzel a použijte příkaz z malé paletky,který otevře dialog Zaoblit/zkosit.
