Nastavení vnitřních sloupků (nástroj Zábradlí)

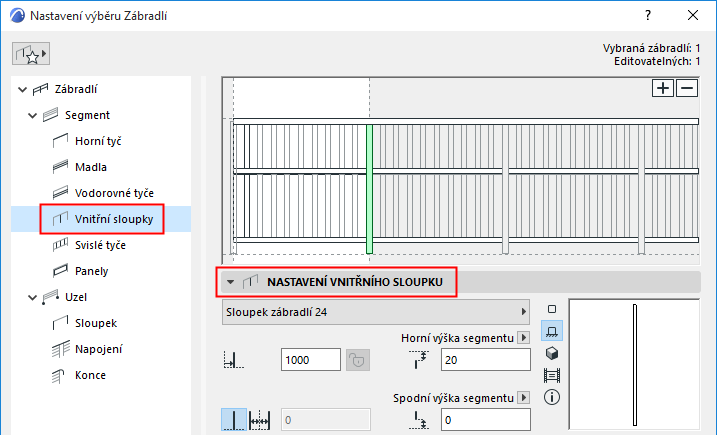

Pomocí těchto nastavení můžete v editoru vzoru přidat a nastavit libovolný počet vnitřních sloupků.

Vnitřní sloupky jsou vkládány mezi uzly segmentů (na rozdíl od sloupků, které jsou vkládány na uzly).

Vnitřní sloupky můžete použít také jako referenční úrovně pro umístění panelů nebo vodorovných tyčí.

Vnitřní sloupky můžete přidávat a ubírat pomocí tlačítek Plus/Minus v editoru vzoru.

Viz také Přidávání prvků v editoru vzoru.


Vyberte GDL prvek vnitřního sloupku, nebo z nabídky vyberte volbu Nic (pokud fyzicky vnitřní sloupky vytvořit nechcete).

GDL prvky nastavíte na panelu níže. Viz Nastavení prvků sloupku (sloupky/vnitřní sloupky/svislé tyče).

Vedle přednastaveného obsahu můžete uložit a použít také vlastní prvky sloupků.

Více detailů najdete v kapitole Vlastní prvky schodišť a zábradlí.

Vzdálenost od předchozího

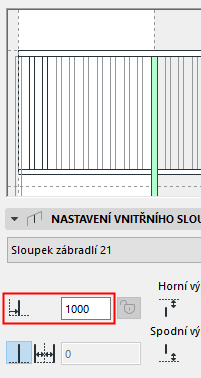

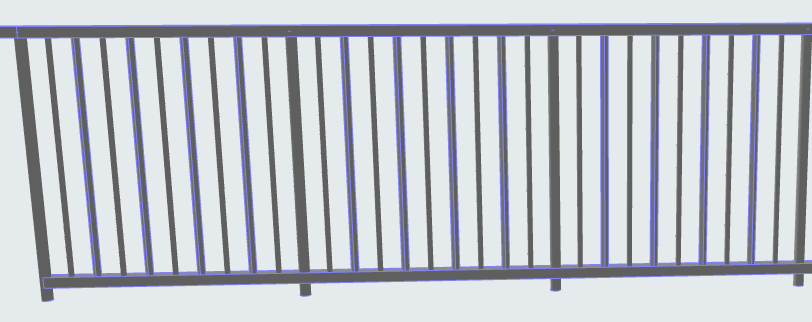

První vnitřní sloupek vzoru: Zadejte hodnotu vzdálenosti prvního vnitřního sloupku od levé hrany vzoru.

InnerPostOffset2.png    InnerPosts3D_1.png

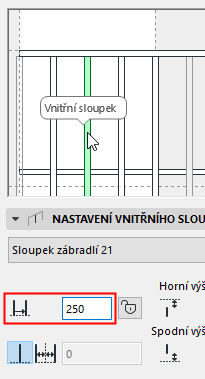

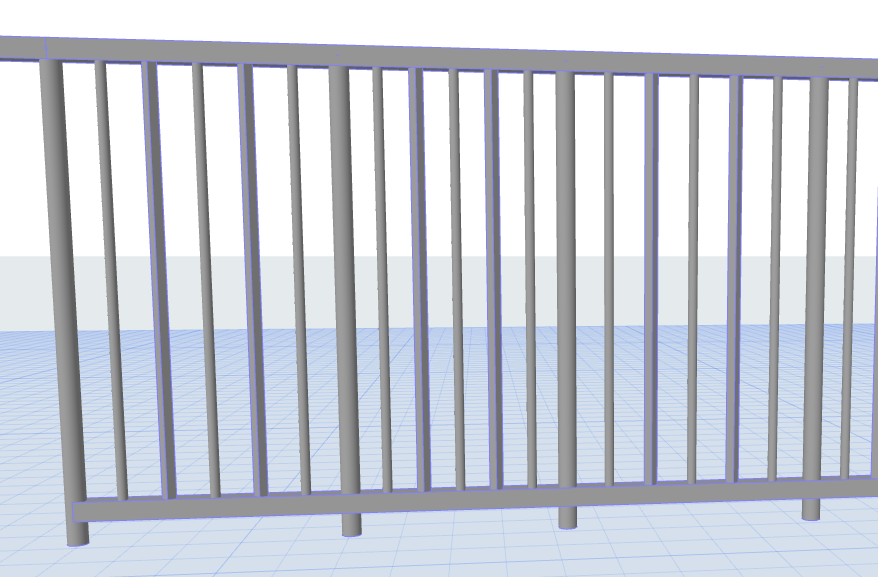

Každý další vnitřní sloupek: Odsazení je definované jako vzdálenost od předchozího vnitřního sloupku.

InnerPostOffset1.png   InnerPosts3D_2.png

Zámkem můžete vnitřní sloupek na dané pozici zafixovat. Tato volba má význam, pokud nastavení rozmístění vzoru umožňuje natažení vzoru. Zamknuté vnitřní sloupky se neposunou.

Viz Rozmístění a umístění vzoru.

Aspoň jeden vnitřní sloupek musí být volný (zůstane odemknutý). Tuto volbu použijte, pokud máte vzor s panely pevných rozměrů.

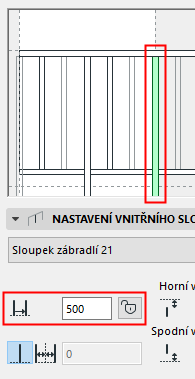

Vnitřní sloupek na pravé hraně bílé plochy editoru vzoru: Tato vzdálenost také reprezentuje délku vzoru:

InnerPostOffsetRightmost.png   PatternLength3D.png

Vnitřní sloupek na pravé straně editoru vzoru = délka vzoru

Viz také Délka vzoru.

Duplikování vnitřních sloupků

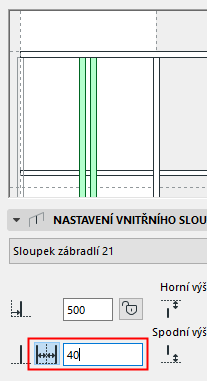

Pomocí této volby můžete vytvořit kopii vybraného vnitřního sloupku v zadané vzdálenosti:

InnerPostDuplicateAfter.png   InnerPostDuplicateAfter3D.png

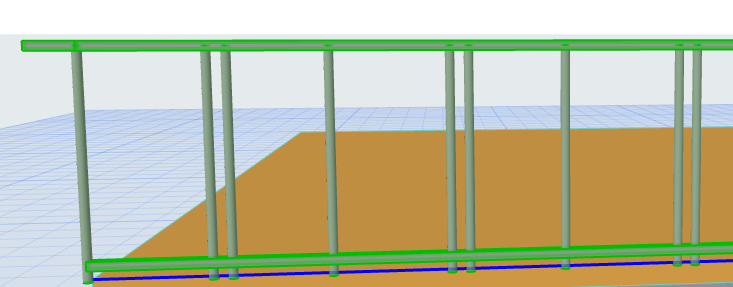

Zábradlí se skleněnými panely nesenými duplikovanými vnitřními sloupky

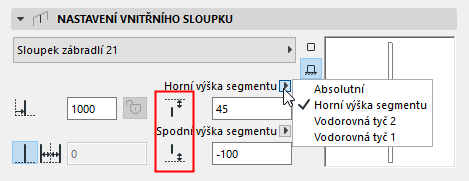

Horní/spodní odsazení vnitřních sloupků


Zadejte hodnotu horního a spodního odsazení vnitřních sloupků.

Z nabídky vyberte, odkud bude odsazení počítané:

•Horní výška segmentu: Hodnoty budou vztaženy k výšce segmentu.

Poznámka: Výšku segmentu nastavíte v nastavení segmentu. viz Výška segmentu a vodorovné odsazení.

•Absolutní: Zadejte absolutní výšku vnitřních sloupků. Horní odsazení od výšky segmentu je pak příslušně upraveno.

•Vodorovná tyč 1/2...: Pokud jste do vzoru umístili vodorovné tyče, můžete horní a spodní odsazení vztahovat k vybrané tyči.
