Objekty, včetně oken a dveří, lze natahovat pomocí jejich aktivních bodů.

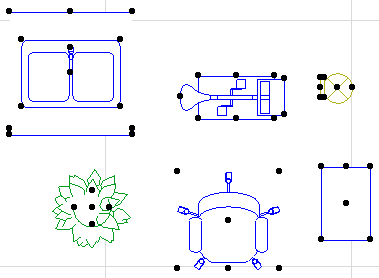

Označte objekt, zobrazí se jeho aktivní body.

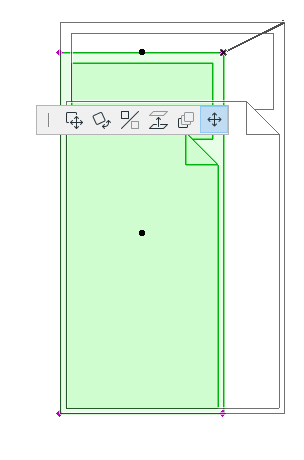

Můžete použít buď příkaz natáhnout v menu (Úpravy > Změna tvaru > Natáhnout) nebo volbu přesunout uzel v plovoucí paletce.
Všimněte si, že natahujete parametry A a B symbolu, nikoli jeho opsaného obdélníka. Pomocí parametrického 2D popisu můžete jednoduše vytvořit objekty, jejichž velikost symbolu neodpovídá parametrům A a B. Pokud takový symbol vytvoříte, nezapomeňte definovat aktivní body v rozích obdélníka o rozměrech A*B. Pak budete moci tento symbol natahovat.
Viz také Grafické úpravy pomocí editovatelných aktivních bodů.
Natažení dveří nebo oken k referenčnímu bodu
Když natahujete dveře a okna, můžete použít referenční body mimo jejich zeď. Koncový bod vektoru natažení bude promítán kolmo nebo ortogonálně (v závislosti na tom, co jste nastavili kreslicích pomůckách), zobrazuje tak novou hranu otvoru.
Viz Průmět kurzoru při usměrnění myši.

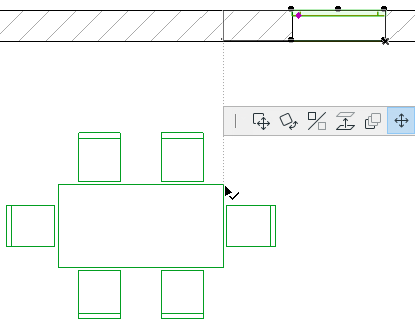

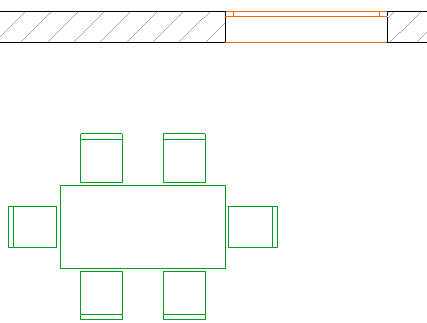

Tak můžete umístit dveře nebo okno s ohledem na jiný prvek v místnosti nebo na jinou místnost, jak je vidět na obrázku.
