Aktivní body jsou jednoduché body označené malými křížky. Jejich hlavní úlohou je napomáhat při umisťování prvků ve 2D pohledech. Aktivní body se nezobrazí v tištěných nebo plotrovaných výstupech a můžete je mazat, pokud je již nepotřebujete.
Více informací naleznete v tématu Nastavení nástroje Aktivní bod.
Poznámka: Pomoci vám mohou také vodící čáry, pomocí kterých můžete najít vzdálené průniky čar nebo hran a další uchopovací body.
Viz oddíly Pomocné prvky a Vodicí čáry.
Když provedete v dialogovém okně Nastavení aktivního bodu nastavení barvy pera a vrstvy, jste připraveni umístit aktivní body. Klikněte prostě na požadované místo. Existuje mnoho situací, kdy budete chtít začít konstruovat na určitém místě, kde ale není aktivní bod žádného prvku ani žádný speciální bod. Řešením je vygenerovat aktivní body, které vám umožní se k nim chytat.
Umístění aktivního bodu do průniku dvou prvků
1.Označte již existující aktivní bod

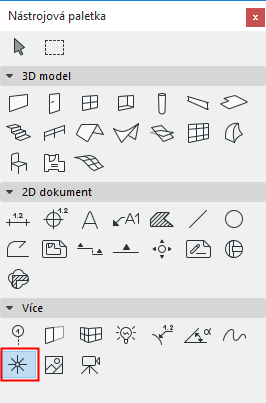

2.Aktivujte nástroj aktivní bod
3.Se stisknutou klávesou Ctrl (Cmd) klikněte levým tlačítkem na hranu druhého prvku.
4.Do průniku označené hrany a hrany druhého prvku se vloží aktivní bod.
Kolmý průmět aktivního bodu na hrany označeného prvku
1.Označte již existující aktivní bod
2.Aktivujte nástroj aktivní bod
3.Se stisknutou klávesou Ctrl (Cmd) klikněte kamkoli na prvek nebo do prázdného místa.
4.Poté budou vytvořeny aktivní body na hranách označeného prvku v kolmé projekci vůči vašemu zadání.
Umístění aktivního bodu ve vzdáleném průsečíku tečny
1.Označte již existující aktivní bod
2.Aktivujte aktivní bod a poté se stisknutou klávesou Ctrl (Cmd) klikněte na uzel jiného prvku.
3.Tím budou vytvořeny aktivní body v tečných bodech označených kružnic a oblouků popř. v jejich imaginárních prodloužení.
Umístění aktivního bodu rovnoběžně s existujícím prvkem
1.Označte již existující aktivní bod
2.Aktivujte nástroj aktivní bod
3.Se stisknutou klávesou Ctrl (Cmd) klikněte na hranu zdi nebo jiného prvku.
4.Bude vygenerován druhý aktivní bod, který bude s prvním aktivním bodem ležet na stejné přímce, rovnoběžné s vámi definovanou hranou sousedního prvku.
