1.Aktivujte nástroj kóta.
2.Přesuňte kurzor na prvek, který chcete okótovat. Zvýraznění vám ukáže, který prvek bude okótován.

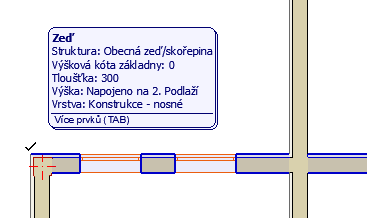

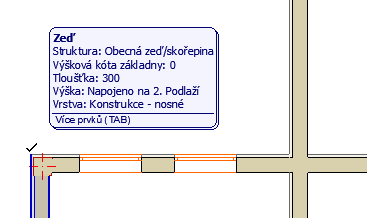

Pokud kurzor posunete nad více prvků, informační okno vám nabídne stisknutí klávesy Tab, kterou můžete přepínat mezi jednotlivými prvky.

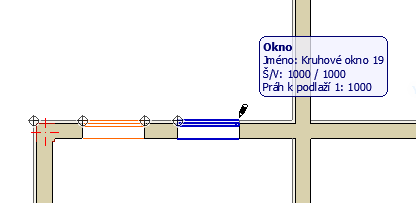

3.Klikejte na prvky, které chcete okótovat. Budou vloženy dočasné referenční počáteční a koncové body segmentů kóty. Při vkládání referenčních bodů budou zvýrazněny prvky, na které body patří.
4.Kterýkoli referenční bod můžete zrušit, když na něj kliknete znovu.
5.Po umístění posledního referenčního prvku poklepejte myší.

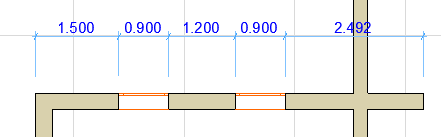

6.Kurzorem ve tvaru kladiva klikněte na místo, kde chcete zobrazit kótovací řetězec.
