Dostupné s Archicad Collaborate

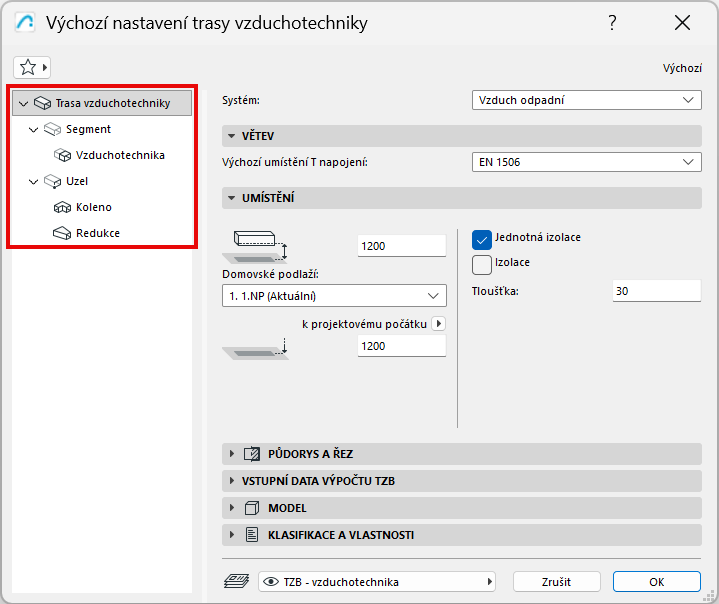

Každá TZB trasa - vzduchotechnika, kabelový žlab nebo trubky - má hierarchickou strukturu složenou z hlavního prvku trasy a jeho sub-elementů: segmentů a uzlů.
Tuto hierarchii respektuje každá úroveň nastavení trasy. Pomocí stránek nastavení můžete nastavit výchozí volby prvku trasy a jeho sub-elementů.
Nastavení trasy – větev, umístění, izolace
Vstupní data výpočtu TZB (vzduchotechnická trasa)
Zobrazení prvku trasy: Půdorys a řez, zobrazení modelu
Nastavení segmentu trasy vzduchotechniky
Kritéria návrhu kolen a redukcí
Vlastní nastavení prvků TZB (potrubí, kabelový nosič, trubka, koleno, přechod)
Každý dílčí prvek můžete upravit. Pokud nastavení upravíte, tzn. že již není shodné s výchozím nastavením, okno vás upozorní, že jste použili vlastní nastavení.
