Zobrazení prvku trasy: Půdorys a řez, zobrazení modelu

Dostupné s Archicad Collaborate

Nastavení zobrazení půdorysu pro trasu TZB.

Zobrazit na podlažích

•Zvolte, ve kterých podlažích se má trasa TZB zobrazit. Výchozí možnost pro všechny TZB prvky je "Na všech souvisejících podlažích".

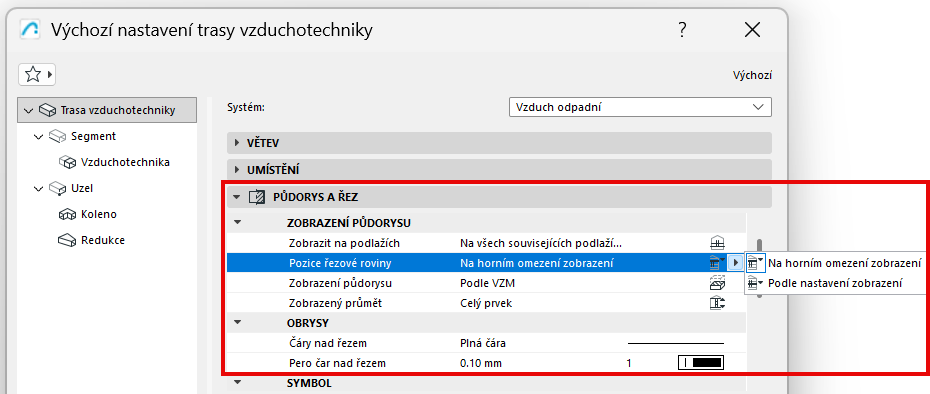

Pozice řezové roviny

Zvolte způsob zobrazení trasy TZB na základě nastavení roviny řezu půdorysu.

Poznámka: Tato kontrola se týká pouze podporovaných TZB prvků - například prvků z knihovny MEP Library.libpack. Ostatní TZB prvky mají jednotný vzhled bez ohledu na to, která podlaží protínají.

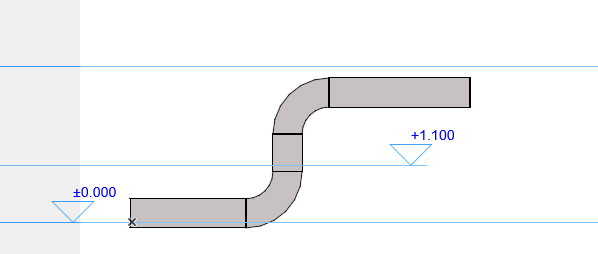

Například tato zobrazená trasa může mít různá zobrazení půdorysu:

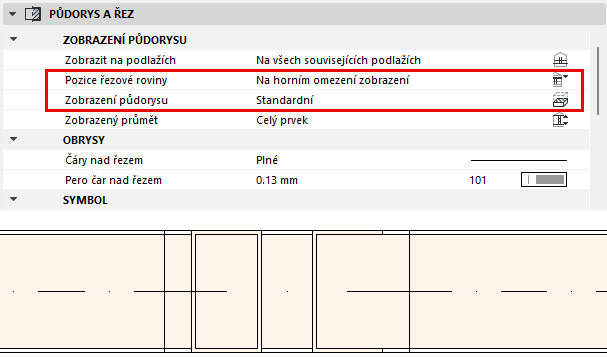

•Na horním omezení zobrazení Řezejte trasu TZB na horní hranici zobrazení (nastavené v rovině řezu půdorysu)

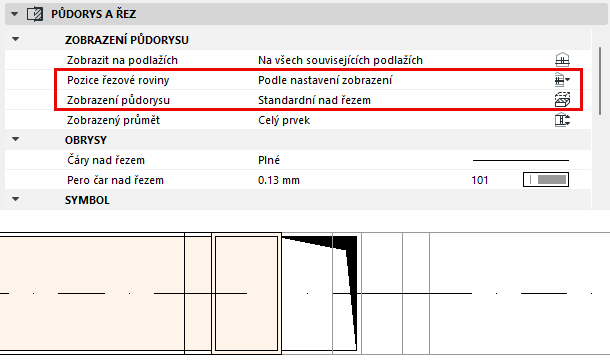

•Podle nastavení zobrazení: Řezejte trasu TZB ve výšce roviny řezu půdorysu

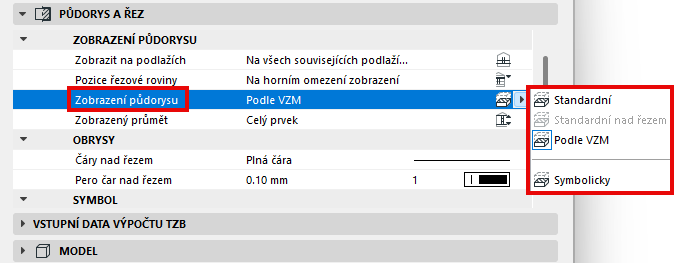

Zobrazení půdorysu

•Podle VZM: bude použito nastavení dle Voleb zobrazení modelu, na panelu „Volby TZB“. (Viz Volby TZB.)

•Standardní: z roviny řezu půdorysu na rovinu "Zobrazit dolů" + symbol řezu

•Standardní nad řezem: z roviny řezu půdorysu na rovinu "Zobrazit dolů" + symbol řezu a z roviny "Zobrazit nahoru" na rovinu řezu půdorysu (k dispozici, pokud je poloha roviny řezu nastavena na "Podle nastavení zobrazení")

•Obecné: z "Zobrazit dolů" na "Zobrazit nahoru", pomocí obrysů s promítanými čarami, osy

•Možnosti zobrazení: vizZobrazený průmět

Symbolicky: Výplně, čáry a povrch

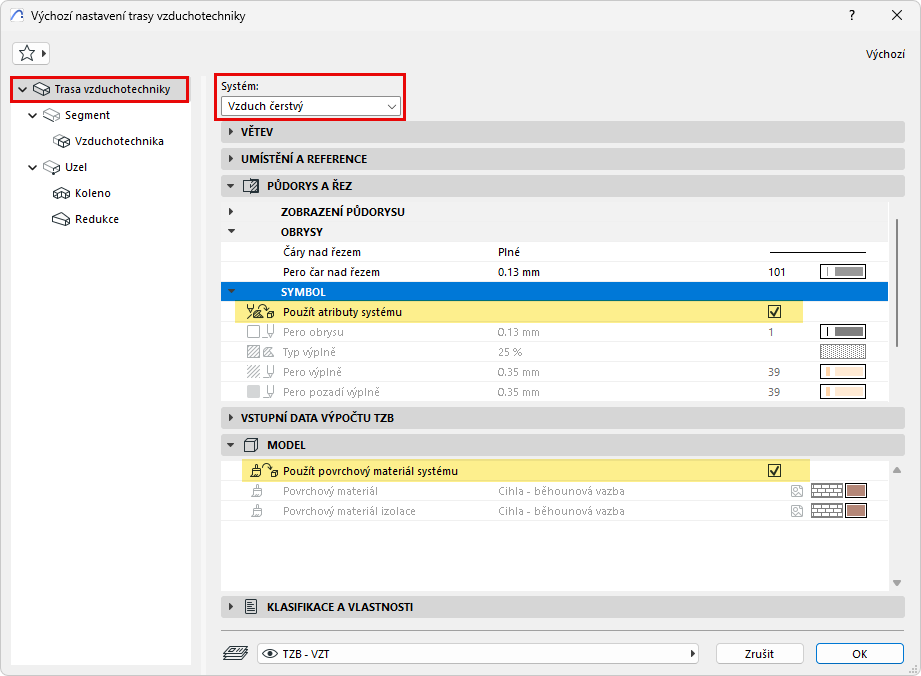

Ve výchozím nastavení používá trasa atributy systému zvoleného v horní části okna. Ve výchozím nastavení je zaškrtnuto políčko "Použít atributy systému" (pro půdorys, řez i model). Atributy systému jsou definovány zde: TZB Systémy.

•Přepsání atributů TZB systému pro tuto trasu: Vypnutím volby "Použít atributy/povrchové materiály systému" aktivujete ovládací prvky pro lokální přepsání nastavení systému.
