Dostupné s Archicad Collaborate
TZB systém je uložená sada výplní, čar a povrchových materiálů, které jsou použity pro zobrazení TZB tras a TZB knihovních prvků.
TZB systémy jsou jeden z atributů projektu Archicad.
•TZB trasa: Každé trase je v horní části okna nastavení trasy přiřazen TZB systém. Viz Nastavení trasy – větev, umístění, izolace.
–Pokud je potřeba, můžete pro libovolnou trasu přepsat atributy systému: viz Zobrazení prvku trasy: Půdorys a řez, zobrazení modelu.
•Koncový prvek, doplněk a zařízení: Přiřaďte TZB systém v nastavení prvku: vizTZB kompatibilní objekty
Poznámka: Když začnete trasu ze samostatného TZB objektu, trasa automaticky „zdědí“ TZB systém objektu místo toho, aby použila systém nastavený pro trasu.

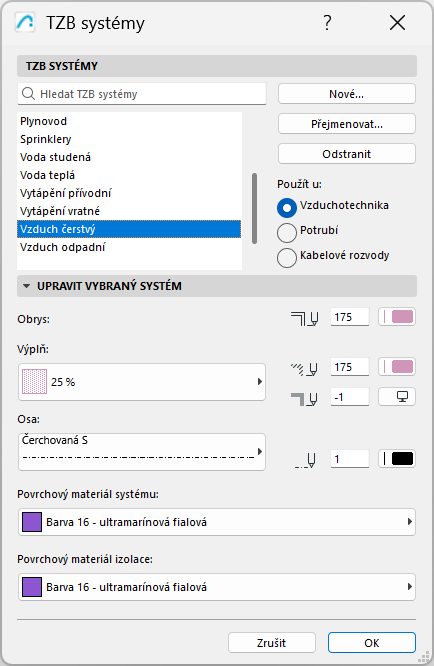

Definice nebo úprava TZB systému
Otevřete okno přes
•3D model > TZB systémy
•Volby > Atributy prvků > TZB systémy
•Zkratku TZB systémů na nástrojové paletce Nástroje pro návrh TZB
•Zkratku TZB systémů v Prohlížeči systémů
Použijte nebo upravte předdefinované TZB systémy nebo si vytvořte nové.

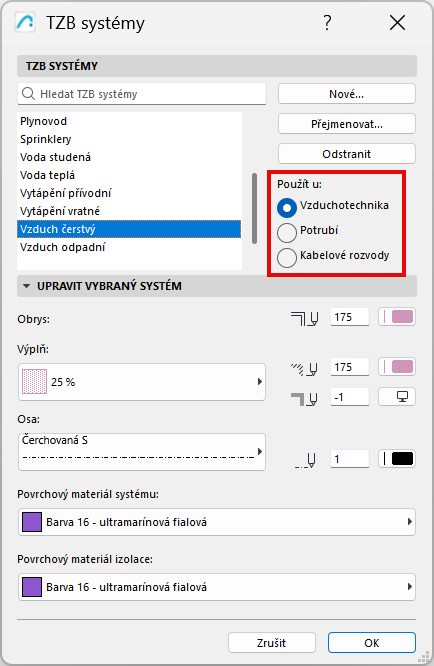

Použít u (typ trasy)
Každý TZB systém může být použit pouze pro jeden typ trasy: Vzduchotechnika, potrubí nebo kabelové žlaby.
Pro každý TZB systém vyberte jednu z těchto kategorií.
Pomocí jednotlivých nastavení můžete nastavit výplně, čáry a povrchové materiály pro aktuální TZB systém.
