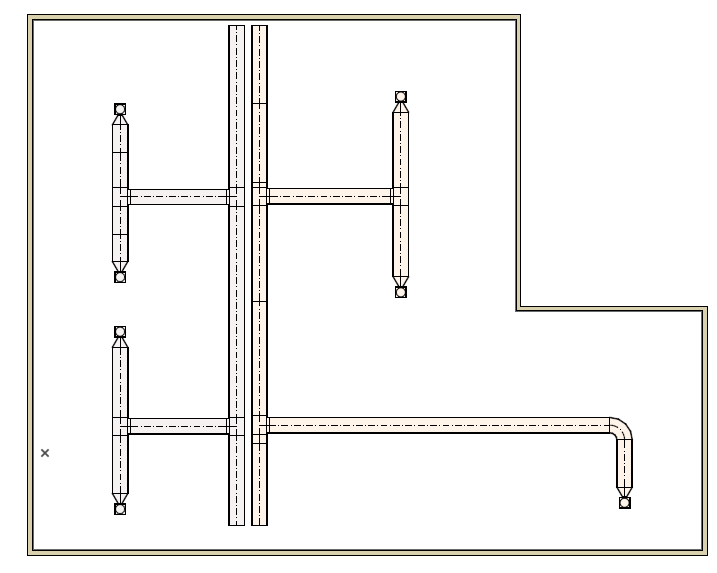

1.Vytvoření ventilačního systému pomocí prvků vzduchotechniky
2.Trasy vzduchotechniky a koncové prvků (v okně nastavení nebo Infopaletce)
•Zadejte hodnoty objemového průtoku
•Koncové prvky: Zvolte Odvod vzduchu nebo Přívod vzduchu.
3.Přidejte ventilační systémy do Prohlížeče systémů (viz Přidání TZB systému do Prohlížeče systémů).

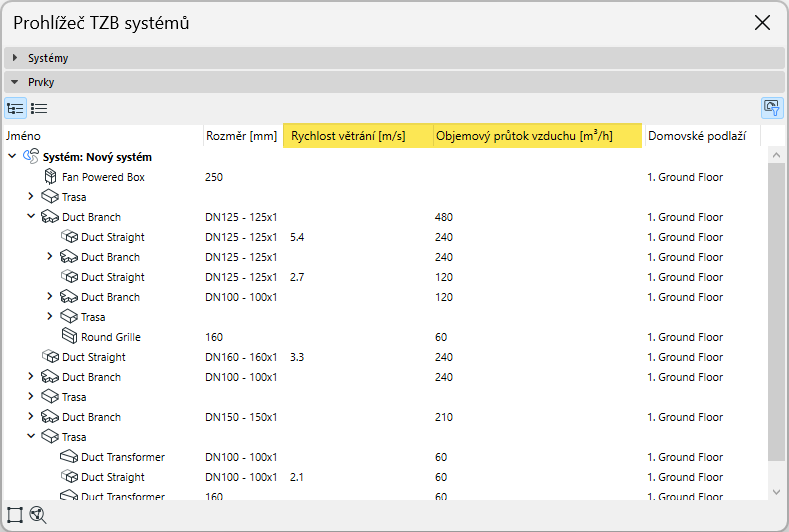

4.Zkontrolujte výpočty systému v prohlížeči: Výběrem systému v horní části Prohlížeče zobrazíte rozměry a výpočty jeho prvků níže:
•Objemové toky se sčítají až do počátečního bodu systému
•Rychlost se vypočítá pro trasy a úseky
Tato data vycházejí z rozměrů prvků a hodnot objemového průtoku, které jste zadali pro koncové prvky systému a otevřené konce vzduchotechnické trasy.

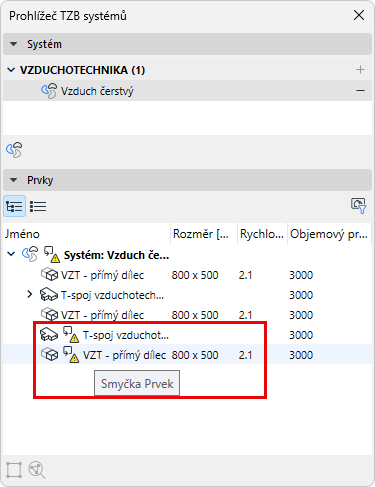

Poznámka: Pokud se v systému vyskytují smyčky, nelze vypočítat objemový průtok a rychlost. Takové smyčky jsou označeny v Prohlížeči systémů.
5.Optimalizace rozměrů vzduchotechniky: Na základě údajů zobrazených v Prohlížeči systémů upravte rozměry podle potřeby pomocí nástroje Optimalizace potrubí.
