1.Vytvoření hydronického systému pomocí prvků potrubí

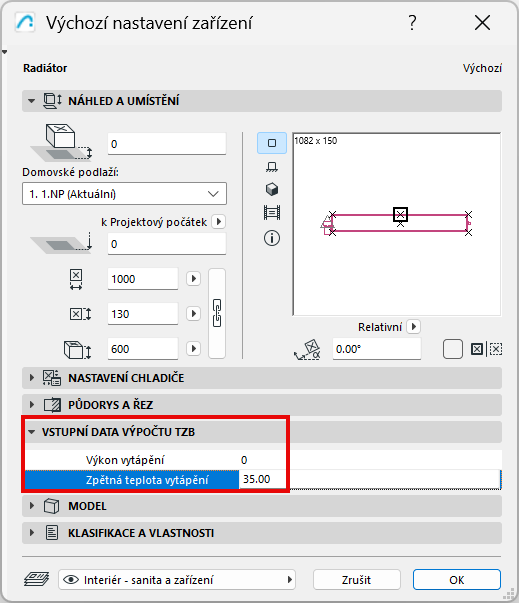

2.Zadejte topný výkon a hodnoty vratky pro jednotlivá hydronická zařízení v jejich oknech nastavení nebo v Infopaletce.

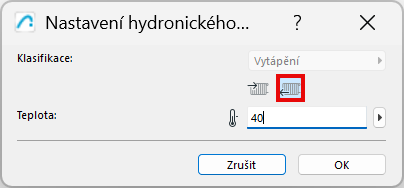

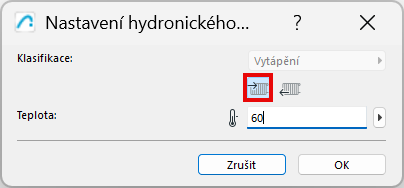

3.V nastavení hydronického systému: Definujte požadovanou teplotu (např. pro přívod a vratka).
–Otevřete nastavení hydronického systému z nástrojové paletky TZB, nebo z kontextové nabídky libovolného hydronického segmentu.
4.Přidejte hydronický systém do Prohlížeče systémů (viz Přidání TZB systému do Prohlížeče systémů).

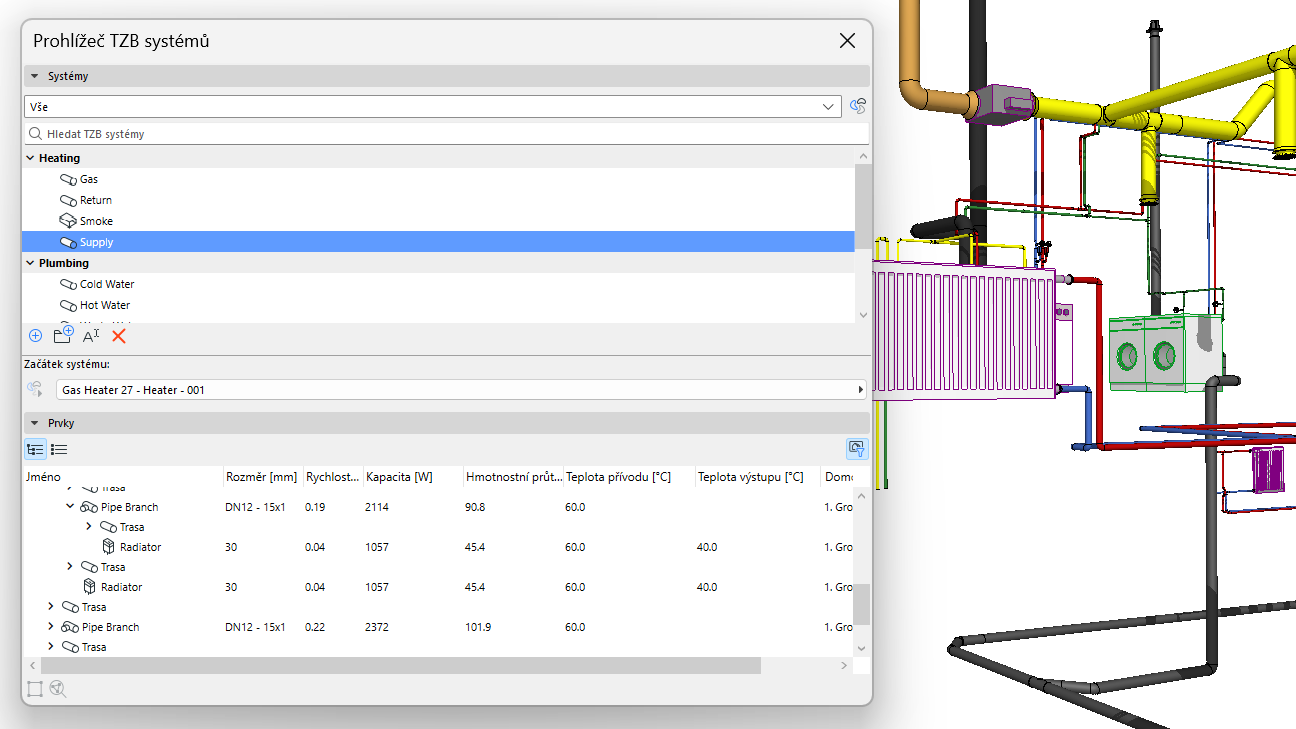

Prohlížeč systémů zobrazuje relevantní data pro každý prvek: Kapacity, přívodní a vratné teploty, hmotnostní průtok, rychlost.
•Kapacity jsou sčítány až do počátečního bodu systému.
•Hmotnostní průtok, rychlost a vratná teplota jsou vypočítávány pro trasy a segmenty.
•Tato data vycházejí z rozměrů prvků a údajů o kapacitě zadaných pro hydronická zařízení.
5.Optimalizace rozměrů potrubí: Na základě dat zobrazených v Prohlížeči systémů použijte nástroj Optimalizace hydroniky k úpravě rozměrů.
Viz Optimalizace průtoku.
