Zpráva o energetické náročnosti - XLS zpráva

Pokud chcete uložit podrobné údaje měsíční energetické bilance ve formátu souboru Microsoft Excel, klikněte na tlačítko s trojúhelníkem v pravém dolním rohu.

Záložka klíčových hodnot projektu

Sekce s klíčovými hodnotami projektu XLS zprávy energetické náročnosti vypisuje informace o projektu. Obsahuje převážně stejné informace jako PDF zpráva, jsou v ní ale navíc například informace o podnebí nebo výstražné zprávy (chyby a varování).

Pod datem hodnocení jsou informace o projektu zadané uživatelem v okně Nastavení umístění - název a umístění (se souřadnicemi).

Klíčové hodnoty tvaru a vlastností obálky budovy, jako je hrubá podlahová plocha, větraný objem nebo vnější tepelná kapacita, jsou čerpány přímo z automatické analýzy geometrie modelu.

Vypočtené součinitele prostupu tepla (viz Výpočet hodnoty U (R)) jsou uvedeny pro celou budovu, každou skupinu konstrukcí (viz Záložka konstrukcí) a výplně otvorů v obálce budovy (vizZáložka otvorů).

Návrhová zatížení vytápění a chlazení, jsou výsledky simulace, které ukazují hrubé rozsahy systému.

Poznámka: Energetické hodnocení v Archicadu nedokáže přímo poskytnout informace o dimenzování systémů a zařízení. Hodnoty návrhových zatížení v klíčových hodnotách projektu jsou zobrazeny jen pro vaši informaci. Dimenzování systémů je možné pouze se speciálními funkcemi programu EcoDesigner STAR, který je k dispozici pro zákazníky se servisní smlouvou SSA/službou Forward.

Výstražné zprávy zobrazují chyby a varování, které se objevily v před a v průběhu simulace.

Záložka zprávy o energiích projektu

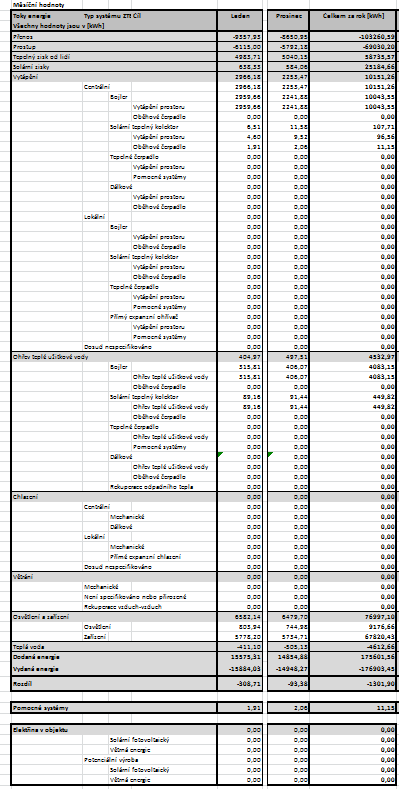

Podrobnost informací zobrazených na záložce detailních výsledků projektu v XLS zprávě energetické náročnosti je větší, než u informací zobrazených v grafu měsíční energetické bilance PDF zprávy:

•Vytápění a chlazení je rozloženo na další informace v závislosti na systému a konkrétních cílech (vytápění prostoru, ohřev teplé vody). Energie potřebné pro provoz systémů jsou zobrazeny samostatně.

•Spotřeby energie na osvětlení a zařízení, jsou uvedeny zvlášť ve srovnání s kombinovanou spotřebou.

Poznámka: Definovat takzvané lokální systémy pro vytápění a chlazení je možné pouze v EcoDesigneru STAR, který je k dispozici pro zákazníky se servisní smlouvou SSA/službou Forward. Data lokálních systémů budou ve zprávě vytvořené energetickým hodnocením v Archicadu zobrazeny jako nulové hodnoty. To samé platí pro spotřebu elektřiny

Záložka detailních vstupních informací

Na této záložce jsou vypsány informace o tvaru budovy tak, jak jsou zobrazeny v seznamech konstrukcí a otvorů. Tyto hodnoty můžete použít při zadávání hodnot do jiných výpočtových programů.
