Soubor > Spolupráce > IFC > IFC převodníky
Vyberte převodník pro export a otevřete předvolbu pro mapování typů.
V okně této předvolby můžete tlačítkem Mapovat IFC typy pro export otevřít nastavení definic mapování.
Při exportu modelu do formátu IFC bude každému prvku přiřazen IFC typ.
V tomto okně můžete exportovaným prvkům přiřadit IFC typy.
Existují dvě možnosti nastavení mapování typů při exportu IFC.
•Podle typu prvku
•Podle klasifikace
Obě jsou popsány níže.
Každému typu prvku bude automaticky přiřazen výchozí, základní IFC typ, odpovídající danému nástroji nebo (u GDL objektů) jeho podtypu.
Pokud použijete tuto metodu, není třeba žádné další ruční mapování. Zbytek voleb okna bude neaktivní.
Více informací naleznete v oddílu Základní mapování IFC typů.
Každá klasifikace Archicadu bude mapována na IFC typ, produktový typ a/nebo předdefinovaný typ. Tato metoda umožňuje flexibilní a podrobné mapování klasifikací IFC typů, aby byly splněny konkrétní IFC standardy.
Použití této metody:

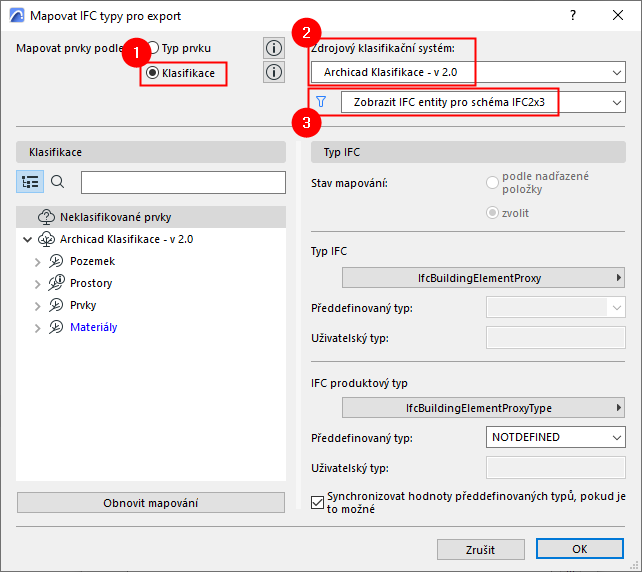

1.Vyberte mapování podle klasifikace
2.Vyberte klasifikační systém (z dostupných v aktuálním projektu). V levé části dialogového okna jsou vypsány klasifikace ve vybraném systému.
3.Nastavte filtr pro zobrazení definic typu IFC podle konkrétních schémat. To je relevantní pro opravy chybných definic mapování (viz Oprava chybových hlášek při mapování typů). Při výchozím nastavení filtr odpovídá IFC schématu aktuální předvolby.
Nyní můžete mapovat klasifikace z levého sloupce na IFC typy vpravo. Možnosti "podle nadřazené položky" a "zvolit" jsou detailněji popsány níže.
Mapování klasifikací podle nadřazené položky
Pro vybranou klasifikaci (např. pilastr): "Podle nadřazené položky" použije stejný IFC typ, jakého je nadřazená klasifikace (např. pilastr získá stejný typ jako sloup: “IfcColumn”).
Klasifikace používající mapování "Podle nadřazené položky" jsou zobrazeny modře: IFC typ už nemusíte nastavovat, automaticky bude použitý IFC typ nadřazené klasifikace.
Vlastní mapování klasifikací
Tato volba mapuje klasifikace na IFC typ a IFC produktový typ , které vyberete. Je tak možné přiřadit exportovaným prvkům specifičtější IFC typy.

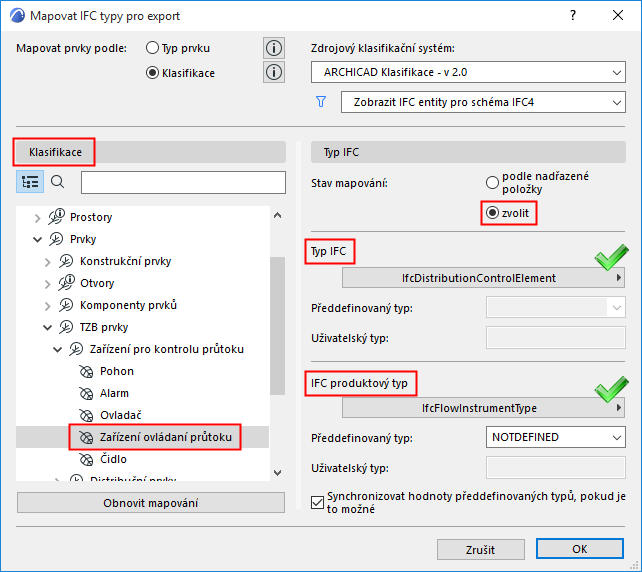

Například zde je prvek klasifikovaný jako teploměr mapován na IFC typ a IFC produktový typ: jednoduchým kliknutím na nabídku otevřete seznam platných definic.
Mapování na IFC typ a IFC produktový typ
Pokud má vybraný IFC typ nebo IFC produktový typ předdefinovaný typ, můžete jej vybrat také.
V tomto případě je pro produktový typ prvku předdefinovaný typ PRESSUREGAUGE:
Vyberte předdefinovaný typ
Uživatelský typ
Pokud seznam předdefinovaných typů neobsahuje takový, který byste potřebovali, vyberte možnost USERDEFINED a do textového pole níže vepište potřebnou hodnotu.
Synchronizace hodnot předdefinovaných typů

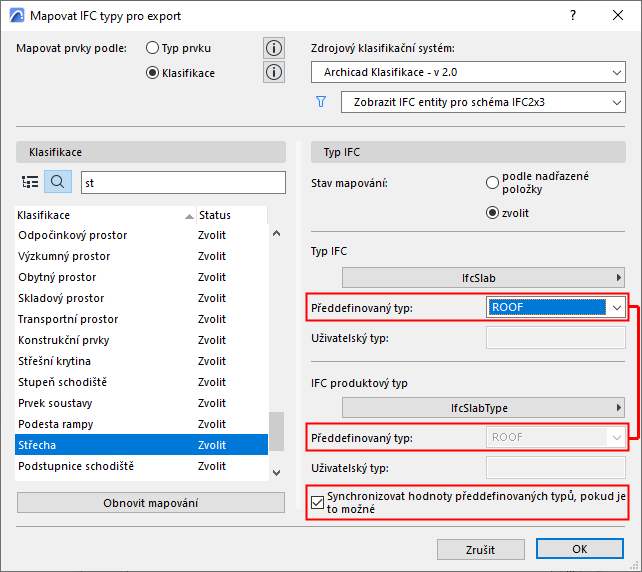

Ve většině případů by měly být hodnoty IFC typů a IFC produktových typů identické. Pro zjednodušení je k dispozici možnost synchronizovat hodnoty, ve výchozím nastavení aktivovaná.
Neplatné předdefinované typy

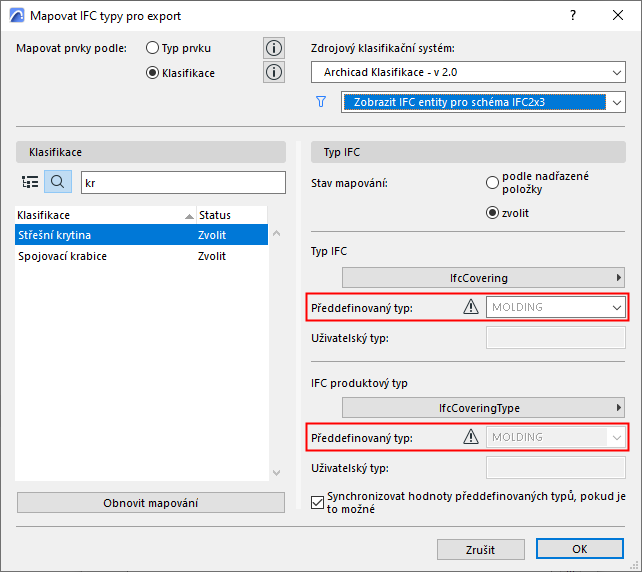

V případě, že klasifikace je mapována na předdefinovaný typ, který není ve vybraném schématu dostupný (např. hodnota MOLDING je dostupná pro schéma IFC4, ale ne pro IFC2x3), je hodnota zašedlá a nebude exportována. (Předvolba převodníku bude ale stále platná.)
Obnovit mapování
Tímto tlačítkem můžete zrušit definice mapování, které jste nastavili od otevření okna.
Poznámka: Předvolba Mapování typů náhledového převodníku má další funkci: určuje výchozí klasifikace IFC typů prvků v aktuálním projektu.
Viz také Náhledový převodník.
