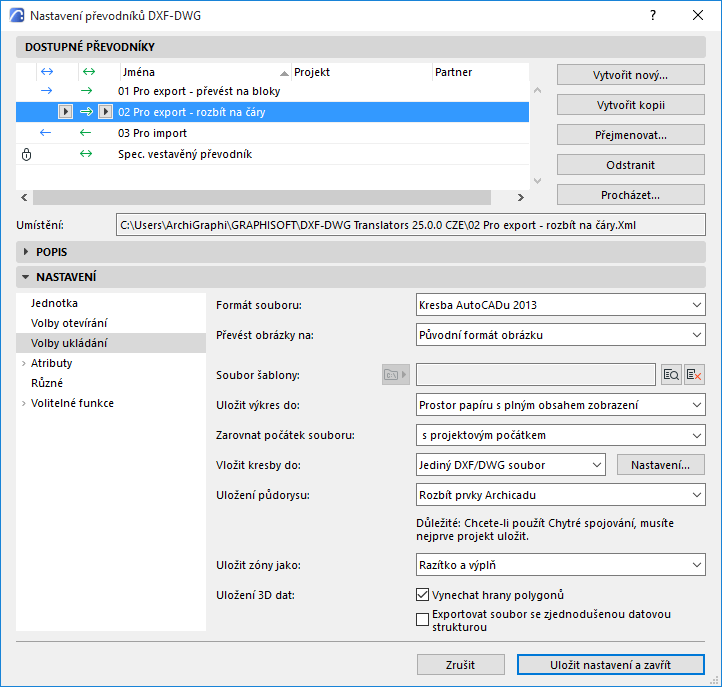

Volby ukládání (Nastavení převodníku DXF/DWG)

Jedná se o možnosti okna nastavení převodu DXF/DWG.

Viz Nastavení překladače DXF/DWG.

Více podrobností naleznete v tématu Volitelné funkce (Nastavení převodníku DXF/DWG).


Formát souboru

Definuje verzi AutoCADu, do které ukládáte soubory.

Převést obrázky na

Vyberte formát obrázků ukládaných do AutoCADu.

Soubor šablony

Některá nastavení v AutoCADu nelze srovnat s ničím v Archicadu, a naopak. Například vrstvy (v Archicadu) neobsahují barvu a typ čáry; v AutoCADu ano.

Tato nastavení vycházejících ze souboru šablony DXF/DWG, kterou můžete vybrat zde: vyhledejte a vyberte soubor šablony.

Pokud se vybraný soubor šablony stane nedostupným, bude uveden kurzívou a v seznamu převodníků bude zobrazena ikona varování. Vyhledejte soubor a ujistěte se, že je dostupný.

Poznámka: Pokud chcete atributy Archicadu (např. vrstvy, typy čar, výplně, pera) mapovat ručně, použijte šablonu. V opačném případě můžete atributy nastavit pomocí nastavení převodníku. Viz Atributy (Nastavení převodníku DXF/DWG).

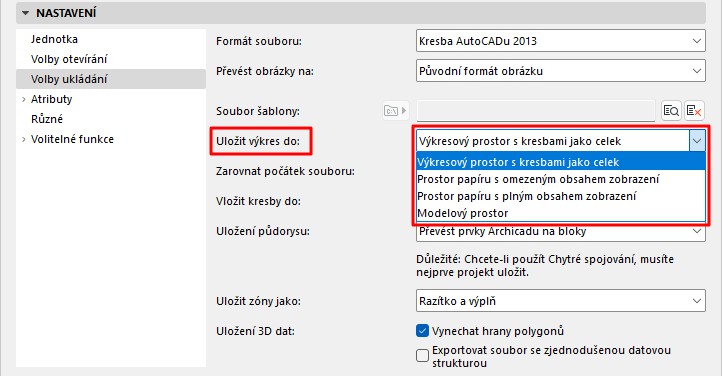

Uložit výkres do

Určuje způsob uložení výkresů do souboru DXF/DWG.


Výkresový prostor s kresbami jako celek

Pomocí této volby získáte dokonalou reprodukci vzhledu výkresů Archicadu.

Výkres je vložen do jednoho výkresového prostoru a každá kresba je převedena na blok AutoCADu.

Kresby jsou ořezané: ve výkresovém prostoru je viditelná pouze viditelná část výkresů Archicadu.

Vnořené bloky jsou vypsané v jednoduchém seznamu.

Modelový prostor výsledného souboru AutoCADu je prázdný.

Modelový prostor

Tuto možnost použijte, pokud používáte automatické nástroje pro ověřování DWG, které pracují pouze s modelovým prostorem.

Kresby na výkresech Archicadu jsou převedené na bloky AutoCADu v modelovém prostoru.

Kresby jsou ořezané: v modelovém prostoru je viditelná pouze viditelná část výkresů Archicadu.

Ve výchozím výkresovém prostoru je vytvořen prvek viewport.

Poznámka ke „spojení do jednoho DXF souboru“:

 Pokud ukládáte DWG soubory pomocí publikací, máte možnost "Sloučit do jednoho souboru DWG". Tato možnost nefunguje, pokud ukládáte do modelového prostoru. Viz Formát DWF: Spojit do jednoho DXF.

Výkresový prostor s plným obsahem zobrazení:

Obsah kresby bude uložen do modelového prostoru

V prostoru prostoru papíru budou vytvořeny kresby, které odkazují na obsah těchto kreseb

I když byl výkres v Archicadu oříznutý, exportováno bude celé zdrojové zobrazení

Chcete-li ovlivnit způsob ukládání těchto kreseb, použijte toto nastavení: Vložit kresby do:

Poznámka: Pokud exportovaný výkres obsahuje kresbu založený na zobrazení půdorysu: před uložením do DWG zkontrolujte, zda je kresba aktualizovaná. Díky tomu lze všechny knihovní prvky, zóny a dveře/okna v půdorysu převést na inteligentní bloky AutoCADu.

Prostor papíru s omezeným obsahem zobrazení

Pomocí této možnosti můžete zmenšit velikost DWG a podle potřeby skrýt obsah (např. z důvodu ochrany osobních údajů)

Exportované budou pouze viditelné části kreseb

Pokud je na výkrese viditelná jakákoli část prvku, je exportován celý prvek

Jinak tato volba funguje jako "Prostor papíru s plným obsahem zobrazení"

Zarovnat počátek souboru

Vyberte buď projektový počátek nebo Geodetický bod.

Díky geodetickému bodu bude obsah do modelového prostoru v AutoCADu vložen podle skutečných souřadnic nastavených v Archicadu.

Vložit kresby do:

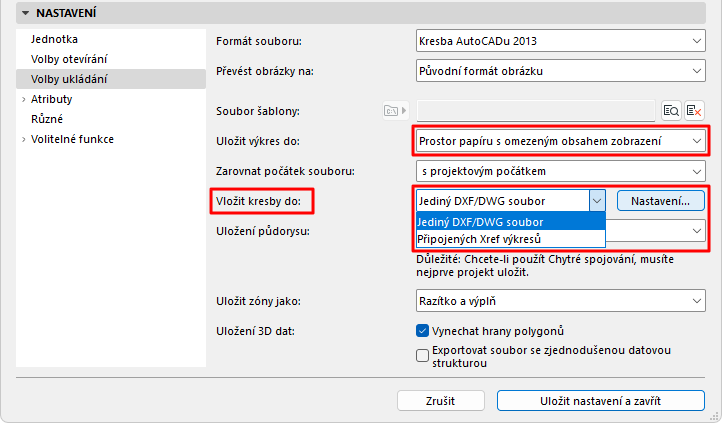

Pokud ukládáte výkresy do prostoru papíru (oříznuté nebo v plném rozsahu): pomocí tohoto nastavení můžete zvolit způsob uložení kreseb:


Jediný DXF/DWG soubor

Všechny kresby budou uloženy do jediného souboru DXF/DWG

Všechny kresby jsou umístěny vedle sebe v modelovém prostoru

Oříznutý obsah všech zobrazení bude uložen v jediném výkresovém prostoru formou viewportů a všechny další prvky výkresu budou zobrazeny tak, jak vypadaly na výkresu v Archicadu

Připojených Xref výkresů

Každá kresba bude uložena v samostatném externím souboru DXF/DWG

Všechny kresby budou vložené vedle sebe v modelovém prostoru a každá z nich je propojena se svým zdrojovým souborem

Ve výkresovém prostoru budou vytvořeny viewporty odpovídající vzhledu výkresů Archicadu.

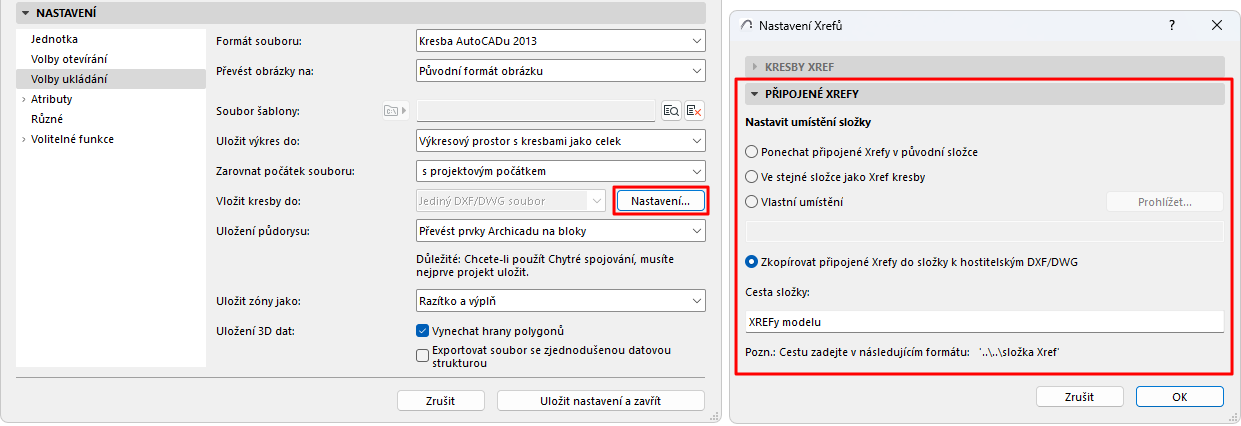

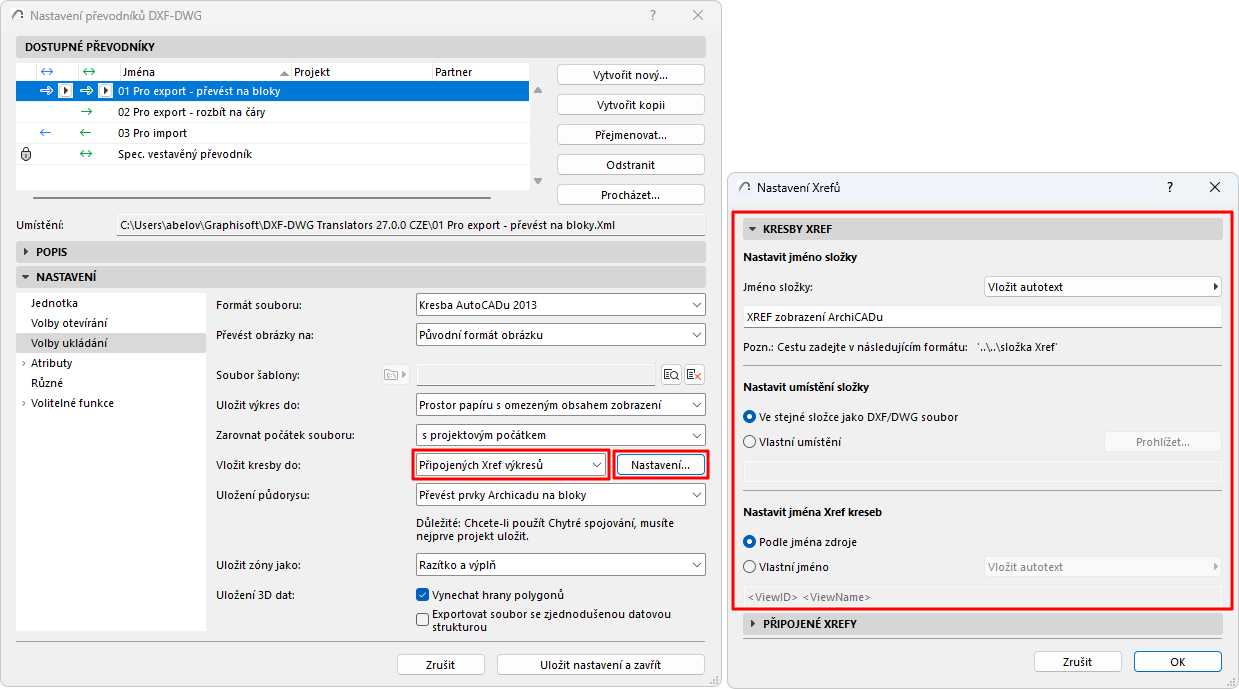

Správa jmen a umístění těchto propojených výkresů: klikněte na Nastavení a definujte předvolby na panelu XREF výkresy.


Správa připojených DWG souborů

Výkres Archicadu může obsahovat dwg soubory připojené jako XREF. Jedná se o výkresy určené pouze ke čtení, které jsou propojeny s externím zdrojem.

Při ukládání výkresů do DWG si tyto připojené výkresy zachovají odkaz na svůj vnější zdroj. V případě potřeby však můžete tato zdrojová umístění předefinovat, například uložením všech takto připojených výkresů do nové složky. Klikněte na tlačítko Nastavení a definujte předvolby na panelu Připojené XREFy.


Uložení půdorysu

Při ukládání půdorysů (ze zobrazení nebo výkresů) lze použít následující volby:

Převést prvky Archicadu na bloky: Každý prvek bude převeden na 2D výkresová primitiva spojených do bloku bez jakýchkoli atributů, vlastností nebo metadat.

Převést pouze objekty na bloky: Do bloků jsou kombinovány pouze GDL objekty. Všechny ostatní budou převedeny na 2D výkresové prvky.

Rozbít prvky Archicadu: Všechny prvky jsou rozbity na 2D prvky. Pokud exportujete soubory DXF z Archicadu do programu, který nezpracuje bloky, použijte tuto volbu.

Připravit soubor pro Chytré spojování: Tuto volbu použijte, pokud máte v plánu použít DXF/DWG soubor při opakované výměně dat. Více informací o chytrém spojování naleznete v tématu Zpětný převod (chytré spojování).

Uložit zóny jako

Zóny lze s volbami Pouze razítko nebo Razítko a výplň.

Ukládání 3D dat

Následující volby jsou k dispozici jen při ukládání 3D dat:

Vynechat hrany polygonů: Barva hran polygonů ve 3D okně Archicadu je obvykle odlišná od barvy povrchů. Pokud chcete tento vzhled reprodukovat v AutoCADu, ponechte políčko prázdné.

Exportovat soubor se zjednodušenou datovou strukturou: Efekt této volby je podobný volbě “Rozbít komplexní prvky Archicadu” – všechna data přechází místo do bloků do celého řezu.
