Affichage de l'élément Cheminement : Affichage en Plan, Coupe et Modèle

Disponible avec Archicad Collaborate

Définissez l'affichage du plan pour le cheminement MEP.

Afficher sur Etages

•Choisissez les étages sur lesquels le Cheminement MEP doit être affiché. L'option par défaut pour tous les éléments MEP est “Tous les étages appropriés” (sur lesquels le cheminement est physiquement présent).

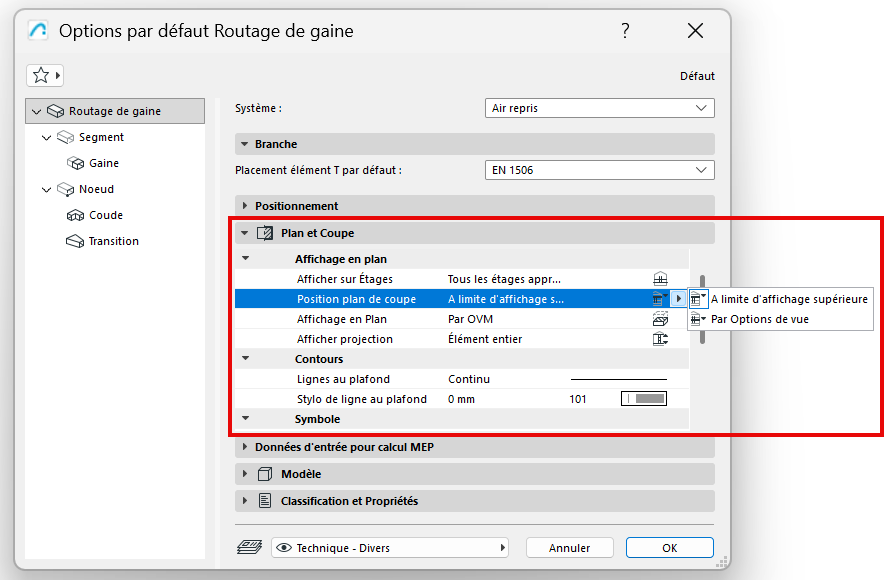

Position plan de coupe

Choisissez la manière d'afficher le cheminement MEP en fonction des paramètres du Plan de coupe de Plan.

Remarque : Ce contrôle s'applique uniquement aux éléments MEP pris en charge - tels que ceux de la Bibliothèque MEP.libpack. D'autres éléments MEP ont une apparence uniforme, quels que soient les étages qu'ils intersectent.

Par exemple, ce cheminement affiché peut avoir différents affichages en Plan :

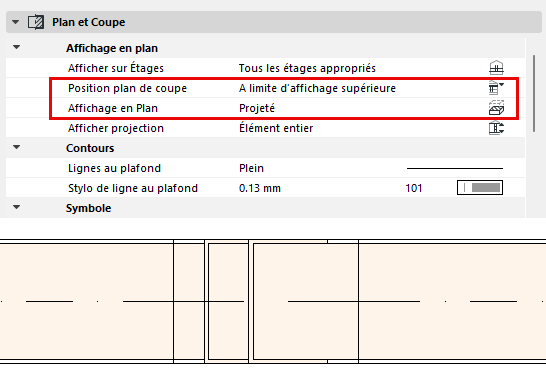

•Limite d'affichage supérieure : Coupez le cheminement MEP à la limite supérieure de l'affichage (comme défini dans Plan de coupe du plan)

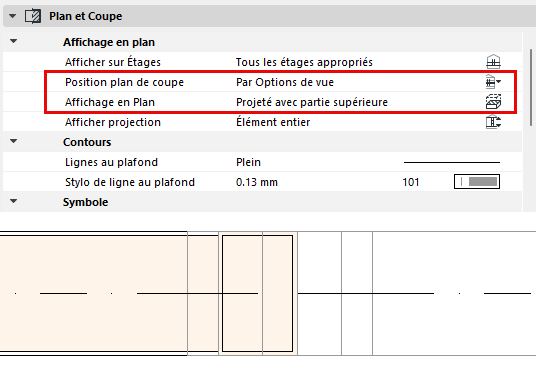

•Par Options de vue : Coupez le cheminement MEP à la hauteur du Plan de coupe du Plan

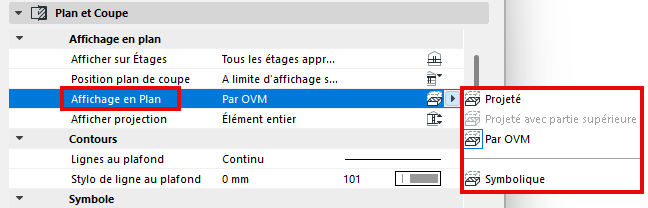

Affichage en plan

•Par OVM : applique le paramètre aux options vue modèle, dans le panneau "Options MEP". (Voir Options MEP.)

•Projeté : du Plan de coupe du plan au plan "Afficher vers le bas" + symbole de coupe

•Projeté avec partie supérieure : du Plan de coupe du plan au plan "Afficher vers le bas" + symbole de coupe et de "Afficher vers le haut" au plan de coupe du plan (disponible si la position du plan de coupe est réglée sur "Par Options de vue")

•Symbolique : de "Afficher vers le bas" à "Afficher vers le bas", en utilisant des contours avec des lignes projetées et des axes

•Pour les options de projection : voir Afficher projection

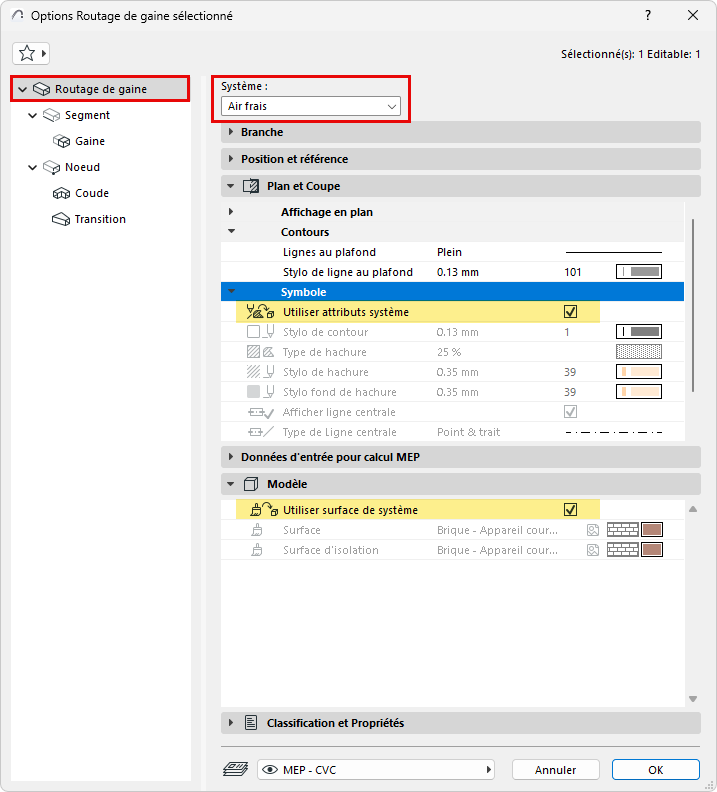

Symbole : Hachures, Lignes et Surface

Par défaut, le cheminement utilise les attributs du système sélectionné en haut dans le dialogue. La case "Utiliser attributs système" (pour le Plan/la Coupe et le Modèle) est cochée par défaut. Les attributs du système sont définis dans : Systèmes MEP.

•Pour remplacer les attributs de Système MEP de ce cheminement : Décochez la case "Utiliser attributs/surfaces système" pour activer les contrôles locaux et remplacer les réglages du système.
