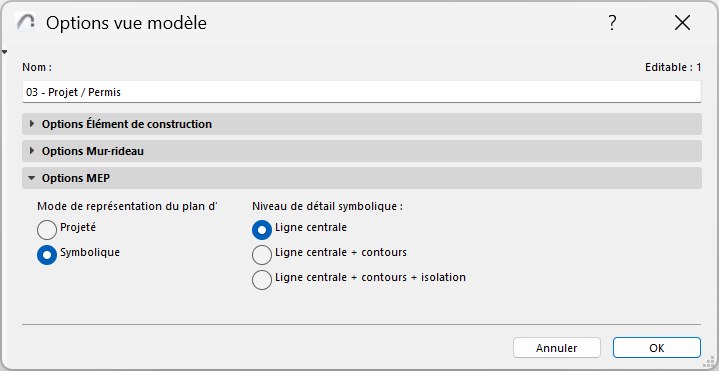

Pour ouvrir ce volet, allez dans le dialogue Documentation > Vue modèle > Options vue modèle.
Ces options MEP contrôlent l'apparence des éléments MEP sur le plan d'étage. Pour que ces paramètres prennent effet, l'option d'affichage de chaque élément du plan d'étage (dans les paramètres de l'élément) doit être réglée sur "Par OVM". (Voir Affichage de l'élément Cheminement : Affichage en Plan, Coupe et Modèle).
Les éléments de distribution MEP peuvent être représentés à l'aide des options de vue modèle suivantes :
•Ligne centrale
•Ligne centrale + contours
•Lignes centrales + contours + isolation
Un élément de distribution qui traverse un plan de coupe de l’étage est représenté par un symbole de coupe.
Terminaux, accessoires et équipements utilisent des symboles intégrés, mais vous pouvez également créer des symboles MEP personnalisés.
