Définissez les tableaux de dimensions pour Segments, Coudes, Branches, Transitions

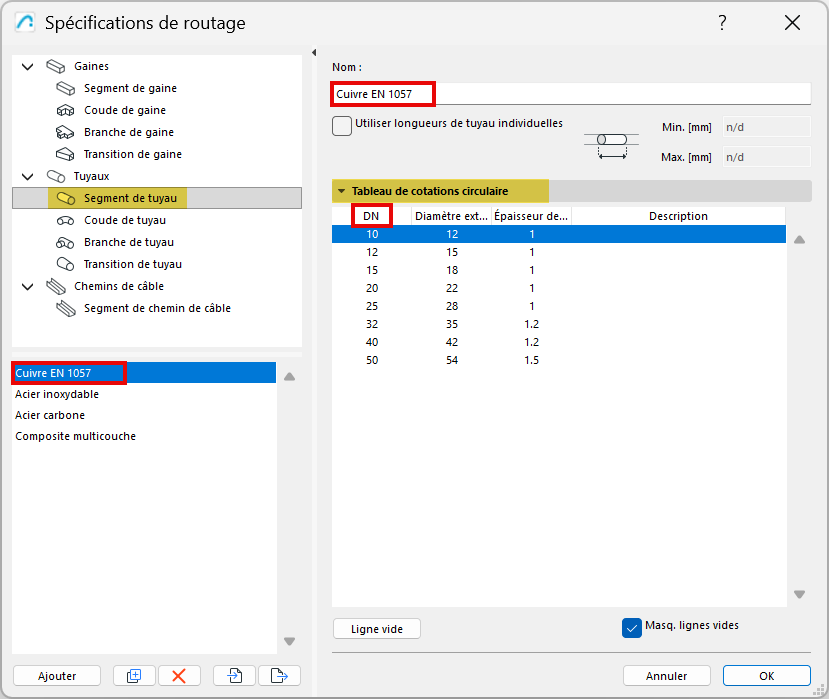

Dans les Spécifications de cheminement, sélectionnez un type d'élément MEP. Ici, vous pouvez créer ou modifier ses tableaux de dimensions prédéfinis.

•Les articles listés (par exemple les articles DN) proviennent du jeu de référence. (voir Créer des Jeux de références pour les gaines et les tuyaux)

•Définissez les valeurs de dimension souhaitées pour chacun d'entre eux, si besoin.

•Le type d'élément MEP peut posséder plusieurs tableaux de dimensions prédéfinis - cliquez sur Ajouter ou Dupliquer pour créer des tableaux supplémentaires.

•Certaines lignes peuvent rester vides si vous n'utilisez pas cet article. Cochez la case "Masquer lignes vides" pour n'afficher que les articles utilisés.

•Dupliquez et modifiez n'importe quel tableau de dimensions pour en créer de nouveaux et modifier leurs valeurs. Voir aussi Ligne vide :Supprimer la valeur DN d'un segment de gaine ou de tuyau.

Utiliser longueurs individuelles de tuyau

Voir Utiliser des longueurs individuelles pour les tuyaux et les gaines.

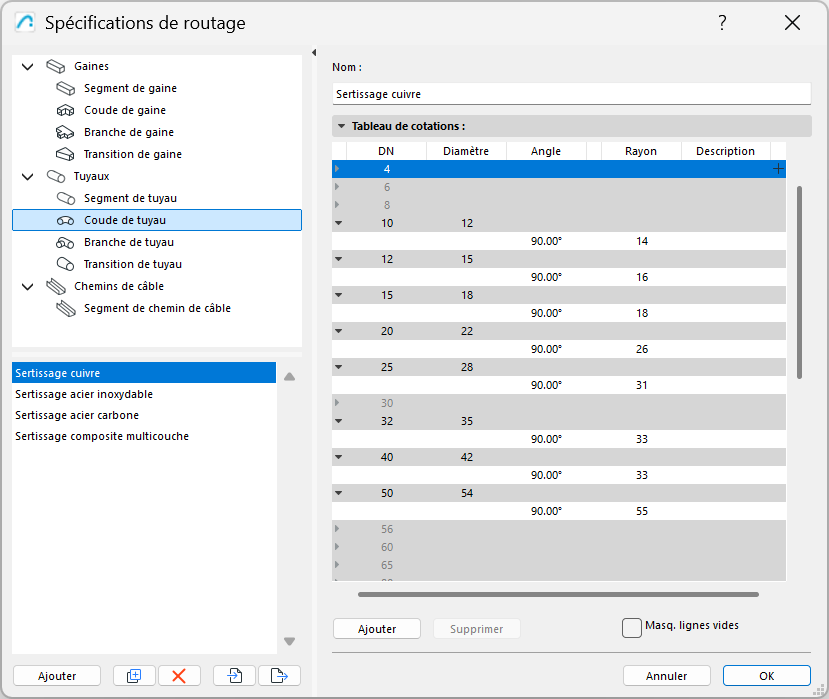

Définir les angles de courbure

Configurez tous les paramètres d'angle standard pour les coudes et les embranchements de tuyaux ou de gaines.

Définir les dimensions de la branche

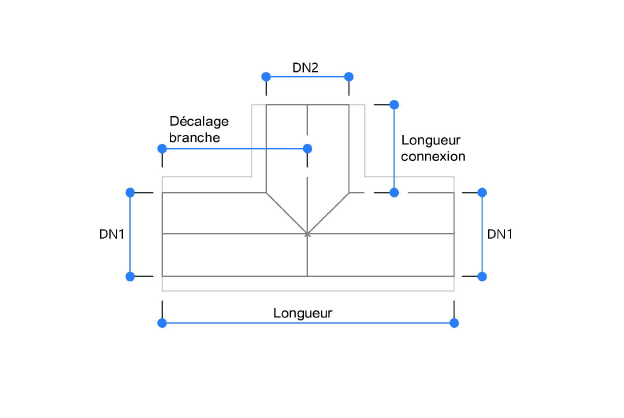

Les dimensions de la branche comprennent plusieurs parties :
