Anzeige des Führungs-Elements: Grundriss und Schnitt, Modelldarstellung

Verfügbar mit Archicad Collaborate

Stellen Sie die Grundrissanzeige für die HKLSE-Führung ein.

Auf Geschoss zeigen

•Wählen Sie aus, in welchen Geschossen die HKLSE-Führung angezeigt werden soll. Die Voreinstellung für alle HKLSE-Elemente ist „In allen relevanten Geschossen“ (d.h. in denen die Führungs-Elemente geometrisch liegen).

Schnittebene Position

Wählen Sie, wie die HKLSE-Führung angezeigt werden soll, basierend auf den Einstellungen der Grundriss-Schnittebene.

Achtung: Diese Einstellung wirkt sich nur auf unterstützte HKLSE-Elemente aus - wie die aus der HKLSE-Bibliothek. Andere HKLSE-Elemente werden einheitlich dargestellt, unabhängig von ihrer Höhenlage.

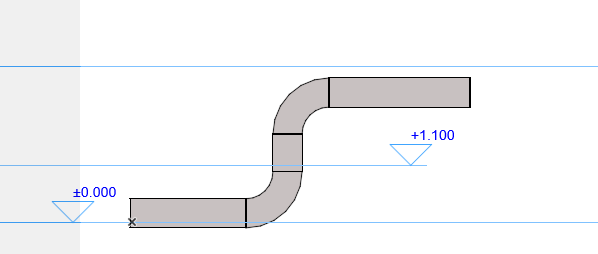

Die angezeigte Führung kann verschiedene Grundriss-Darstellungen haben:

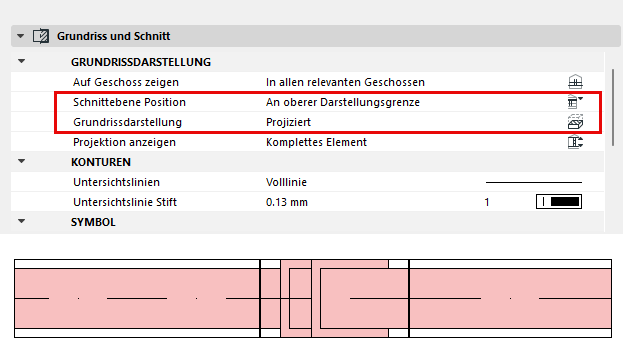

•Obere Darstellungsgrenze: Die HKLSE-Führung wird an der oberen Darstellungsgrenze geschnitten (wie in den Einstellungen für die Grundriss-Schnittebene definiert)

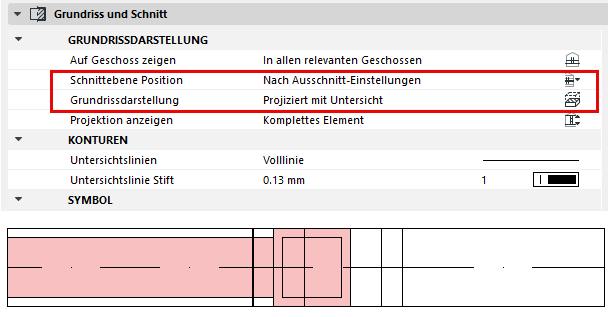

•Nach Ausschnitt-Einstellungen: Die HKLSE-Führung wird in Höhe der Grundriss-Schnittebene geschnitten

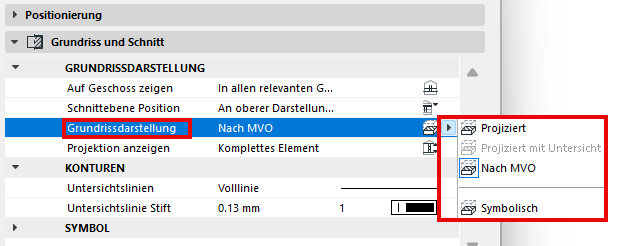

Grundrissdarstellung

•Nach MVO: wendet die Einstellungen der Modelldarstellungs-Optionen im Bereich "HKLSE-Optionen" an. (Siehe HKLSE-Optionen.)

•Projiziert: von der Grundriss-Schnittebene bis zum Geschoss definiert unter "Anzeige unterhalb bis" + Schnittsymbol

•Projiziert mit Untersicht: von der Grundriss-Schnittebene bis zum Geschoss definiert unter "Anzeige unterhalb bis" + Schnittsymbol, und vom Geschoss definiert unter "Anzeige oberhalb bis" zur Grundriss-Schnittebene (verfügbar, wenn die Position der Schnittebene auf "Nach Ausschnitt-Einstellungen" gestellt ist)

•Symbolisch: von "Anzeige unterhalb bis" bis "Anzeige oberhalb bis", Umriss mit projizierten Linien + Achse

•Für Projektionsoptionen: siehe Projektion anzeigen

Symbol: Schraffuren, Linien und Oberfläche

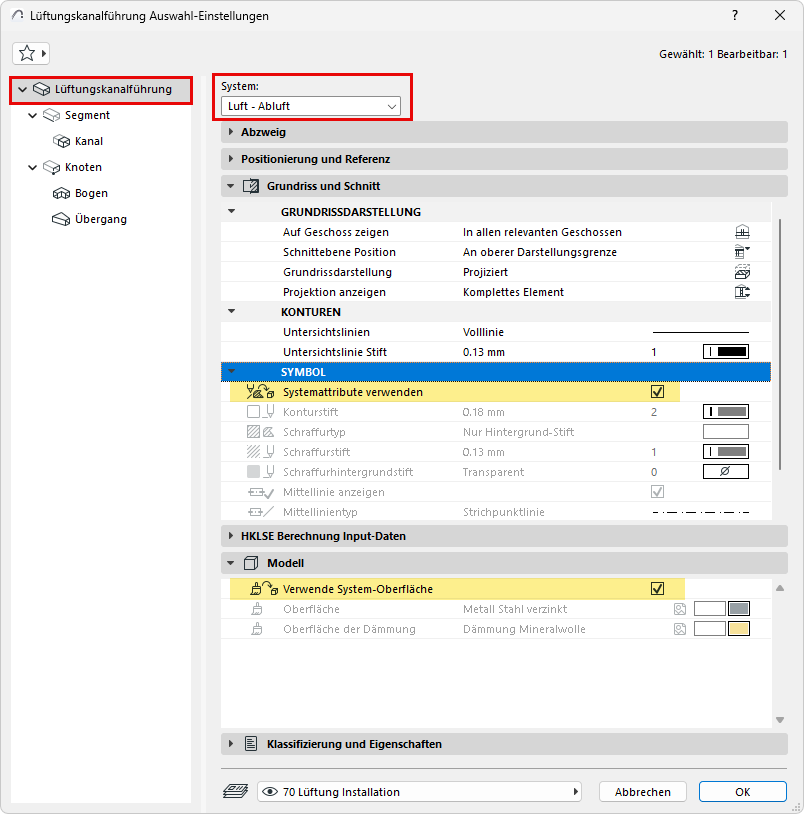

Standardmässig verwendet die Führung die Attribute des oben im Einstellungsfenster ausgewählten Systems. Die Option "Systemattribute verwenden" bzw. "Verwende System-Oberfläche" (für Grundriss/Schnitt bzw. Modell) ist standardmässig aktiviert. Systemattribute sind definiert unter: HKLSE-Systeme.

•So überschreiben Sie die Attribute des HKLSE-Systems für diese Führung: Deaktivieren Sie die Optionen "Systemattribute verwenden" bzw. "Verwende System-Oberfläche", um die System-Einstellungen überschreiben zu können.
