Wechseln Sie zum Aufrufen dieses Teilfensters zu Dokumentation > Modelldarstellung > Modelldarstellung erstellen.

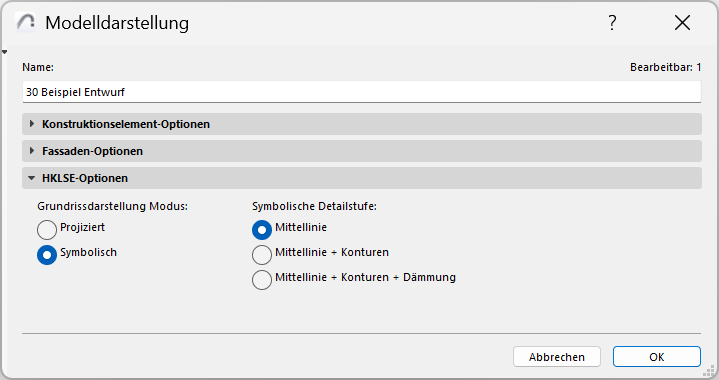

Diese HKLSE-Optionen steuern das Aussehen der HKLSE-Elemente im Grundriss. Damit diese Einstellungen wirksam werden, sollte die Option zur Grundrissanzeige (in den Elementeinstellungen) für jedes Element auf „Nach MVO" gesetzt werden. (Siehe Anzeige des Führungs-Elements: Grundriss und Schnitt, Modelldarstellung).
HKLSE-Führungselemente können mit den folgenden Modelldarstellungs-Optionen dargestellt werden:
•Mittellinie
•Mittellinie + Konturen
•Mittellinien + Konturen + Dämmung
Ein Führungselement, das durch eine Grundriss-Schnittebene verläuft, wird mit einem Schnittsymbol dargestellt.
Abschluss, Zubehör und Ausrüstung verwenden integrierte Symbole - Sie können aber auch eigene HKLSE-Symbole erstellen.
