A vonalak attribútumok, melyek a Beállítások > Elemattribútumok > Vonalak útvonalon határozhatók meg.
A vonaltípusok azok beállítási párbeszédpaneljeiben rendelhetők hozzá az elemekhez.
Amikor például meghatározza, hogyan jelenjen meg egy Oszlop egy 2D ablakban, különböző vonalakat alkalmazhat a mag körvonalazásához, a felső rész megjelenítéséhez és kereszteződésének alaprajzi jeléhez.
Vonaltípusok szerkesztése és kezelése

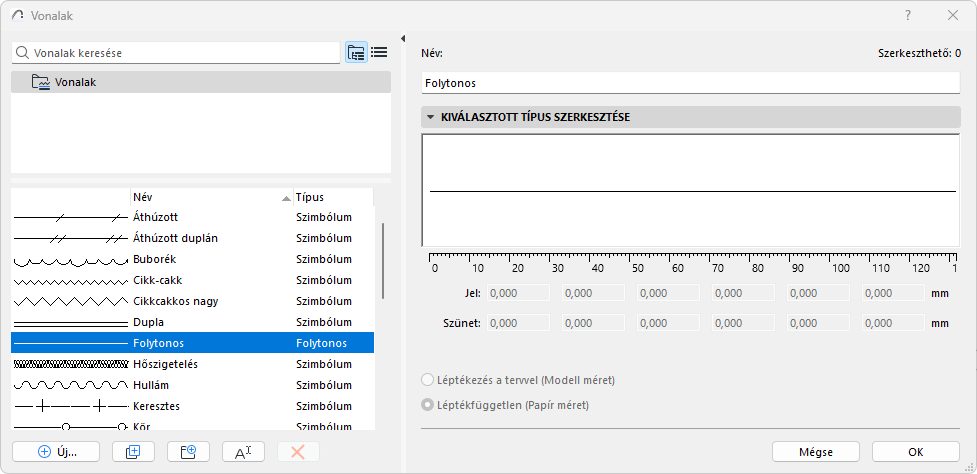

Használja a Vonalak párbeszédpanelt (Beállítások > Elemattribútumok > Vonalak) a szabványos vonalak módosításához (folytonos, pontozott, szaggatott stb.) és új vonalak megadásához.
További részleteket ld. Az attribútum párbeszédpanelek használata.
Válasszon vonaltípust a párbeszédpanel bal oldalán, és módosítsa annak paramétereit a jobb oldalon.
Megjegyzés: A folytonos vonalak nem szerkeszthetők.
1.Kattintson az Újra.
2.Vonaltípus kiválasztása:
Állítsa be a vonalparamétereket az itt leírtak szerint:

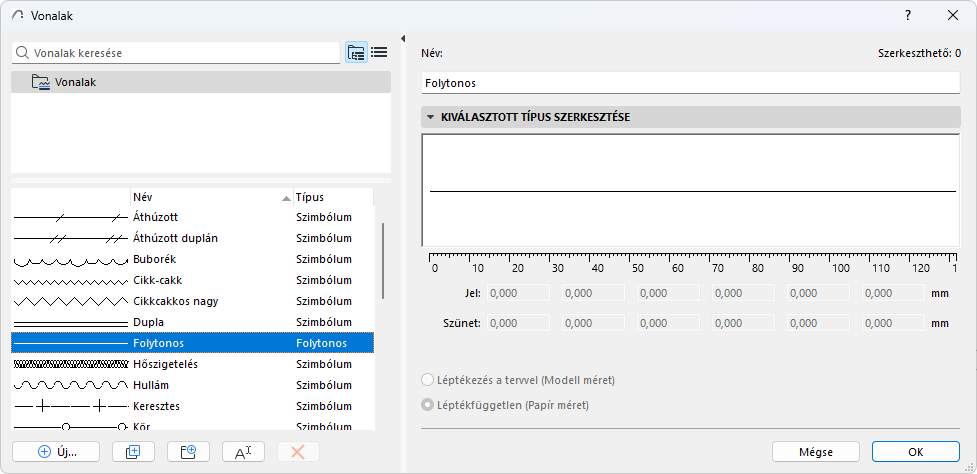

Vonaltípus szerkesztése (szaggatott)
Vonaltípus szerkesztése (szimbolikus)
Vonalvastagság
Minimális vastagság (alapértelmezett)
Alapértelmezés szerint minden vonal Minimális vastagsággal, egy pixel szélesen jelenik meg.
•Aktiválhatja a Vastag metszési vonalakat is, a (Nézet> Megjelenítési lehetőségek); valamennyi metszeti vonal vastagon jelenik meg (két pixel szélesen, függetlenül a vonal valós vastagságától). Minden egyéb vonal minimális vastagságú lesz.
Valós tollvastagság
Kapcsolja be a valós tollvastagságot a Nézet > Megjelenítési lehetőségek a képernyőn menüpontban. Mindegyik vonal tollvastagsága az ahhoz megadott értéket tükrözi (a Tollak és színek párbeszédablakban megadottak szerint).
Vonalak léptékezése
A vonalaknak a képernyőn, a nyomtatón vagy a rajzgépes rajzon való megjelenése az alábbiaktól is függ:
•Léptékezés a tervvel (modellméret): A vonal típusának megjelenítése a modellel azonos méretarányban minden exportáláskor.
Megjegyzés: Kerülje a léptékes vonaltípus szerkesztését olyankor, ha a terv és a vonaltípus léptéke eltérő, mivel ez torzítást idézhet elő.
•Léptékfüggetlen (papírméret): A vonaltípus megjelenítése, rajzolása és nyomtatása állandó méretben, a nyomtatási léptéktől függetlenül.
