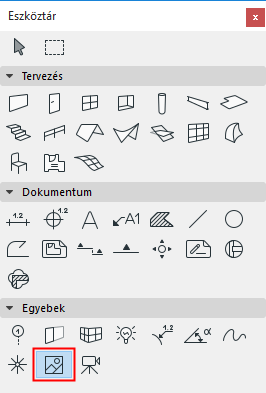

Az Ábrák a tervfájlba importált és beágyazott képfájlok. A 2D-s ablakok bármelyikébe beilleszthetők (Alaprajz, Metszet/Homlokzat/BF ablak, 3D dokumentum, Részletrajz, Munkalap, Tervlap). Az ábrák elhelyezését és módosítását az e célra létrehozott Ábrák eszközzel végezheti el.
További részleteket lásd Kép eszköz beállításai.
A lehelyezett Ábra háttérként is szolgálhat az Archicad modellhez a Nézőpont visszaállítása funkció révén.
Lásd Nézőpont visszaállítása.
Megjegyzés: Ellentétben az Ábrákkal, a Rajzok rendelkeznek azonosítóval és esetleg címmel is. A rajz határvonala manuálisan igazítható. A Rajzok frissíthető kapcsolt fájlokat ábrázolnak.
További részleteket lásd Rajzok modellnézetekben.
Az Ábrák megjeleníthetők képsarkokkal vagy anélkül, vagy csak egyszerű befoglaló téglalapként. Ez a beállítás globális, tehát az összes elhelyezett Ábrára érvényes. Választását a Kép fogó kapcsolóval a Nézet > Megjelenítési lehetőségek a képernyőn menüben érvényesítheti.
Megjegyzés: Az importálás módszerétől függetlenül, az Ábra típusú elemek beágyazódnak a tervbe és jelentősen megnövelhetik a fájl méretét. Csak akkora méretet és felbontást használjon, amekkora feltétlenül szükséges, elkerülendő a terv túlterhelését.
Ha elvégezte a szükséges beállításokat az Ábra beállítások párbeszédablakban, kattintson a kurzorral az Ábra elhelyezéséhez. Ha nem elégedett az eredménnyel, (például a kép túl kicsi vagy túl nagy), nyissa meg ismét az Ábra beállítás párbeszédablakot, és állítsa be a méretet, felbontást vagy egyéb tulajdonságot az Ábra ismételt elhelyezése előtt.
Az elhelyezett Ábrát nyújthatja is, a Shift gombot használva tarthatja az átlót és a képarányokat. Szükség esetén azonban egymástól függetlenül is megnyújthatja az Ábra X és Y méretét.
Az Ábra elhelyezése előtt szellemkontúrja követi a kurzor mozgását és mutatja az ábra arányos méreteit. A szellemkontúr horgonypontja érzékeli az elemek pontjait és éleit. Ha ki szeretné kapcsolni ezt a lehetőséget, szüntesse meg a Beállítások > Munkakörnyezet > Képernyő-beállítások > Legyen látható a tárgyak, oszlopok, ábrák és rajzok befoglaló doboza négyzet kijelölését.
Az Ábra eszköz használata nélkül, közvetlenül is elhelyezhet Ábrákat az, akár egy másik ablakból (pl. egy Modell fényképből, akár más képszerkesztő programból származó képek beillesztésével. A beillesztett elemek Ábraként lesznek értelmezve.
Megjegyzés: Az ezzel a módszerrel importált képek mindig képpontról képpontra kerülnek beillesztésre az aktuális nagyítási szint mellett.
