Szimbólum címkék egyedi beállításai
Minden Szimbólum címkéhez tartozik egy Egyedi beállítások panel a Címke eszköz beállításai párbeszédablakban. A paraméterek 3-5 lapon találhatók, ahogyan az az ábrán látható:
Ezeken a lapokon adhatók meg a címke tartalmára, helyzetére és formátumára vonatkozó beállítások.
Megjegyzés: Nem minden elemtípus esetén érhető el minden lap.
•Az áthelyezés megkönnyítése érdekében számos címkének van egy referenciapontja, amely a helyén marad akkor is, ha módosítja a címke méretét vagy tartalmát.
•Számos címkénél több fejlécformátum érhető el, illetve a vezetővonal kikapcsolható.
A legtöbb beállítás nem szorul magyarázatra. A következő részekben további tippeket adunk a vezérlők használatával kapcsolatban:
Szimbólum címke tartalmának beállítása
Címkéken használt méretezési egységek meghatározása
Felület kiválasztása (a felületi címkéhez)
Keret formája (szimbólumcímke)
Szimbólum címke tartalmának beállítása
A címkén megjelenő adatok meghatározásához használja a Tartalom felépítése lapot.

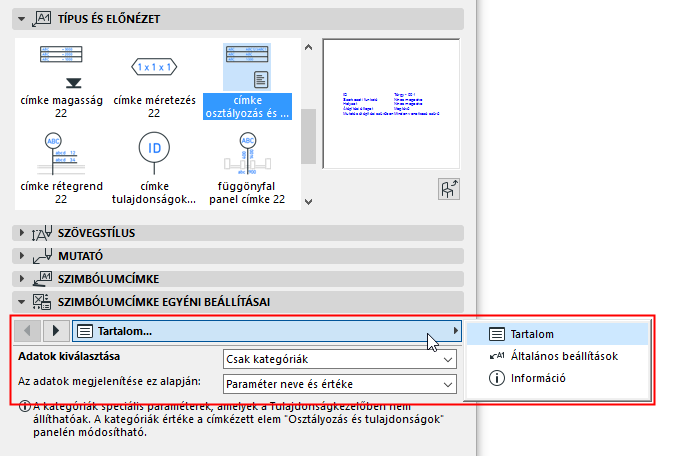

Az Általános és Méretezési címkék esetén számos elemtípus – és így számos választható paraméter – érhető el, és a Tartalom felépítése lap így néz ki:
Mivel a címke különböző elemtípusokhoz rendelhető, a címke tartalma változó lehet attól függően, hogy a címke milyen elemhez tartozik.
•Paraméterek mutatása a következő eszközökhöz: Ezzel a vezérlővel szűkíthető a párbeszédablak alján található, tartalomra vonatkozó lista. Jelölje ki azt az eszközt, amelynek elem paraméterei közül választani szeretne. (Alapértelmezés szerint az összes eszköz ki van választva.) Minél több eszközt választ ki, annál több paraméter áll majd rendelkezésre.
Megjegyzés: Ha egy adott eszköz nincs kijelölve a „Paraméterek mutatása a következő...” részben, a címke attól még hozzáadható az ilyen típusú elemekhez, feltéve, ha az elem rendelkezik a címkén megjeleníthető értékkel.
•Címke tartalmának meghatározása: Válassza ki a paramétereket, amelyek értékeit látni szeretné a címkén.
–Ha nem talál egy eszközspecifikus paramétert a listában, ellenőrizze, hogy a vonatkozó ikon ki van-e választva a fent említett „Felhasználható” részben.

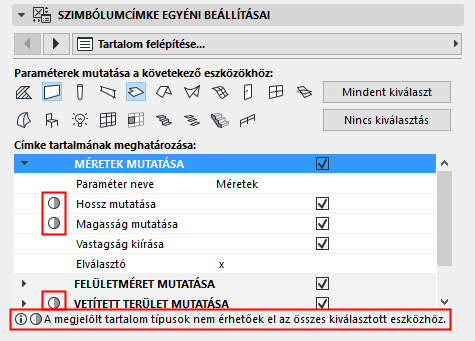

–A körrel jelölt paraméterek egy vagy több (a „Felhasználható” részben) kiválasztott elemtípusnál nem alkalmazhatók. Ezért a címke tartalma változó lehet attól függően, hogy a címke milyen elemtípushoz tartozik.
Címkéken használt méretezési egységek meghatározása
A címkéken használt méretezési egységek megadásakor számos címkénél elérhető a „Tervbeállítások szerint” opció. Ez azt takarja, hogy a program a méreteknél a Beállítások > Terv beállításai menüpontban megadott mértékegységet használja majd.
•A címkén jelzett térfogathoz a Beállítások > Terv beállításai > Számítási egységek menüpontban adható meg a mértékegység.
•A címkén jelzett egyéb méretadatokhoz a Beállítások > Terv beállításai > Méretezési egység menüpontban adható meg a mértékegység, a méretezési típusra vonatkozó opciók szerint. Lásd Méretezés típusának kiválasztása.
Felület kiválasztása (a felületi címkéhez)

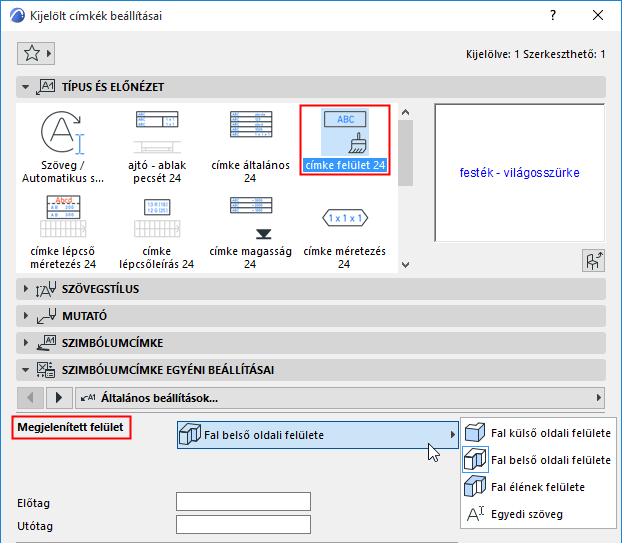

A Felület címkén az elem kijelölt felületének neve látható. Először jelölje ki az elem adott felületét a Címke beállításainál:
Keret formája (szimbólumcímke)
1.Aktiválja a Keret funkciót a Szövegstílus panelen.
2.Ugorjon az Egyedi beállítások panelre, és nyissa meg a Címke fejlécének stílusa vagy a Címke geometriája lapot.

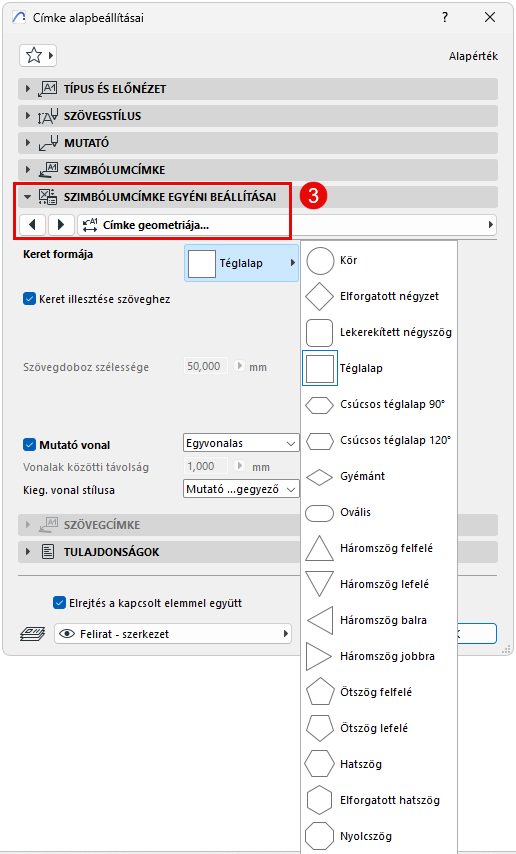

3.Válasszon ki egy keretformát:

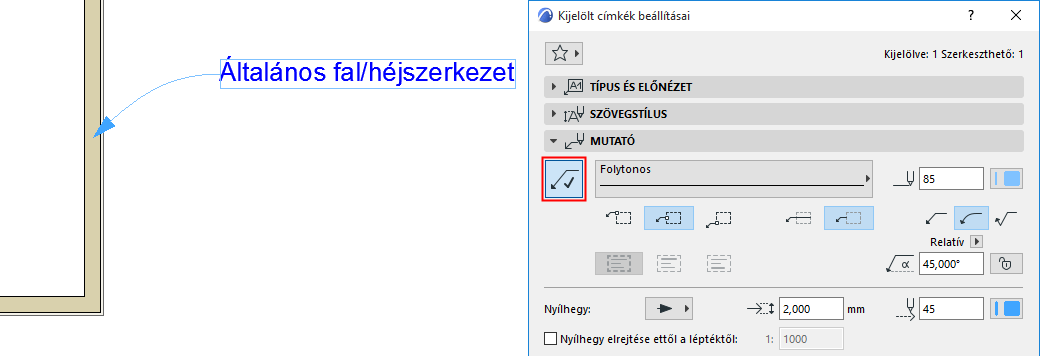

Ha bekapcsolta a Mutató panelen a címkéhez tartozó mutatóvonalat, akkor ezek a mutatóvonal-beállítások lesznek érvényesek (a címke nem az Egyedi beállítások panelen megadott vezetővonal opciót fogja használni).

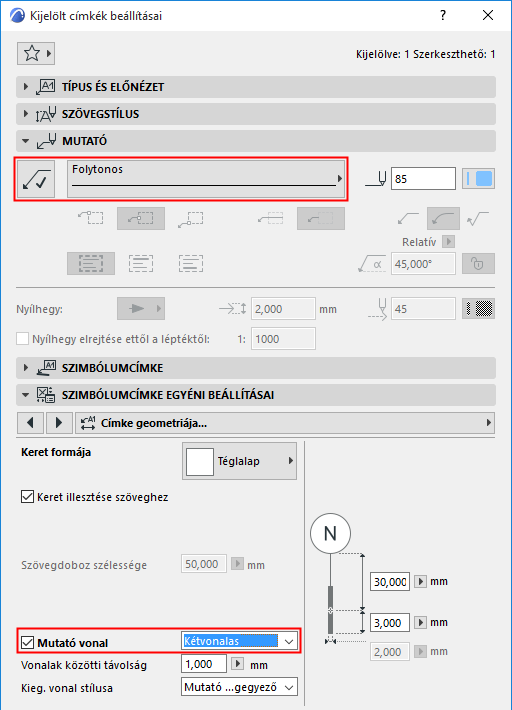

Ha nem használ mutatóvonalat (a Mutató gomb kikapcsolt állapotban van), akkor a program nem használja a vezetővonalat (amelyet az Egyedi beállításoknál adott meg). A vezetővonalra vonatkozó vonal- és tollbeállítások ugyancsak a Mutató panelen adhatók meg.

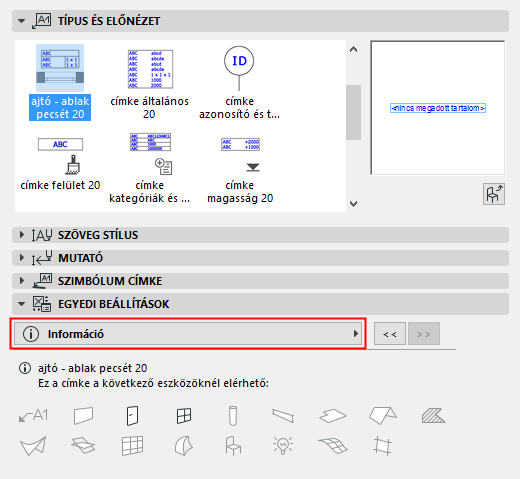

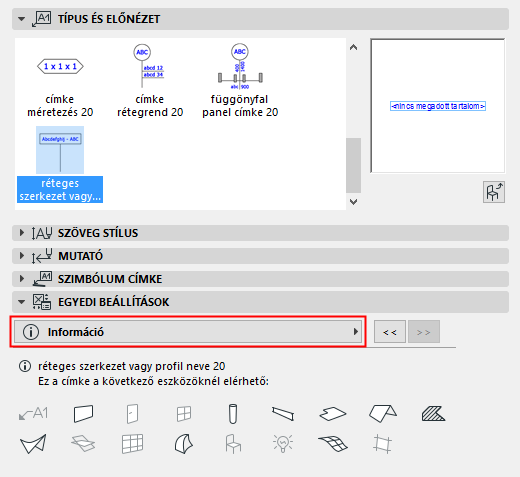

Ezen a lapon csak tájékoztató információk olvashatók. Segítségükkel a felhasználó megtudhatja, mely elemtípusokhoz használható a kiválasztott címke.
