Egy terv két nézetének összehasonlítása

Ez a munkafolyamat ajánlott például egy adott Archicad terv két nézetének összehasonlításához. Például: hasonlítson össze két különböző 3D nézetet (meglévő kontra tervezett helyszínrajz).

1.Használja a Tervezés > Modellek összehasonlítása menüpontot.

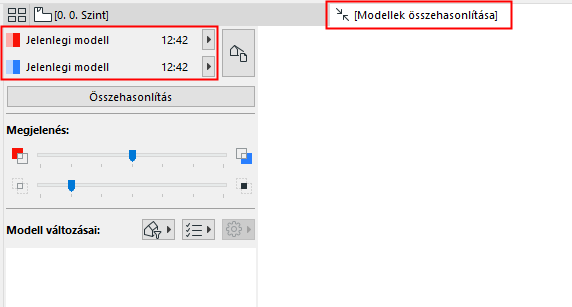

2.A Modellek összehasonlítása palettán:

Válassza a Jelenlegi modell lehetőséget az 1. és a 2. modellhez.

3.Kattintson a Nézetválasztó gombra.

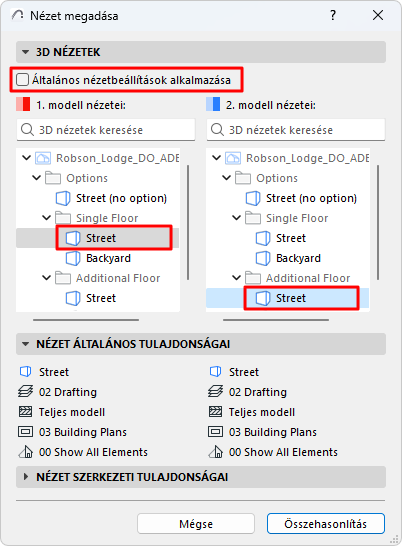

4.A Nézet megadása párbeszédablakban szüntesse meg az „Általános nézetbeállítások alkalmazása” négyzet jelölését. Ekkor az egyes modellváltozatok 3D nézetei külön-külön, egymás mellett láthatók.

5.Itt válassza a „Meglévő helyszín” lehetőséget (az 1. modellből) és a „Tervezett helyszín” lehetőséget (a 2. modellből). Ezek ugyanannak a tervnek két különböző nézetét takarják.

Lásd még Nézet kiválasztása az összehasonlításhoz.

6.Kattintson az Összehasonlítás gombra.

7.Tekintse meg az eredményt a Modellek összehasonlítása ablakban.

A módosítások megtekintéséhez nyissa meg a Modellek összehasonlítása palettát.

Lásd Modellek összehasonlítása: változtatások áttekintése.

8.Hozza létre a feladatokat szükség szerint.

Lásd Feladat létrehozása a Modellek összehasonlítása módosítási listájáról.
