Nyomvonalelem megjelenítése: alaprajzi és metszeti, modell megjelenítés

Elérhető az Archicad Collaborate-tel

Állítsa be az alaprajzi megjelenítést az épületgépészeti nyomvonalhoz.

Megjelenítés ezen szinteken

•Adja meg, hogy mely szinteken jelenjen meg az épületgépészeti nyomvonal. Az alapértelmezett beállítás az összes épületgépészeti elemnél: „Minden kapcsolódó szinten” (ahol a nyomvonal fizikailag megtalálható).

Metszősík helyzete

Adja meg, hogyan jelenjen meg az épületgépészeti nyomvonal az alaprajzi metszősík beállításai alapján.

Megjegyzés: Ez a vezérlés csak a támogatott épületgépészeti elemekre vonatkozik - például az MEP Library.libpack elemekre. Más MEP (Épületgépészeti)-elemek egységes megjelenésűek, függetlenül attól, hogy mely szinteket keresztezik.

Például az ábrázolt nyomvonalhoz különböző alaprajzi megjelenítések tartozhatnak:

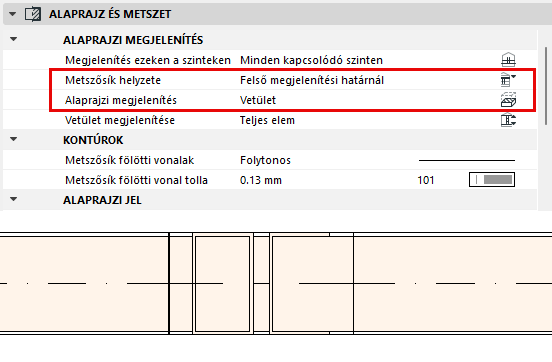

•Felső megjelenítési határ: Az épületgépészeti nyomvonal elmetszése a felső megjelenítési határon (az alaprajzi metszősík beállításai szerint)

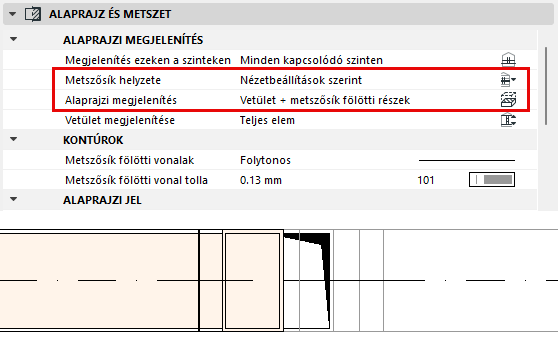

•Nézetbeállítások szerint: Az épületgépészeti nyomvonal elmetszése az alaprajzi metszősík magasságában

Alaprajzi megjelenítés

•MNB szerint: a beállítást a Modellnézet-beállítások alatt, az „Épületgépészeti beállítások” panelen alkalmazza. (Lásd Épületgépészeti beállítások.)

•Vetület: az alaprajzi metszősíktól a „Mutatás lefelé eddig” síkig + metszet jel

•Vetített, a felette lévő résszel: az alaprajzi metszősíktól a „Mutatás lefelé eddig” síkig + metszet jel, valamint a „Mutatás felfelé eddig” síktól az alaprajzi metszősíkig (akkor elérhető, ha a metszősík helyzetének beállítása „Nézetbeállítások szerint”)

•Szimbolikus: a „Mutatás lefelé eddig” síktól a „Mutatás felfelé eddig” síkig, vetített vonalú kontúrral és tengellyel

•A vetítési lehetőségekhez lásd: Vetület megjelenítése

Alaprajzi jel: kitöltések, vonalak és felület

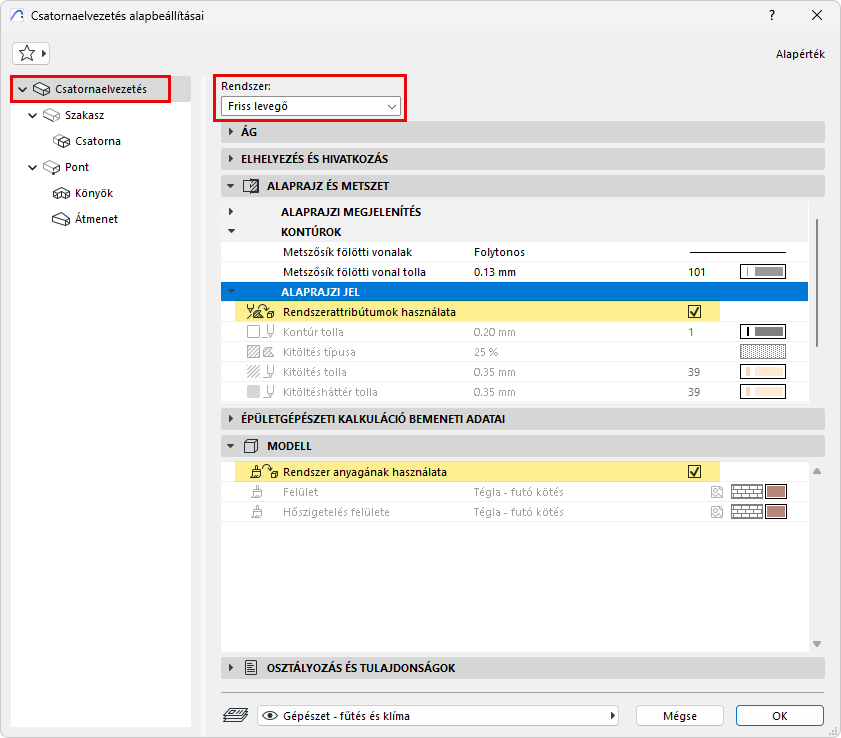

Alapértelmezés szerint a nyomvonal a párbeszédpanel tetején kiválasztott rendszer attribútumait használja. A „Rendszerattribútumok használata” négyzet alapértelmezés szerint be van jelölve (Alaprajz/Metszet és Modell esetén egyaránt). A rendszerattribútumok beállításainak helye: Épületgépészeti rendszerek.

•Az épületgépészeti rendszer attribútumainak felülírása az adott nyomvonal esetén: a helyi vezérlők aktiválásához és a rendszerbeállítások felülírásához törölje a „Rendszerattribútumok/felületek használata” négyzet jelölését.
