Hidronikai adatok megjelenítése
1.Hidronikus rendszer létrehozása cső elemek és berendezések használatával
2.Adja meg az egyes hidronikus berendezések fűtési teljesítményét és visszatérési értékeit a beállítási párbeszédpanelükben vagy az Infótáblában:

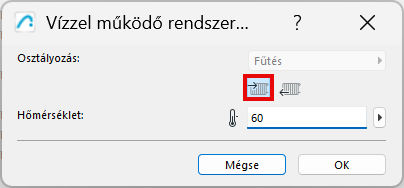

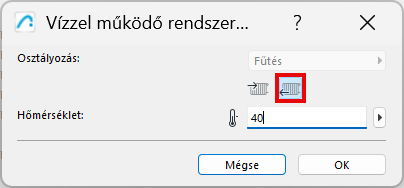

3.A Vízzel működő rendszer beállításaiban egy kiválasztott szakaszra vonatkozóan: Adja meg a (pl. előremenő és visszatérő) hőmérsékleti követelményeket:
–Nyissa meg a Hidronikus rendszerbeállítások menüt az épületgépészeti eszköztárból vagy bármelyik hidronikai szakasz kontextusmenüjéből.
4.Adja hozzá a hidronikus rendszert a rendszerböngészőhöz (lásd Épületgépészeti rendszer hozzáadása a rendszerböngészőhöz)

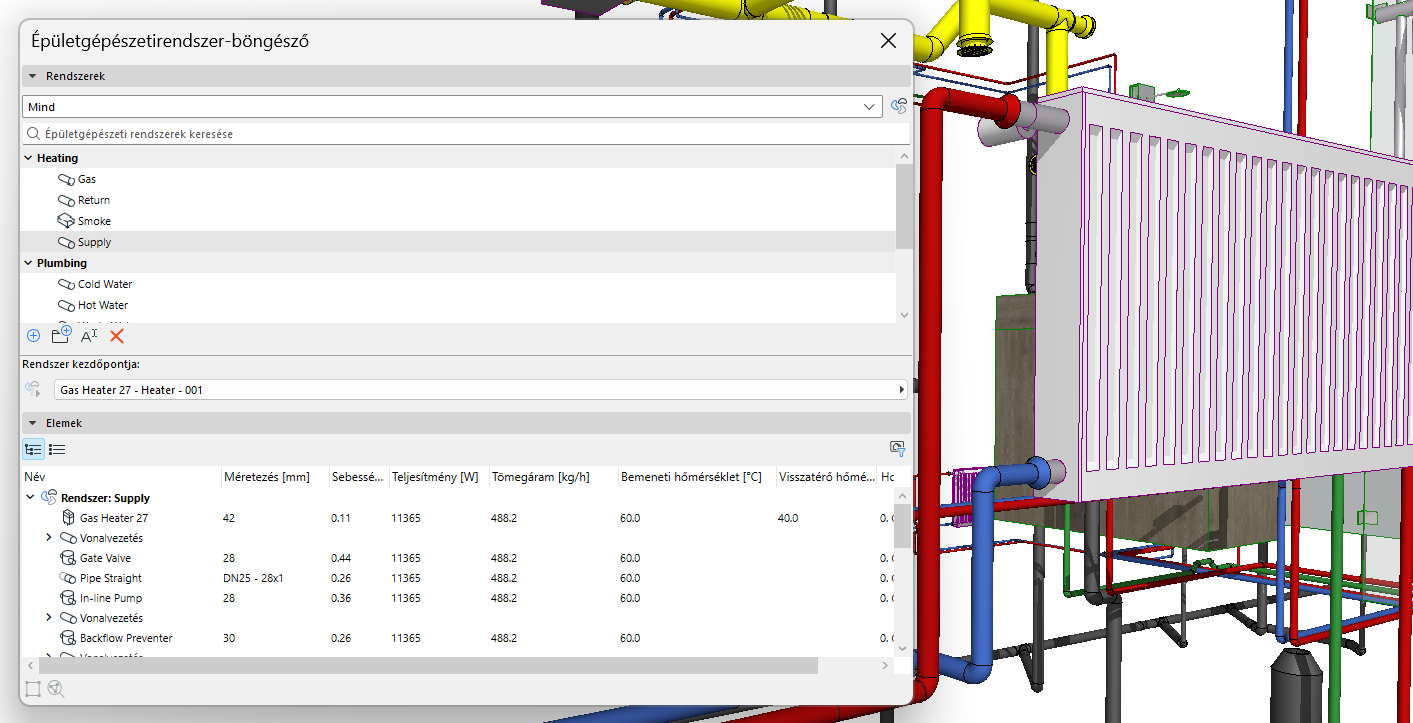

A Rendszerböngésző minden elemhez megjeleníti a vonatkozó adatokat: kapacitások, befúvási és elszívási hőmérséklet, tömegáram, sebesség.
•A kapacitások értéke a rendszer kezdőpontjáig összeadódik
•A program kiszámítja a nyomvonalak és szakaszok tömegáramát, sebességét és visszatérő hőmérsékletét
•Ezek az adatok az elemek méretein, valamint a hidronikus elemeknél megadott teljesítmény- és hőmérsékleti adatokon alapulnak
5.Cső méreteinek optimalizálása: Szükség szerint módosítsa a méreteket a hidronikai optimalizáló eszközzel, a rendszerböngészőben megjelenő adatok alapján.
Ezeket az adatokat a rendszer minden részénél megjelenítheti címkék és listák segítségével.
Gondjai vannak az épületgépészeti adatok megjelenítésével?
Néha előfordul, hogy a (pl. címkéken és konszignációkban) megjelenített adatok nem frissülnek. Ebben az esetben:
1.A számítás elindításához győződjön meg róla, hogy hozzáadta a rendszert a Rendszerböngészőhöz (lásd: Épületgépészeti rendszer hozzáadása a rendszerböngészőhöz)
2.Ha semmi nincs kijelölve a tervben, használja a helyi menü következő parancsát: Épületgépészeti tulajdonságok frissítése
Megjegyzés: Az Épületgépészeti tulajdonságok frissítése parancs az Archicad 29.1.0-tól érhető el. A korábbi verziókban a következők szerint járjon el:
–Nyissa meg a rendszerböngészőt, és válassza ki a frissíteni kívánt rendszert
–Használja a Nézet > Frissítés > Újraépítés és Újragenerálás opciót
