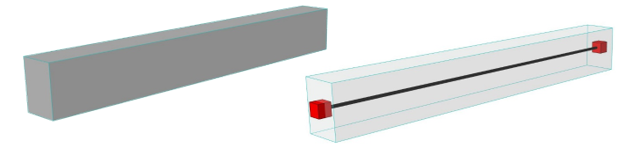

A szerkezetelemzési modellben a gerendák és az oszlopok 1D elemként jelennek meg. Két csomóponttal rendelkeznek (kezdő és záró csomópont), melyeket egy tengelyvonal köt össze.
Alapértelmezés szerint az 1D elem az elem magjának (vagy a tartószerkezeti összetevőnek) súlypontjában jön létre.
Az 1D elem színe itt adható meg: Szerkezetelemzési modell ábrázolása (Beállítások).
Az elemzési elem nem nyúlik túl a fizikai testen, kivéve, ha úgy igazították.
Melyik oszlopok és gerendák lesznek a szerkezetelemzési modell 1D elemei?
Az oszlopok és a gerendák 1D elemmé válnak a szerkezetelemzési modellben, ha teljesítik az alábbi feltételeket:
•Tartószerkezet
•Tartószerkezetet tartalmaz
•A „Szerkezeti elem” jelölőnégyzet be van jelölve az Elembeállításoknál
•Támogatott geometriával rendelkeznek (lásd a lenti táblázatot)
|
Gerenda-oszlop geometria |
Szerkezetelemzési modell eleme? |
|
Egyszerű elem (téglalap, kör) |
IGEN |
|
Összetett profil – rendelkezik tartószerkezettel |
IGEN |
|
Összetett profil - nincs tartószerkezet |
NEM |
|
Többszakaszos és/vagy keskenyedő |
IGEN, egyetlen helyettesítő profil vagy különféle profilok alapján |

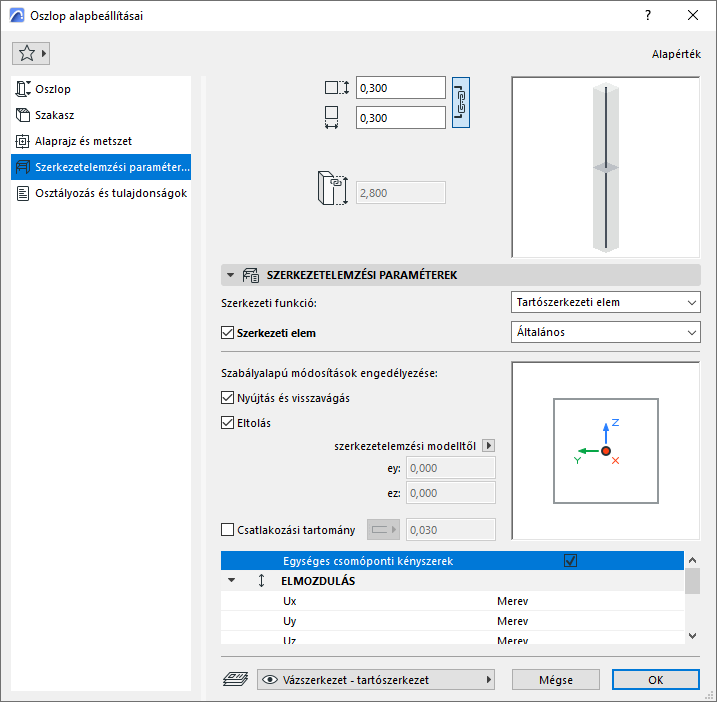

Eszközbeállítások az 1D elemeknél
Használja az oszlop vagy gerenda beállításainál található Szerkezetelemzési paraméterek panelt.

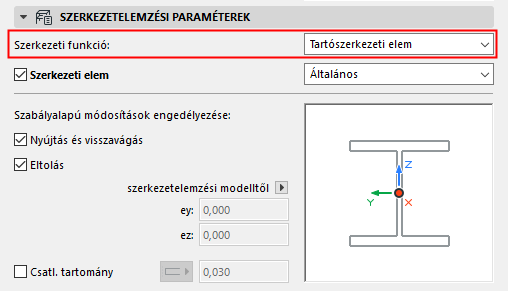

Szerkezeti funkció – Tartószerkezet engedélyezése
A szerkezeti funkciónál válassza a Tartószerkezet lehetőséget.
Ez az Osztályozás és tulajdonságok panelen található Szerkezeti funkció vezérlővel azonos vezérlő (és érték).

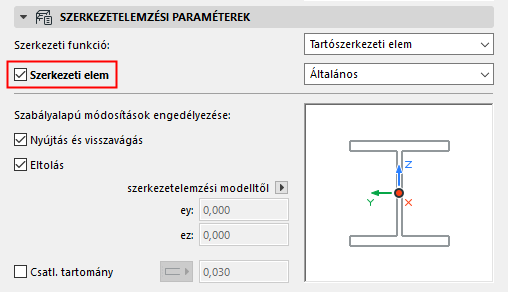

Szerkezeti elem – szerkezetelemzési modellbe foglalás engedélyezése
Alapértelmezés szerint ez a négyzet be van jelölve, vagyis az elem 1D elemként jelenik meg a szerkezetelemzési modellben.
Szüntesse meg a jelölést, ha az elemet NEM kívánja hozzáadni a szerkezetelemzési modellhez.
Megjegyzések:
–Csak akkor elérhető, ha a Szerkezeti funkció beállítása „Tartószerkezet”.
–Ha az elem réteges szerkezet vagy összetett profil, legalább egy teherhordó réteget/összetevőt kell tartalmaznia ahhoz, hogy bekerüljön a szerkezetelemzési modellbe.

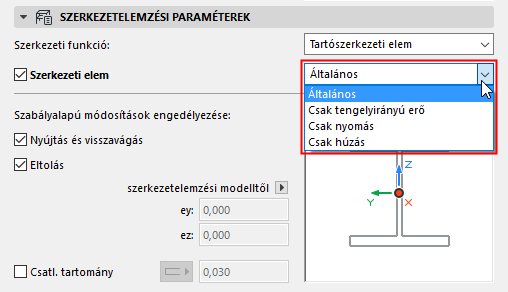

1D elem – A szerkezeti viselkedés meghatározása
A szerkezeti viselkedés beállításai határozzák meg, hogyan viselkedik az elem a végeselem eljáráson (FEM) alapuló szerkezetelemzési programban, azaz konkrétan milyen típusú erők elviselésére tervezték.
Válasszon beállítást az elem szerkezeti viselkedéséhez:
•Standard (alapértelmezett) – az elem az összes erő, pl. tengelyirányú és nyíróerők átvitelére is képes.
•Csak tengelyirányú erő
•Csak nyomás
•Csak húzás
Az elérhető meghatározások fixek, nem szabhatók testre.
A szerkezeti viselkedésként választott beállítás nincs hatással a fizikai modellre.

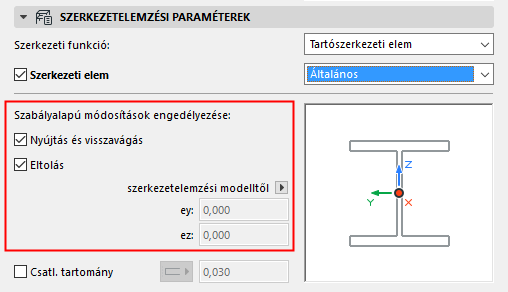

Szabályalapú módosítások engedélyezése – 1D elem
Jelölje be ezeket a jelölőnégyzeteket a vonatkozó igazítási szabályok alkalmazásához, amelyek a Szerkezetelemzési modell generálási szabályai párbeszédablakban adhatók meg.
Alapértelmezés szerint a Nyújtás és visszavágás és Eltolás négyzetek be vannak jelölve: a Generálás szabályai párbeszédablakban megadott nyújtás, visszavágás és eltolás beállítások érvényesek erre az 1D elemre is.
Ha egy igazítási szabály az „Illesztés” hozzárendezést használja, az csak akkor lesz érvényes erre az elemre, ha mindkét jelölőnégyzet be van jelölve.
Lásd Szerkezetelemzési modell generálási szabályai.
Az 1D elem automatikus igazítási szabályok alól történő kivonásához szüntesse meg a négyzet(ek) kijelölését. Így a vonatkozó igazítási szabályok nem lesznek alkalmazva erre az elemre.
Szükség esetén az elemhez beállítható egyéni eltolás (lásd lent).
Egyéni eltolás
Ha az Eltolás négyzet nincs bejelölve:
Állítson be új külpontosságot az elemhez grafikusan vagy konkrét érték megadásával.
Lásd Külpontosság.
Csatlakozási tartomány
Gerendák és oszlopok esetén: ez a beállítás virtuálisan meghosszabbítja az 1D elem magjának hosszát annak tengelye mentén.
A mag virtuális meghosszabbításának célja, hogy a gerenda vagy az oszlop teherhordó kapcsolatban legyen más elemekkel, amennyiben ilyen teherhordó kapcsolat nem áll fenn. Ezzel a virtuális meghosszabbítással érvényesíthetők olyan igazítási szabályok, amelyek eredményeként a tartószerkezeti elemeknek kapcsolódniuk kell.
A részleteket ld.: Csatlakozási tartomány (mag meghosszabbítása a csatlakozás biztosítása érdekében).
Elmozdulás és elfordulás/csavarodás
