Az Energiahatékonysági elemzés - (XLS formátumú jelentés) bemutatása

Kattintson a háromszöggel ellátott gombra az Energetikai modell ellenőrzése paletta jobb alsó sarkában a részletes havi energiamérleg Microsoft Excel fájlformátumban való elmentéséhez.

Terv alapadatok lap

Az XLS Energia teljesítmény jelentés Terv alapadatok szakasza alapvető információkat jelenít meg a projektről. Tartalma hasonlít az Energetikai teljesítmény értékelési jelentés PDF Alapadatok szakaszához, azonban további információkat tartalmaz az Időjárási adatokkal, a Hasznos terhekkel és a Figyelmeztető üzenetekkel (Hibák és figyelmeztetések) kapcsolatban.

Alább az Értékelés dátuma, a Terv adatai, mint például név és hely (koordinátákkal) látható, a felhasználó által a Helybeállítások párbeszédpanelben bevitt adatoknak megfelelően.

Az alap geometria és a héjszerkezet teljesítményével kapcsolatos adatok, mint a Bruttó alapterület, a Szellőztetett térfogat és a Külső fűtőkapacitás az Automatikus modell geometria elemzésből származnak.

A kiszámított hőátadási együtthatók (lásd U-érték (R-érték) számítás) az egész épületre, az egyes Épületszerkezet-csoportokra (lásd Szerkezetek lap) és a héjszerkezet nyílásaira (lásd Nyílászárók lap) vonatkozóan vannak megadva.

A fűtési és hűtési rendszerek hasznos terhei szimulációs eredmények, melyek bruttó rendszerterjedelmeket mutatnak.

Megjegyzés: Az Archicad Energetika elemzés funkciója önmagában nem nyújt elegendő információt a rendszerek és berendezések méretezéséhez. A Terv alapadatoknál megadott tervezett terhelések csak tájékoztató jellegű értékek. A rendszer méretezése csak az EcoDesigner STAR professzionális funkcióival lehetséges, amelyek az SSA/Forward ügyfelek számára állnak rendelkezésre.

Figyelmeztető üzenetek jelenítik meg a szimuláció előtt és során előforduló hibákat és figyelmeztetéseket.

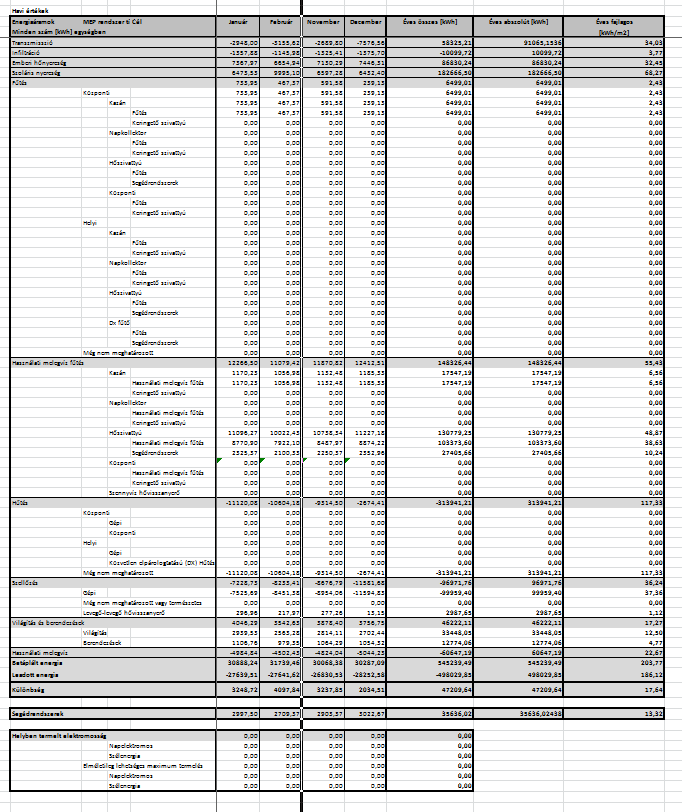

Terv energetikai jelentés lap

Az XLS Energia teljesítmény jelentés Terv részletes eredményei lapján látható adatrészletesség szintje meghaladja a PDF Energia teljesítmény jelentés Havi energiamérleg oszlopdiagramján látható részletességi szintet:

•A fűtést és hűtést a rendszerek és a konkrét cél (terek fűtése, meleg víz készítése) szerint tovább részletezzük. A rendszerek működtetéséhez szükséges kiegészítő energia külön van feltüntetve.

•A világítás és a Készülékek áramfogyasztásai külön vannak felsorolva a kombinálttal ellentétben.

Megjegyzés: Az úgynevezett helyi fűtési és hűtési rendszerek meghatározása csak az EcoDesigner STAR programmal lehetséges, amely az SSA/Forward ügyfelek számára érhető el. A helyi rendszeradatok ezért mindig 0 értéket kapnak az Archicad energetikai elemzés funkciójával létrehozott jelentésekben. Ugyanez vonatkozik a helyben termelt elektromosságra.

Részletes bevitelek lap

Ez a lap az épület geometriai információját jeleníti meg, ahogy az a Szerkezetek és a Nyílások lapon megjelenik. Ezeket az adatokat használhatja harmadik féltől származó, Excel alapú statikus energiakalkulációs szoftver bemenő adataiként.
