Megfeleltetési szabály létrehozása
1.Jelölje ki azt az IFC tulajdonságot, amelyet le szeretne képezni. A dőlt betűvel szedett adat nem képezhető le.

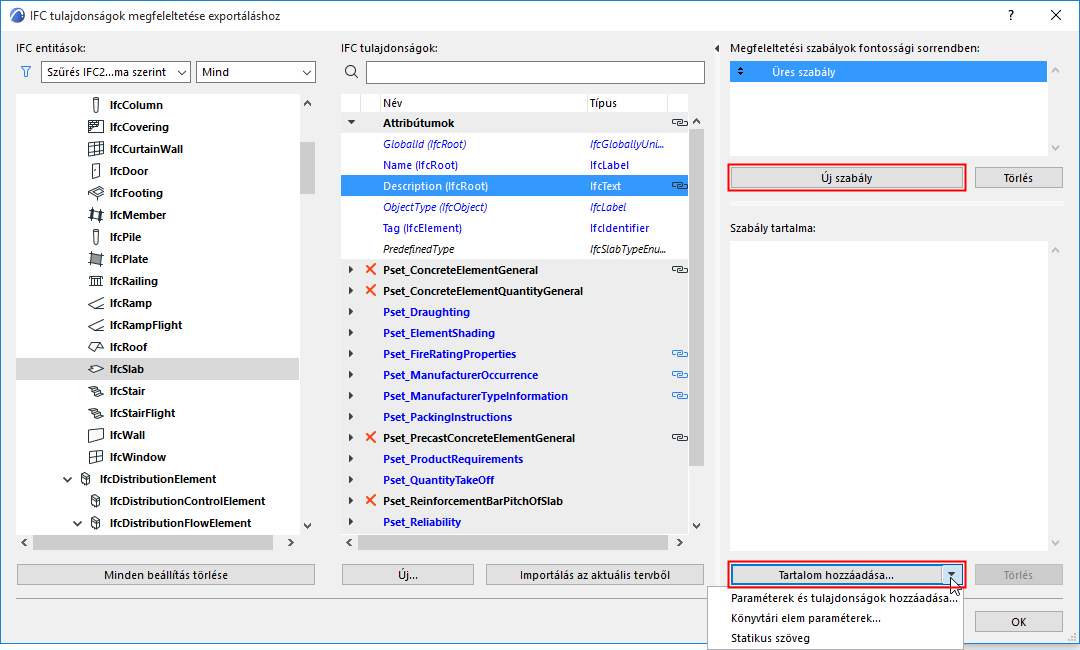

2.Kattintson az „Új szabály” gombra. Megjelenik az „Üres szabály” mező.
3.A „Tartalom hozzáadása” legördülő gombra kattintva válasszon mezőket a következő tartalomtípusokból:
–Paraméterek és tulajdonságok
–Statikus szöveg
Megjegyzés: Ha egy szabály több mezőt tartalmaz, akkor az eredmény a mezők összefűzéséből adódik, amelyet a program egy karakterlánccá fűz össze.

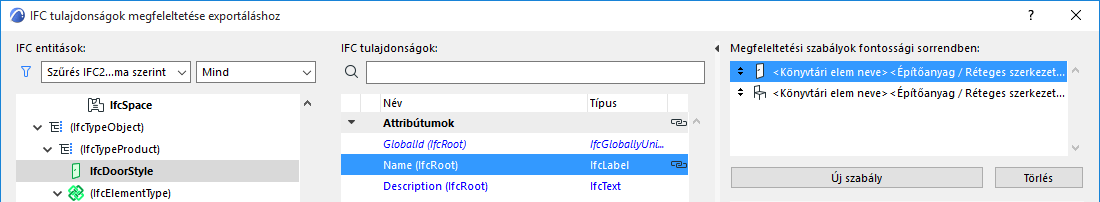

Egyetlen tulajdonsághoz több szabály is hozzárendelhető. Ez például akkor hasznos, ha több eszköz ugyanazt az IFC elemtípust hozza létre. A program olyan sorrendben alkalmazza a szabályokat, ahogyan megjelennek a felhasználói felületen, azaz az első érvényes szabály kerül alkalmazásra.

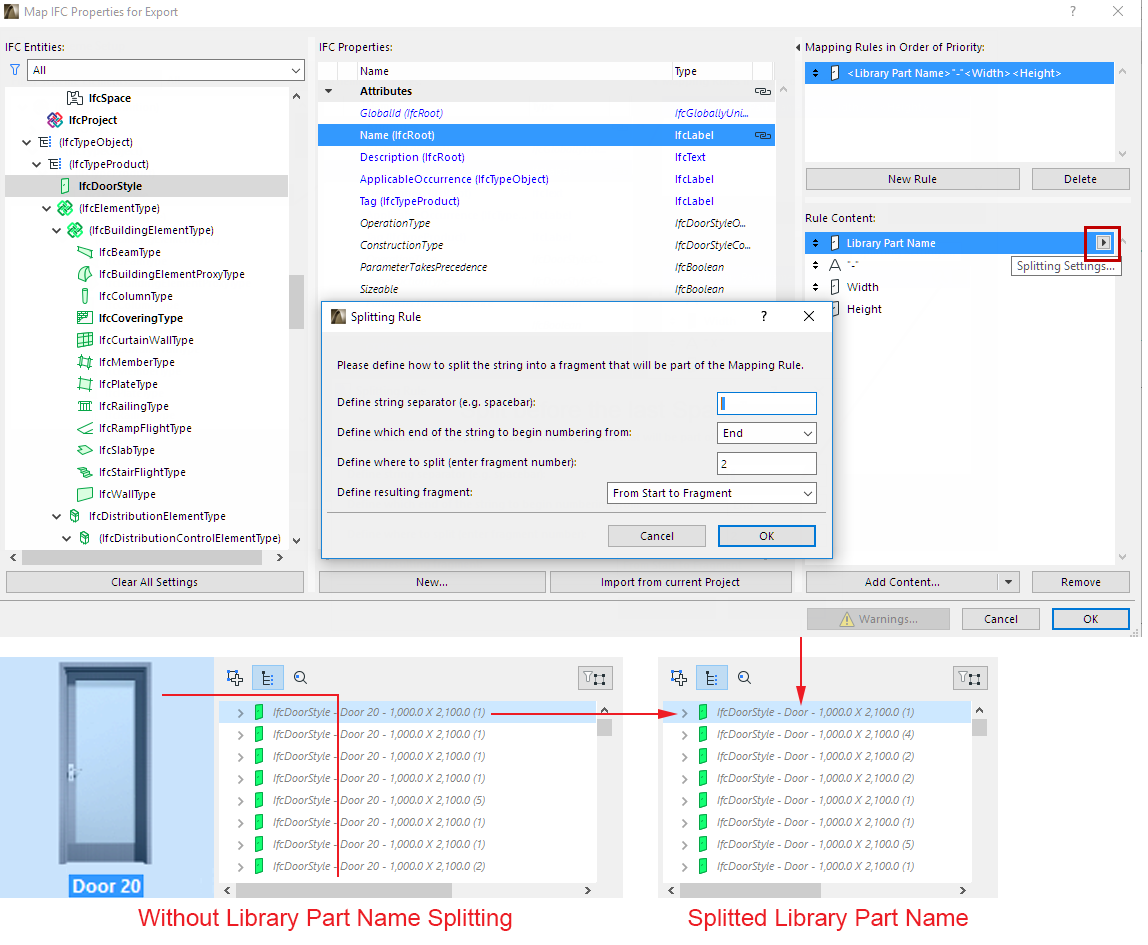

A karaktersor jellegű mezők feloszthatók.
A Szabály tartalma lehetőségnél (ha ki van választva egy karakterlánc típusú mező): kattintson a felugró ablakra a felosztási beállítások megnyitásához:
Például, felosztással kivághat egy adott részt a Könyvtári elem nevéből.
Könyvtári elem paraméterek
A könyvtári elem paraméterei kétféleképpen adhatók meg:
•Könyvtári elemtől függő: A kiválasztott könyvtári elem paraméter csak azokra az elemekre vonatkozik, amelyek tartalmazzák a szóban forgó paramétert. Ha a könyvtári elem paraméter a Tárgy altípus szintjén lett meghatározva, a paraméter-leképezés az alárendelt elemekre is érvényes lesz. Például: A GS Ajtó tárgy altípus „gs_list_cost” változó paraméterének leképezésekor a leképezés az összes olyan ajtóra (és „IfcDoor” elemre) érvényes lesz, amely a GS Ajtó alárendelt könyvtári elem elemeinek tagja (pl. Ajtó, Dupla ajtó, Fémajtó stb.). Lásd a lenti példákat.

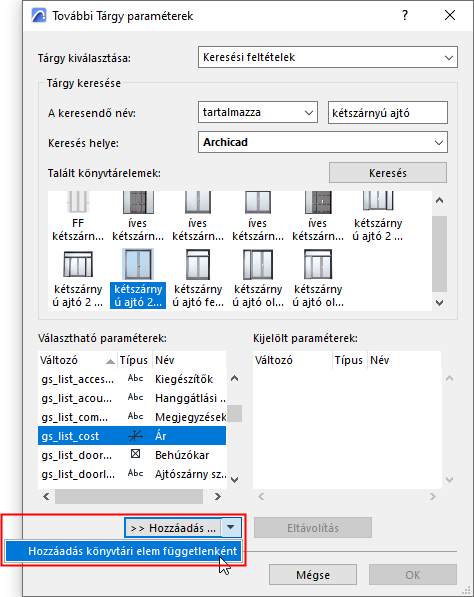

•Könyvtári elemtől független: A változó paraméter (pl. „gs_list_cost”) attól függetlenül lesz érvényes a leképezéskor, hogy melyik könyvtári elemből választották. Például: Ha a Dupla ajtó „gs_list_cost” paraméterét választja a könyvtári elemtől független paraméterként történő leképezéshez, a leképezés minden olyan ajtóra érvényes lesz, amelynél elérhető a „gs_list_cost” paraméter. Ha ezt az ajtóparamétert az IfcElement szintjén történő leképezéshez használják, a leképezés az IfcElement összes olyan alárendelt IFC entitására vonatkozik, amely tartalmazza a „gs_list_cost” paramétert (pl. berendezési elemek: karosszék, szék stb.). Lásd a példákat lent.
Megjegyzés: Ha a leképezési szabály olyan könyvtári elem paramétert tartalmaz, amely nincs betöltve a tervbe, akkor a szabály, a leképezett IFC adat és a leképezett IFC entitás piros színnel jelenik meg.
