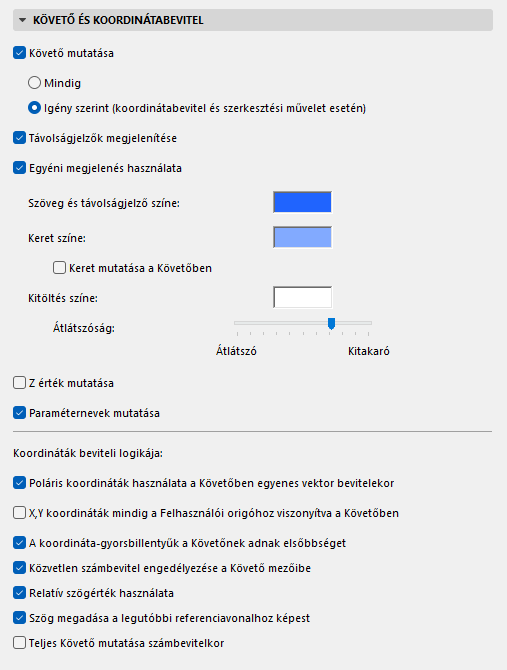

(Beállítások > Munkakörnyezet > Követő és koordinátabevitel)
Követő mutatása: Válassza ki a követő mutatására a kívánt lehetőséget:
•Mindig: A követő mindig látszik a terven, 2D és 3D-ben is, amint a kurzort mozgatja.
•Szükség esetén: A követő csak a koordináta bevitel és szerkesztési műveletek alatt látszik.
További részleteket ld. Követő.
Távolságjelzők megjelenítése
Aktiválja a távolságjelzőket alaprajzi beviteli/szerkesztési segédként, így megjeleníthetők a környező elemektől mért dinamikus távolságok.
Lásd Távolságjelzők.
Egyéni megjelenés használata: Jelölje be ezt a négyzetet, ha a Követőben egyéni színbeállításokat kíván használni a Követő, a Távolságjelző, illetve a Szerkesztő mód vezérlőelemeiben.
Megjegyzések:
–Ezek a színbeállítások a „Szerkesztési mód” felületet (pl. gombot és eszköztárat) is befolyásolják minden Szerkesztési móddal rendelkező eszköz esetében (Lépcsők, Korlátok, Oszlopok, Gerendák, Épületgépészeti eszközök)
–MacOS-en: a beállított színek az aktuális megjelenítési módra vonatkoznak (világos vagy sötét)
–Az egyéni színek alkalmazhatók az Eleminformációs címkékre is: jelölje be a „Követő színek használata” lehetőséget a Munkakörnyezeti beállítások Kiválasztási és Eleminformációk lapján: Kijelölés és eleminformáció
•Szöveg és távolságjelző színe: A követő előtér színét (szöveg színe) választhatja ki a kiugróból.
•Keret színe: Jelölje be ezt a négyzetet, ha külön színt kíván beállítani a kerethez a Követőben.
•Kitöltés színe: Válassza ki a Követő háttérszínét.
•Átlátszóság: A csúszkával beállítható a Követő hátterének átlátszósága.
Megjegyzés: Szükség esetén ezeket a színeket az Eleminformáció kiugróra is alkalmazhatja (Beállítások > Munkakörnyezet > Kijelölés és eleminformáció > Használd a Követő színeit).
Z érték mutatása: A követőben a Z értékének mutatása (ha alkalmazható).
Paraméternevek mutatása: A követőben a paraméterek mutatása. (Ezek a követőben mutatott adatértékeket azonosító szövegei, pl.: „Távolság”).
Koordináták beviteli logikája
Ez a része a panelnak a követőben mutatott koordinátákra és szögekre utal.
Poláris koordináták használata a Követőben egyenes vektor bevitelekor: Jelölje be ezt a négyzetet, ha a Követőben az X-Y koordináták felett látni szeretné a polárkoordinátákat (T/Sz vagy távolság, szög).
X, Y koordináták mindig a Felhasználói origóhoz viszonyítva a követőben: Jelölje be, ha abszolút X és Y koordinátákat kíván megjeleníteni a követőben, még akkor is, ha már aktiválta a „Relatív koordináták” beállítást a Koordináták palettán. Ilyen módon a követő a relatív polárkoordinátákat és az abszolút X-Y koordinátákat párhuzamosan mutatja.
A koordináta-gyorsbillentyűk a Követőnek adnak elsőbbséget: Ha bejelöli, a koordináta gyorsbillentyűk a követőhöz ugranak (a koordináták paletta helyett).
Engedélyezd a közvetlen számbevitelt a követő mezőbe: Ha bejelöli, a szerkesztő műveletek alatt a numerikus bevitel a követőbe koordináta bejegyzésként kerül be. Ha nincs bejelölve, be kell lépnie a követőbe koordináta gyorsbillentyűvel vagy a TAB billentyűvel.
Használj relatív szögértéket: Ha bejelöli, a szögértékek mérése a követőben (1) a derékszögű hálóhoz viszonyítva (1-től 180 fokig) vagy (2) vonallánc bevitelekor az előző bevitt szakaszhoz viszonyítva történik.
Ha ez a négyzet nincs kijelölve, a szögértékek 0 és 360 fok között lehetségesek.
Szögmérés a legutóbbi referenciavonalhoz képest: Amennyiben megjelöli ezt a négyzetet, a Követő szögértékei mindig az aktív referenciavonalhoz viszonyítva értendők. (Ehhez előbb aktívvá kell tennie egy referenciavonalat.)
A követő automatikus kibontása numerikus bevitelkor: Jelölje be a követő méretének automatikus növeléséhez a numerikus bevitel alatt.
