További panelek az Ablak és Ajtó eszköz beállításaiban

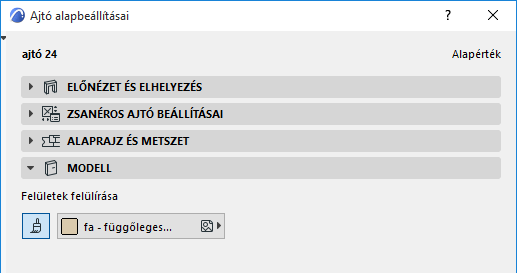

Ajtó/Ablak Modell panel (alapértelmezés szerint nem látható)
Ez a panel alapértelmezés szerint nem látható. Ha szüksége van rá, jelenítse meg a panelt az Ajtó/ablak beállításai menüpontban a Beállítások > Munkakörnyezet > Eszközbeállító párbeszédablakok lehetőségnél.
Ezen a panelen tetszés szerint állíthat be egyetlen felületet az Ajtó vagy az Ablak számára.
Aktiválja a Felület gombot, majd válasszon felületet a kiugró listából.

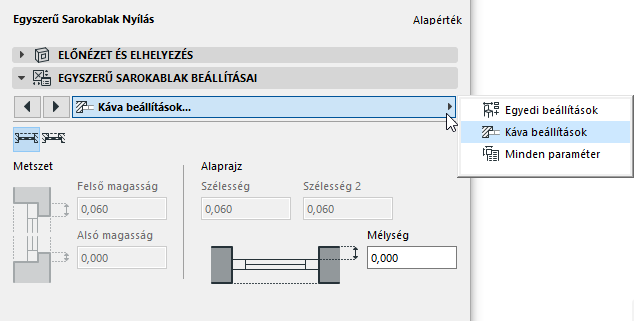

Ajtó/Ablak kávájának vezérlői (csak „nem szabványos” és „korábbi verziójú” nyílászárók esetén)
Külön Kávabeállítások lap csak bizonyos ajtók és ablakok esetén létezik, amelyek azonban nem találhatók meg az általános Archicad könyvtárban.
Ezekkel a vezérlőkkel testre szabhatók a káva különböző elemei, mint például a felső magasság, az alsó magasság, a káva/párkány szerkezete, a bal és jobb oldali keret mélysége vagy a káva mélysége.
A megjelenő listából válasszon ki egy előre definiált méretjelet, vagy tallózva keressen egy másik méretjelölő tárgyat.
Az ajtó/ablak jelölők a tervben a Dokumentáció > Modellnézetek > Modellnézet-beállítások panel Ajtó/Ablak beállítások részében jeleníthetők meg vagy rejthetők el.
További részleteket lásd Szerkezeti elemek modellnézet-beállításai.
A Méretjelek lényegében parametrikus GDL tárgyak, melyek véglegesen a nyílásokhoz vannak kapcsolva.
Az Ajtó/Ablak jelölők méretezési egységeit és az Ajtó/Ablak jelölőkön kijelzett párkány magasság méretezési egységeit a Beállítások > Terv beállításai > Méretezési egység panelen lehet beállítani.
További részleteket lásd Méretezési egység alapbeállításai.
Az előnézeti ablakban ellenőrizheti a kiválasztott jelölő megjelenését.
Padlószerkezet vastagsága: Ezzel a vezérlővel állíthatja be az Ajtó/Ablak jelölőt, hogy olyan párkány magassági értéket jelezzen ki, ami figyelembe veszi a padlószint és a fal alja közötti magasságkülönbséget (például szőnyeg- vagy parkettapadló miatt). Ez az érték azután beszámítódik az Ajtó/Ablak jelölőn látható párkány értékbe.
Ez az érték nem befolyásolja az ajtó/ablak elhelyezését.
Lásd még: Parapet magasság a Padlószerkezet vastagságának felhasználásával.
Ajtó/Ablak jel szövegstílusa
Lásd Formátum.
