Ez a panel a következő helyeken elérhető
•Kijelölt méretszám beállítása
•Szintméretezési beállítások

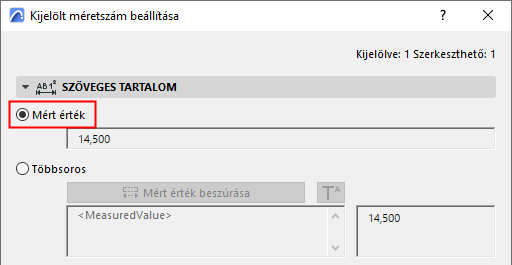

Mért érték (méretszöveg)
A kijelölt méret mért értéke látható.

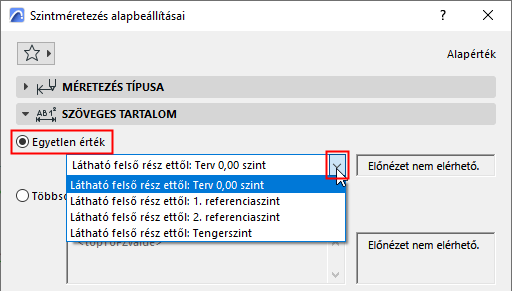

Egyetlen érték (szintméretezés)
Alapbeállítás az elem látható felső része magasságának megjelenítéséhez.
Megjegyzés: A „Látható felső rész” az elem aktuálisan látható felső része (amely a részleges szerkezetmegjelenítéstől függ).
Válasszon hivatkozási szintet, amelytől mérni kívánja az elem látható felső részét:
•Terv 0,00 szint
•Tengerszint
•Egyéb hivatkozási szint
A referenciaszintek a Beállítások > Terv beállításai > Referenciaszintek menüben állíthatók be.

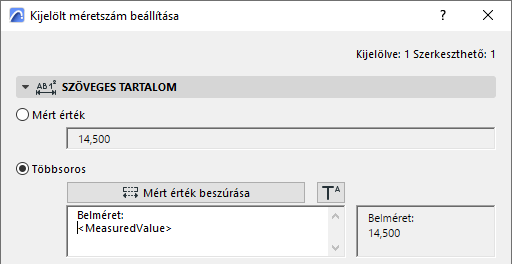

Egyedi
További beállítások a mért értékekhez és hivatkozási szintekhez. Hozzáadható egyedi szöveg és felső index, valamint készíthető többsoros szöveg.
Mért érték beillesztése (méretszöveg)
Kattintson a méret mért értékének beillesztéséhez a többsoros szövegmezőbe.

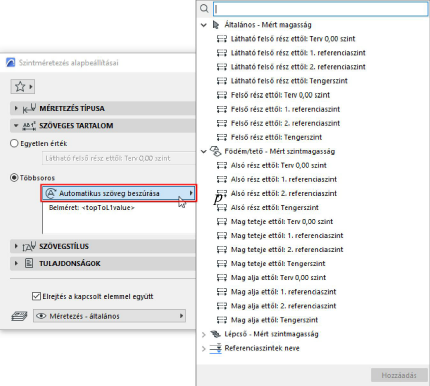

Automatikus szöveg beillesztése (szintméretezés)
Kattintson (a látható felső résztől) eltérő elhelyezési szint és másik hivatkozási szint választásához.
•Elhelyezett szintméretezés szerkesztésekor: az elérhető automatikus szövegek az elemtípustól függnek.
•A hivatkozási szintek nevei automatikus szöveggel jeleníthetők meg (ezek szöveges karakterláncok)
•Több sornyi szöveg is megjeleníthető (a sortöréshez nyomja meg az Enter gombot), és/vagy egyedi szöveg is hozzáadható.

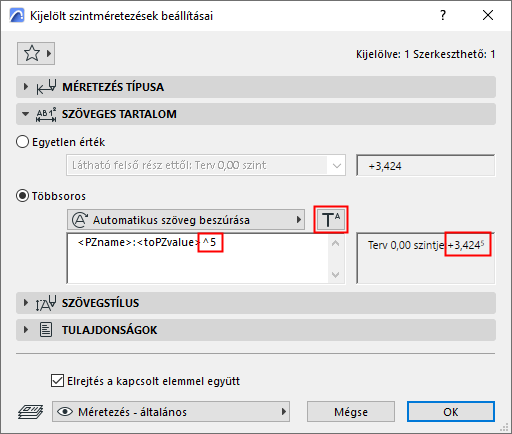

Felső index hozzáadása méret szövegéhez
Kattintson a Felső index hozzáadása szimbólumra, majd írja be a felső index szövegét. (A szimbólum beszúrási jelként jelenik meg a párbeszédpanelen.)
Ha a szöveget normál betűtípussal szeretné folytatni, kattintson ismét a Felső index hozzáadása gombra.
Megjegyzés: Ha a méret már tartalmaz felső indexet – mivel a Beállítások > Terv beállításai > Méretezési egység alatt megadható Extra pontosságot használja –, gépeljen egy szóközt a Felső index jel elé. Ellenkező esetben maga a beszúrási jel jelenik meg a méret szövegében.
A mértékegység a Méretezési beállításoknál (Beállítások > Terv beállításai > Méretek) adható meg.
