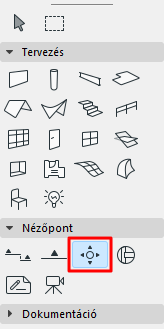

Belső Falnézet (BF) eszköz beállításai
A valamennyi eszköz eszköztárában érvényes általános beállítások leírását ld. Munkavégzés az Eszközbeállító párbeszédablakokban.
A részleteket lásd: Falnézetek (BF).
Belső Falnézet Általános panel
Az ezen a panelen megadott beállítások annak függvényében változnak, hogy a kijelölt Belső falnézet (BF) a teljes BF csoport vagy annak csak egy nézőpontja. Ha nincs kijelölve semmi, a BF csoport alapbeállításai lesznek érvényesek.

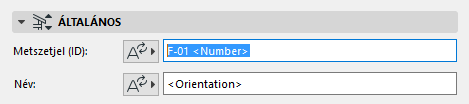

BF csoport esetén:
Hivatkozott azonosító: Adjon meg tetszés szerinti egyéni Azonosítót vagy az Automatikus szöveg gombra kattintva válasszon Automatikus szöveg hivatkozást az Azonosító részeként.
Név: Adjon meg tetszés szerinti egyéni Nevet vagy az Automatikus szöveg gombra kattintva válasszon Automatikus szöveg hivatkozást a Név részeként.

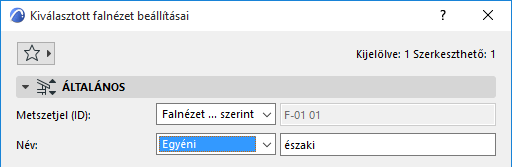

Egyéni BF nézőpont esetén:
Hivatkozott azonosító/Név: A szülő BF csoport beállításokban megadott Azonosító vagy a Név átvételéhez hagyja meg a „BF csoport szerint” beállítást a felbukkanó menüben.
A szülő BF csoport Azonosító/Név beállításaiban megadott Automatikus szöveg egyedileg kerül értelmezésre a csoport minden nézőpontjához.
Ha más Azonosítót/Nevet kíván megadni a nézőponthoz, váltson a felbukkanó menüben az Egyéni beállításra, és adja meg a kívánt szöveget.
Jel hivatkozás: Válasszon egy elemet, amelynek az adatait meg kívánja jeleníteni a BF jelben:
•a Belső falnézet nézőpontot, azt annak helyével azonosítva a Navigátor Terv térképén;
vagy
•a Belső falnézet nézőpont először lehelyezett rajzát, azt annak helyével azonosítva a Tervlapkönyv hierarchiájában
Hivatkozás: Megmutatja a kiválasztott hivatkozási elem elérési útvonalát (helyét a Navigátor hierarchiában).
A Jel hivatkozás újrameghatározása: Válasszon a felbukkanó lehetőségek közül (nézőpontot vagy a nézőpont először lehelyezett rajzát).
Belső falnézet állapota
Válassza ki, hogy milyen a homlokzat és az alaprajz közötti kapcsolat állapota.
•Modell automatikus újraépítése: az automatikus újraépítésű Modell típusú Belső Falnézet automatikusan újraépül, akárhányszor megnyitja vagy a képernyő előterébe hozza azt.
•Modell manuális újraépítése: Az ilyen állapotú belső falnézet nem épül újra automatikusan. Csak úgy tudja a modell alapján újraépíteni, ha a Nézet menüből kiválasztja Az összes homlokzat újraépítése a modellből parancsot.
•Rajz: A Rajz állapotú Belső falnézet panelen az elemek szétbontódnak azokra a 2D-s elemekre, amelyek nincsenek az alaprajzhoz kapcsolva és nem épülnek automatikusan újra a modellel. Mindemellett, a Rajz frissíthető a modellen végrehajtott változtatások szerint.
Megjelenítés ezen szinteken
Ebből a kiugró listából kiválaszthatja, hogy a belső falnézet vonal és jel melyik szinten jelenjen meg.
•Ha a Végtelen választógombot választotta a Függőleges tartomány alatt, akkor válassza ki a Minden szint lehetőséget vagy egy adott egyéni szintet (válassza ki a legördülő listában látható szintet vagy válassza a Szint tallózása lehetőséget, és válassza ki a terv egy másik szintjét.)
•Ha a Függőleges tartomány számára a Lehatárolt gombot választotta és megadott magasságértékeket is, akkor két további lehetőség is elérhető lesz.
A tartományba teljesen beleesik: A metszetvonal minden olyan szinten megjelenik, amelyik a megadott tartományba teljesen beleesik.
A tartományba részlegesen beleesik: A metszetvonal minden olyan szinten megjelenik, amelyik a megadott tartományba legalább részlegesen beleesik.

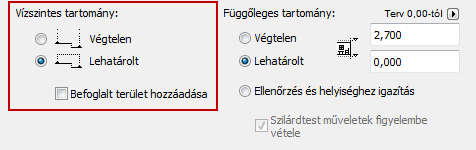

Vízszintes tartomány
A vízszintes tartomány lehet végtelen vagy lehatárolt.
Az alapértelmezett beállítás a Lehatárolt. Ekkor a BF nézet vízszintesen a helyiség határvonaláig nyúlik.
Ha a helyiség határvonala egy fal, a nézet automatikusan a fal mélységéig nyúlik.
A vízszintes tartomány kiigazításához jelölje ki a helyiség határvonalat, majd nyújtsa vagy zsugorítsa a mozgó paletta parancsaival. (Az ezen a szegmensen nyújtással/zsugorítással végrehajtott módosítások a szomszédos vonalszegmensekre is megfelelően kihatnak, mint bármely sokszögvonal szerkesztésekor.)
A végtelen vízszintes tartomány azt jelenti, hogy a falnézet nézőpont vízszintesen továbbnyúlik, hogy a modell összes látható részét magába foglalja.
Megjegyzés: Az Archicad 18-as verziójától kezdődően a belső falnézet elemeinek láthatóságát máshogyan kell beállítani. A korábbi verziókban az elemek befoglaló négyzete határozta meg, hogy azok láthatók-e a nézőpontból. Ha a korábbi verziókban alkalmazott megoldást kívánja használni, jelölje be a Korábbi belső falnézet jelölőnégyzetet a Terv beállításainál. (LásdÖrökölt beállítások.)

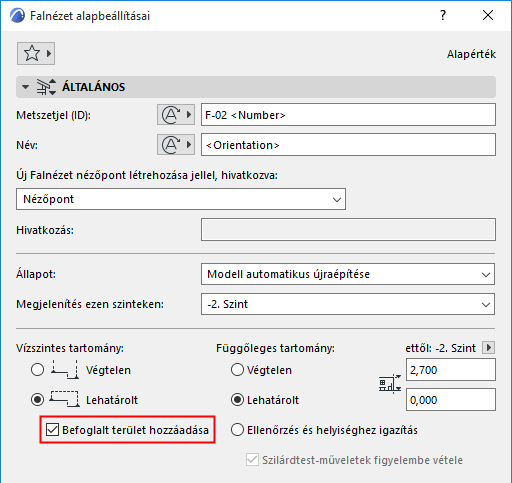

Befoglalt terület hozzáadása (Falnézet alapbeállításai)
Ha szeretné a befoglalt területeket hozzávenni a Falnézet nézőponthoz, válasza a Befoglalt terület hozzáadása parancsot. Ez a jelölőnégyzet elérhető:
•a Falnézet alapértelmezett beállításainál (a BF elhelyezése előtt be kell állítani; már elhelyezett BF-hez nem állítható be ez a vezérlő)
•ha a Lehatárolt lehetőség van kiválasztva a vízszintes tartományhoz
Függőleges tartomány
A függőleges tartomány az alaprajzi szint magasságát adja meg, ami a Belső Falnézet ablakban is megjelenik.
•Végtelen: A Homlokzat a terv teljes magasságát átfogja majd.
•Lehatárolt: A homlokzat egy meghatározott függőleges tartományra korlátozódik. Ha ezt a gombot választja, akkor adja meg a belső falnézet alsó és felső határának a magasságát. A határ felett és alatt található elemek nem jelennek majd meg a Belső Falnézet ablakban.
Az előugró menüben meghatározhatja, hogy a program ezt a függőleges tartományt a Terv 0,00 szintjétől mérje-e vagy pedig egy adott egyéni szinttől: válassza ki a legördülő listában látható szintet vagy válassza a Szint tallózása lehetőséget, és válassza ki a terv egy másik szintjét.
•Ellenőrzés és helyiséghez igazítás: A Belső falnézet a BF nézőpont függőleges tartományának Belmagasságát fogja használni (amennyiben észlel valamilyen helyiséget a Belső falnézet határán belül).
Ha szeretné, hogy ez a helyiség számítás figyelembe vegyen bármilyen Szilárdtest-műveletet, jelölje be a Szilárdtest-műveletek figyelembe vétele jelölőnégyzetet.
Falnézet modell megjelenése panel
A Falnézet beállítások panel Modell megjelenése vezérlőivel meghatározhatja a metszett és nem metszett elemek megjelenését a nézetben.
Ezek a beállítások nagyon hasonlóak a Metszet beállítások Modell megjelenése panelén található beállításokhoz.
A Falnézeteknél hiányzik a „Távoli elemek halványítása” megjelenítési lehetőség.
Lásd Modell megjelenése (metszet típusú nézetek).
Nézetet takaró falak elhagyása
Jelölje be ezt a négyzetet, ha nem kívánja megjeleníteni a közbenső falakat a Belső falnézet nézőpontban.
Jel elhelyezése: Ezzel a vezérlővel hozhat létre BF nézőpont csoportot. Válasszon a következő lehetőségek közül:
•Egyenként minden falnézethez: Annyi jelet helyez el, ahány nézőpontot létre hoz a Csoportban.
•Egy közös Jel a falnézet csoporthoz: Egyetlen jelet helyez el a teljes nézőpont csoporthoz.
Jeltípus kiválasztása: Válasszon paraméteres jelet a listából.
A kiválasztott jel 2D-s jelképe megjelenik az előnézet ablakban.
Határozza meg a jel méretét és tollszínét.
Egységes jelölő toll: Jelölje be ezt a négyzetet, ha ezt a tollszínt kívánja használni a jelölő szimbólum minden részéhez, a jelölőhöz bárhol máshol beállított egyedi színektől függetlenül.
