Felületháló eszköz beállításai
A valamennyi eszköz eszköztárában érvényes általános beállítások leírását ld. Munkavégzés az Eszközbeállító párbeszédablakokban.

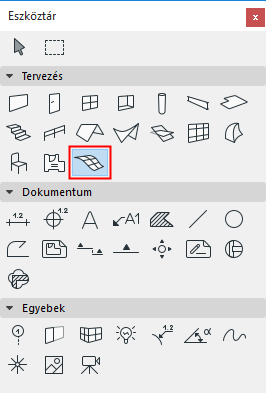

A Felületháló eszköz egyszerű és szegélyezett felületek, valamint folytonos testek létrehozására szolgál, a megfelelő csomópontok elhelyezkedésének meghatározása, illetve újabb csomópontok beszúrása segítségével.
A felületháló létrehozása két fontos dologtól függ: a Felületháló referenciasíktól és a Felületháló éleitől.
Rajzolja meg a felülethálónak a felületháló referenciasíkra vetített fő körvonalait. Ezt követően elkezdheti kiemelni ebből a síkból a felületháló felső felületének jellemző pontjait.
További részleteket lásd Felülethálók.

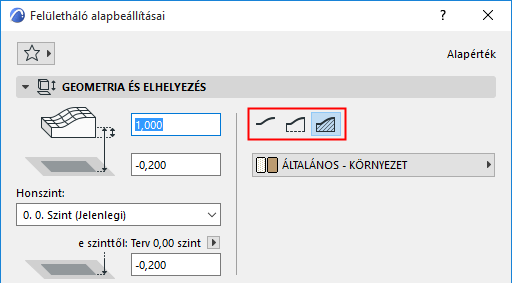

Felületháló Geometria és elhelyezés panelje
Felületháló magassága: Adja meg, hogy a felületháló mennyivel nyúljék a felületháló referenciasík alá.
•Az eredményül kapott alapmagasság negatív értékként jelenik meg az Infótáblán.
Távolság a honszinttől: Kiszámítja a felületháló referenciasíkjának magasságát a honszintjétől.
Honszint
Lásd Honszint.
Válasszon egy eszközt a felületháló építéséhez:
•Csak felület
•Felület szegéllyel
•Tömör test
Építőanyag: Válasszon építőanyagot a Felületháló számára a kiugró menüből.
Felületháló Alaprajz és metszet panel
Lásd Elem alaprajzi és metszeti megjelenítése.
Megjegyzés: Ezek a beállítások csak a tömör testeknél alkalmazhatók, a csak felületekkel rendelkező és a szegélyezett Felülethálóknál nem.
Megjegyzés: A távoli szinteken megjelenített felülethálók vonaltípusa a Beállítások > Terv beállításai > Örökölt beállítások párbeszédablakban van megadva.
•Élek kiválasztása: Válasszon a Minden él megjelenítése és a Felhasználó által definiált élek megjelenítése között (az utóbbi esetben csak a felületháló rajzolásakor megadott élek jelennek meg.)
•Gerinc tolla: Határozza meg mind az egyedileg megadott, mind a generált gerincvonalak tollszínét.
Fedő kitöltések
Lásd Fedő kitöltés hozzárendelése.
Itt állítható be a felületháló 3D-s megjelenése.
További részleteket lásd 3D textúra illesztés.
3D megjelenés
A létrehozott élek 3D modellben való megjelenésének beállítására szolgál (éles vagy sima).
•Minden él éles: A felületháló a 3D ablakban élesen csatlakozó háromszögekként jelenik meg.
•Felhasználói élesség: Kapcsolja be ezt a gombot, ha a felületháló felhasználó által meghatározott gerincei élesen, míg a többi érintkező felület legömbölyítve jelenjen meg bárhol máshol.
•Minden él simított: a felületháló simítottan csatlakozó felületként jelenik meg.
Ha a Minden él simított lehetőséget választja, csak a felhasználó által megadott élek jelennek meg a 3D-s nézetben.
