Per modificare un Profilo Complesso, si utilizzerà l'Editor Profilo: una finestra di modifica 2D separata che si apre automaticamente ogni volta che si apre un Profilo da modificare.
1.Aprire il Gestore Profilo e selezionare un profilo da modificare.

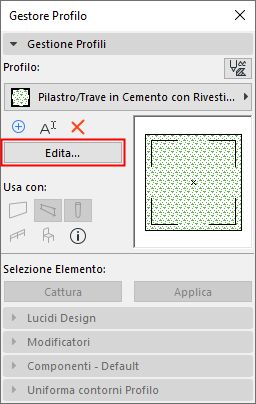

2.Fare clic su Edita.

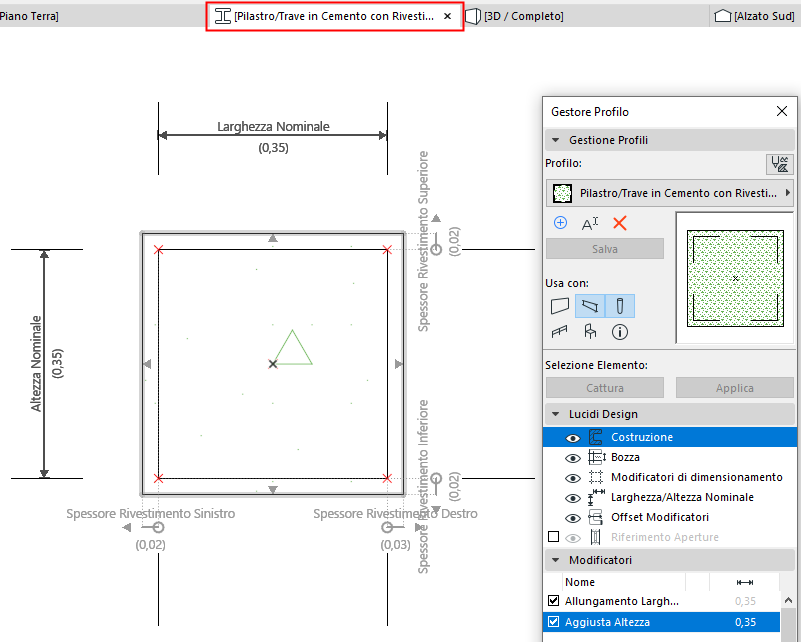

Il Profilo selezionato si apre nell'Editor Profilo.

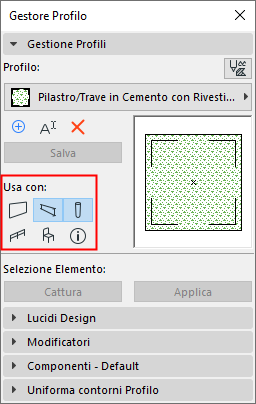

"Usa con": definire la disponibilità del profilo
Nell’Editor Profilo:
1.Fare clic su Edita
2.Fare clic su una o più icone per rendere questo profilo disponibile per determinati strumenti: muri, colonne, travi, componenti di ringhiera o Elementi di Libreria.
Nota: i Profili per gli elementi di libreria sono disponibili solo per elementi GDL che includono un'opzione di selezione del profilo - come i componenti Curtain Wall e Scala.
Crea/Edita Componenti Profilo.
Nell’Editor Profilo:
Usare lo Strumento Retino per tracciare o editare la sezione trasversale del profilo complesso. Sono disponibili solo gli strumenti di disegno 2D.

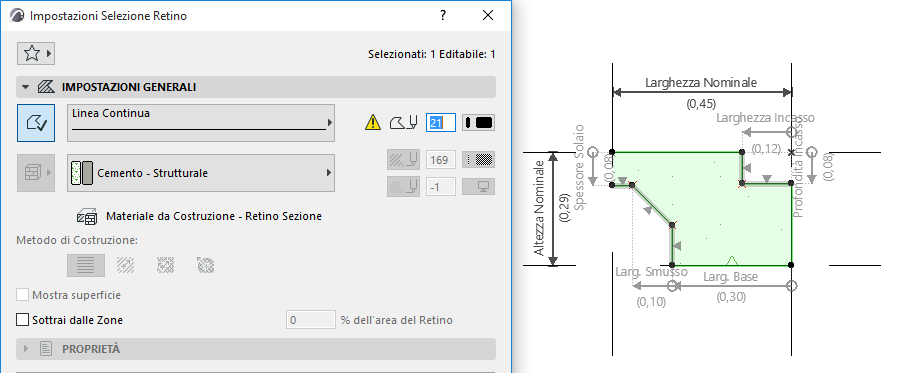

Selezionare l’elemento Retino, quindi utilizzare Impostazioni Selezione Retino per assegnare il tipo di Materiale da Costruzione e il tipo di Linea Sezione.
•Solo gli Hotspot e i Retini disegnati con lo strumento Retino faranno parte del profilo salvato.
•Gli altri elementi in 2D aggiunti all’Editor Profilo (linee, quotature, ecc.) possono essere usati come sussidi locali per il disegno, ma non avranno effetto sull'aspetto finale del profilo complesso. Questi sussidi per il disegno sono posizionati nel lucido di Design "Bozza" del Gestore Profilo.
•I retini sovrapposti sono supportati e verranno ritagliati in base alla Priorità del loro Materiale da Costruzione a livello di elemento inserito.
•L'Origine Profilo è un punto di riferimento significativo. Vedere Origine Profilo nella finestra Editor Profilo.
Utilizzare gli altri controlli del Gestore Profilo per editare la geometria e il comportamento del Profilo:
