Usare Sovrascritture Grafica per applicare un'apparenza predefinita (Colore, Retino) agli elementi del modello in base alla vista, per fornire informazioni al primo sguardo.
Per esempio:
•Visualizzare elementi con colori diversi in base al loro stato di ristrutturazione
•Visualizzare tutti muri a intonaco in blu
•Evidenziare un gruppo di zone con caratteristiche comuni (ad es. aree non riscaldate)
•Evidenziare tutti gli elementi che hanno una specifica Prestazione Acustica o Resistenza al Fuoco

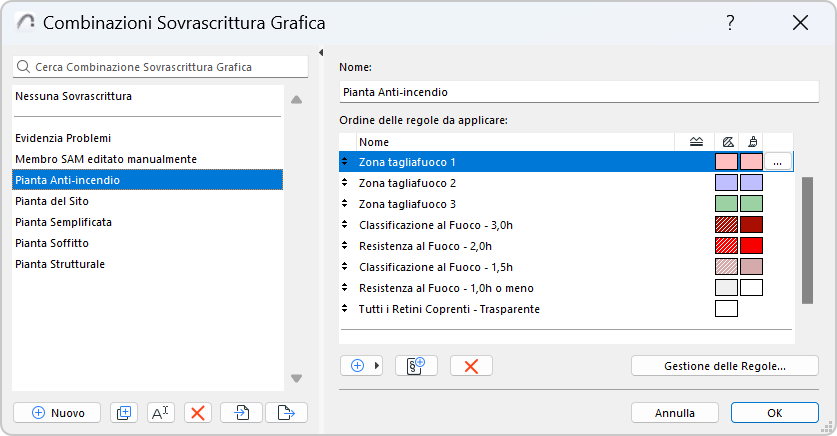

Zone secondo la Resistenza al Fuoco
L'Etichetta informativa dell'elemento elenca le eventuali Regole di Sovrascrittura Grafica applicate all'elemento::
Applicazione delle Regole Sovrascrittura Grafica
Ci sono due modi di Assegna una Sovrascrittura Grafica:
•Per Combinazione di Sovrascrittura Grafica: una Combinazione di Sovrascrittura Grafica è una raccolta di Regole di sovrascrittura grafica applicate, secondo un determinato ordine, agli elementi che corrispondono ai criteri della Regola.
•Per Filtro della Ristrutturazione: il Filtro della ristrutturazione definisce quali elementi (in base allo Stato Ristrutturazione) devono essere visualizzati con una sovrascrittura.
Combinazione di Sovrascrittura Grafica e Filtro Ristrutturazione vengono salvati con le impostazioni di ogni vista. Per qualsiasi vista, le Regole della Combinazione di Sovrascrittura Grafica vengono applicate per prime. Le regole applicate dal Filtro della Ristrutturazione hanno la priorità più bassa.
Eccezione: non è possibile impostare una Combinazione di Sovrascrittura Grafica o un Filtro Ristrutturazione per le viste che si basano su Tipo Disegno o Sezione a Ricostruzione Manuale o su Marker Alzato.
Combinazioni Sovrascrittura Grafica
Eccezioni: quando non si applicano le Sovrascritture
Criteri delle superfici nelle Regole di Sovrascrittura Grafica e nella Verifica delle Interferenze
