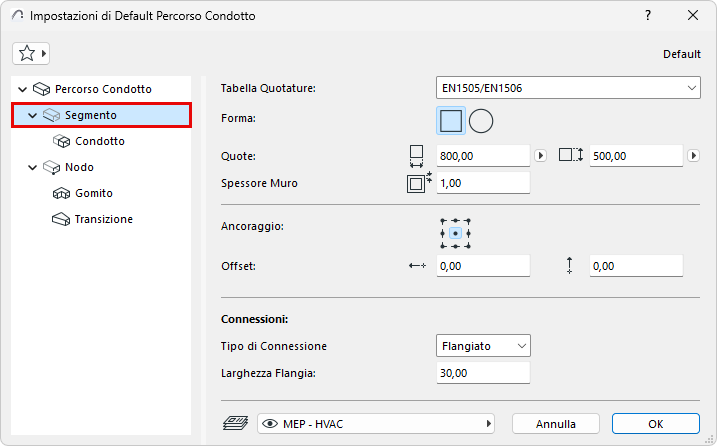

Percorso Impostazioni Segmento
Disponibile con Archicad Collaborate
Tabella Dimensioni
Scegliere una Tabella dimensionale. (Definire le tabelle a Specifiche Percorso.)
Forma
(Solo Conduttura:) Scegliere una sezione trasversale: Rettangolare o Circolare.
Quotature
•(Solo Conduttura:) Per il rettangolo: Inserire le dimensioni della sezione trasversale.
•Scegliere uno Standard di Quotatura circolare dalle Tabelle di Quote definite. Vedere Specifiche Percorso.
Nota: è possibile personalizzare la sezione trasversale di qualsiasi segmento durante l'immissione: vedere Modifica al volo dei parametri del Percorso.
Spessore Muro
Spessore della parete dell'elemento MEP.
Allineamento e offset
Vedere Modifica della linea di riferimento del segmento - allineamento e offset
Scegliere il tipo appropriato (ad es. Flangiato, Saldato, Semplice) - questo varia a seconda del tipo di Percorso. Immettere la larghezza/il diametro, se applicabile.
Quindi i gomiti e i nodi del segmento utilizzeranno i collegamenti secondo le scelte effettuate.
Nota: quando si inizia un elemento di percorso da un oggetto MEP indipendente, l'elemento di percorso "eredita" automaticamente il Tipo di connessione dell'oggetto, invece del Tipo di connessione impostato per l'elemento di percorso.
