Impostazione di Tabelle delle quotature per Segmento, Gomito, Diramazione, Transizione

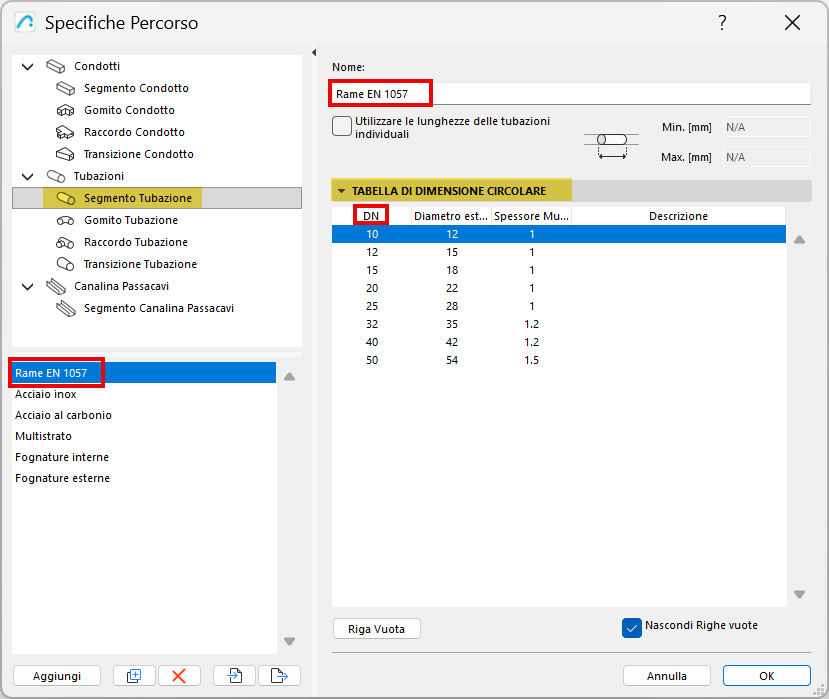

Nelle Specifiche di Percorso, selezionare un tipo di Elemento MEP. Qui è possibile creare o modificare le tabelle di dimensioni preimpostate.

•Le voci elencate (ad esempio le voci DN) provengono dal Set di riferimento. (vedere Creare impostazioni di riferimento per Condutture e Tubazioni)

•Impostare i valori di dimensione desiderati per ciascuno, come necessario.

•Il tipo di elemento MEP può avere più tabelle di quote preimpostate: fare clic su Aggiungi o Duplica per creare tabelle aggiuntive.

•Alcune righe possono rimanere vuote se non si utilizza quell'elemento. Selezionare "Nascondi righe vuote" per visualizzare solo gli elementi utilizzati.

•Duplicare e editare qualsiasi tabella dimensioni per crearne di nuove e modificarne i valori. Vedere anche Riga vuota: cancellare il valore DN per il segmento del condotto o del tubo)

Utilizzare lunghezze individuali

Vedere Usare le lunghezze individuali di tubi e condotti.

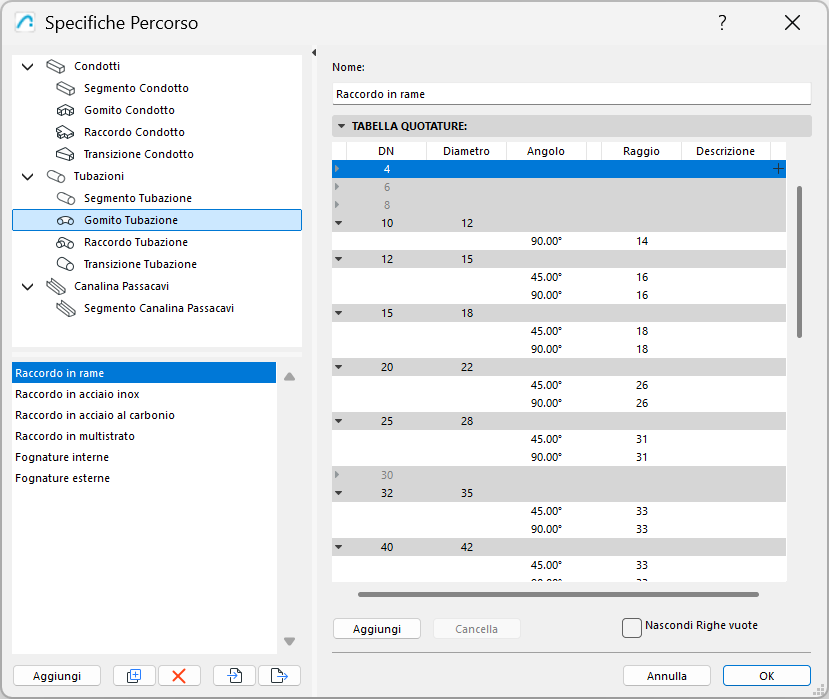

Definire le curve ad angolo

Configurare tutti i parametri angolari standard per gomiti e diramazioni di tubi o condotti.

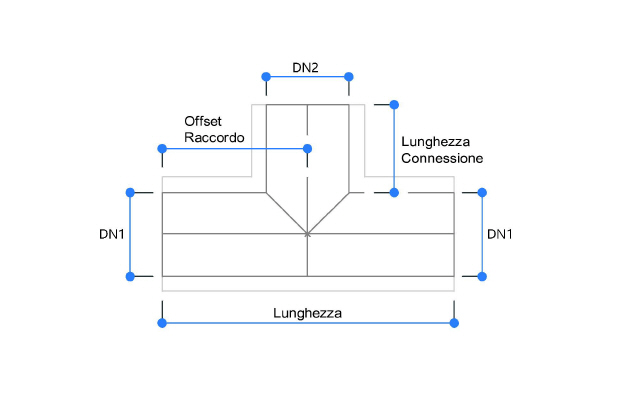

Impostazione delle dimensioni della Diramazione

Le dimensioni della diramazione includono più parti:
