Visualizza i dati di ventilazione
1.Creare un sistema di ventilazione utilizzando elementi di canalizzazione
2.Per gli elementi del percorso del condotto e del terminale (nella finestra di dialogo impostazioni o nella Palette Informazioni)

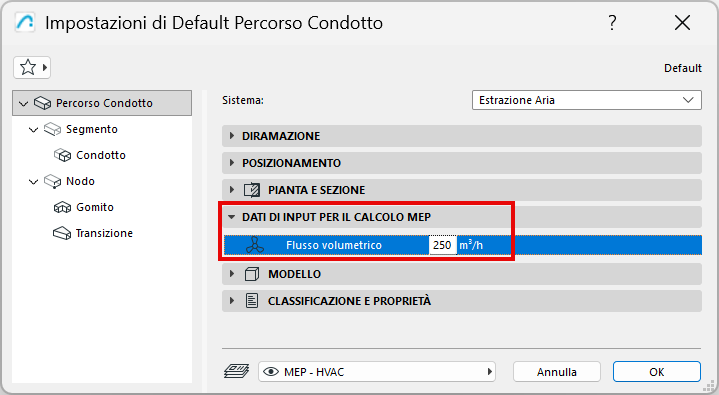

•Immettere i valori della portata volumetrica
•Per i terminali: scegliere aria di Scarico o di Mandata
3.Aggiungere i sistemi di ventilazione al Browser del sistema MEP (vedere Aggiungere il sistema MEP al Browser del sistema MEP)

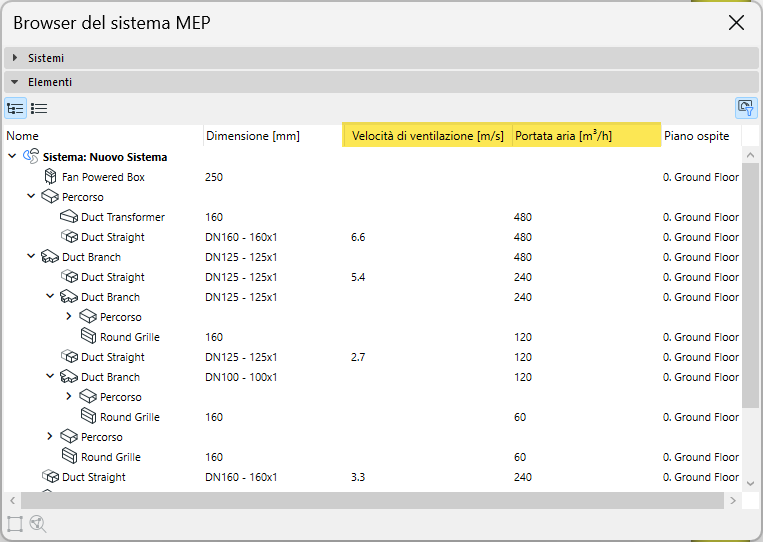

4.Controllare i calcoli del sistema nel browser: selezionare un sistema nella metà superiore del browser per visualizzare le dimensioni e i calcoli degli elementi che lo compongono, elencati in basso:
•I flussi di volume vengono aggiunti fino al punto di partenza del sistema
•La velocità viene calcolata per i percorsi e i segmenti
Questi dati si basano sulle dimensioni dell'elemento e sui dati della Portata volumetrica immessi per gli elementi terminali e il percorso della conduttura con estremità aperta.

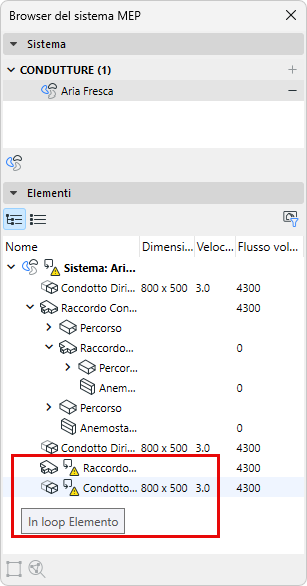

Nota: quando nel sistema si formano dei percorsi ad anello, diventa impossibile calcolare la portata e la velocità. Tali percorsi ad anello sono contrassegnati nel Browser del sistema.
5.Ottimizzare le dimensioni della Conduttura: in base ai dati mostrati nel Browser del Sistema MEP, utilizzare lo Strumento Conduttura per regolare le dimensioni come necessario.
È possibile visualizzare questi dati per tutte le parti del sistema utilizzando etichette e liste.
Problemi di visualizzazione dei dati MEP?
A volte i dati visualizzati (ad esempio nelle etichette e nei programmi) non vengono aggiornati. In questo caso:
1.Assicurarsi di avere aggiunto il sistema al Browser del sistema per attivare il calcolo (vedere Aggiungere il sistema MEP al Browser del sistema MEP)
2.Se non è stato selezionato nulla nel piano, utilizzare il comando del menu contestuale: Aggiorna proprietà MEP
Nota: il comando Aggiorna Proprietà MEP è disponibile a partire da Archicad 29.1.0. Nelle versioni precedenti, procedere come segue:
–Aprire il Browser del sistema e selezionare il sistema che si desidera aggiornare
–Utilizzare Visualizza > Aggiornamento > Ricostruisci e rigenera
